Гарантия: 36 месяцев

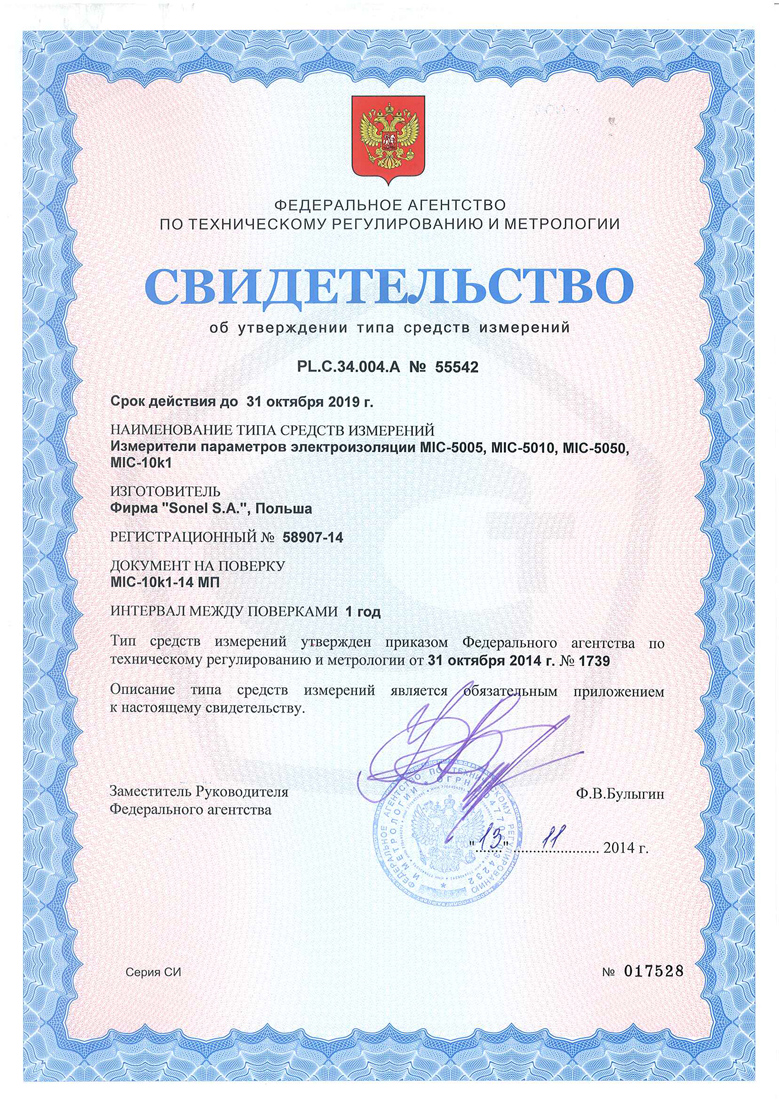

Номер в Госреестре: ожидается к ноябрю 2014

Класс защиты: IP54 (IP 67 с закрытой верхней крышкой)

Температурный диапазон: -20 °C … +50 °C

Габариты ШxВxГ: 390×310×170 мм

Масса: 7 кг

Описание прибора:

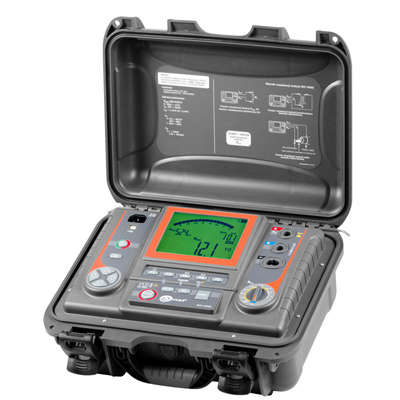

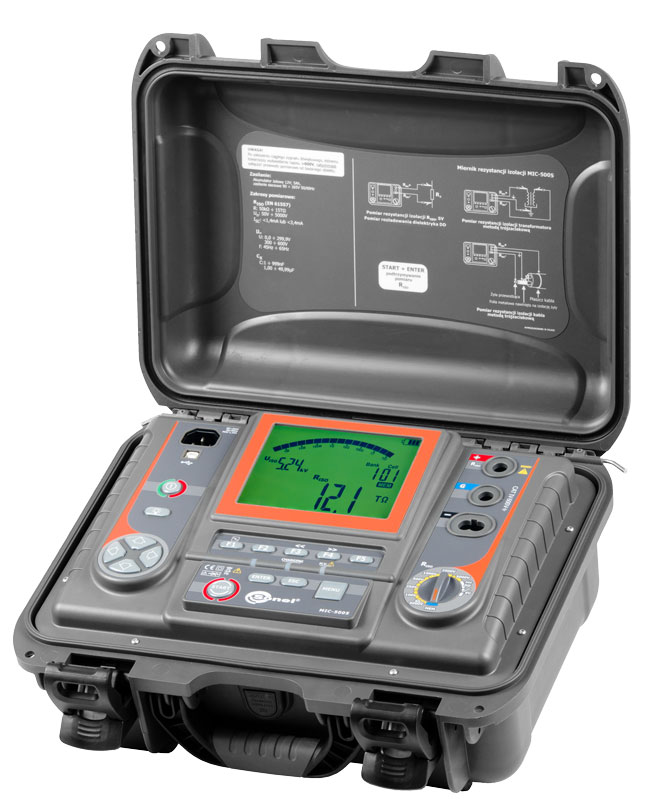

Измеритель Sonel MIC-5005 предназначен для измерения сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок измерительным напряжением до 5 кВ. В том числе позволяет использовать нарастающее измерительное напряжение (SV), и измерять коэффициент разряда диэлектриков (DD).

Мегаомметр MIC-5005 обладает следующими отличительными особенностями:

• Измерение сопротивления электроизоляции R_ISO до 15 ТОм;

• Выбор измерительного напряжения в диапазоне от 50 В до 5 кВ (50 В .. 1000 В – шаг 10 В; 1 .. 5 кВ – шаг 25 В);
• Непрерывное измерение сопротивления электроизоляции и отображение тока утечки;
• Автоматическая разрядка емкости исследуемого объекта после завершения измерения сопротивления электроизоляции;
• Акустическое обозначение пятисекундных интервалов времени, упрощающее снятие временных характеристик при измерении сопротивления изоляции;
• Установка времени измерения - до 99'59 ';
• Установка маркеров времени T1, T2 и T3 в диапазоне от 1 с до 600 с для расчета коэффициентов абсорбции и поляризации;
• Автоматический расчет коэффициентов абсорбции и поляризации (степени увлажнения и старения изоляции) AB1, AB2, DAR, PI;
• Индикация измерительного напряжения;
• Измерительный ток – 1,2 мА , 3 мА;
• Двух- и трех-проводной метод измерения сопротивления электроизоляции с использованием проводников длиной до 20 м;
• Защита от объекта измерения находящегося под напряжением;
• Измерение емкости в процессе измерения сопротивления электроизоляции;
• Измерение сопротивления электроизоляции нарастающим ступенчатым напряжением (SV);
• Измерение коэффициента разряда диэлектриков (DD);
• Цифровые фильтры для проведения измерений в условиях повышенных помех окружающей среды;
• Измерение постоянного и переменного напряжения до 600 В;
• Встроенная память результатов измерений с возможностью проводной (USB) и беспроводной (радиомодуль OR-1) передачи данных.
• Подсветка дисплея;
• Питание от встроенного аккумулятора;
• Встроенное зарядное устройство;

Технические характеристики мегаомметра MIC-5005:

Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»

Измерение сопротивления электроизоляции R_ISO
Диапазон измерения согласно IEC 61557-2 для UN = 5 кВ: от 5,00 МОм до 15,0 ТОм

Пределы измерения сопротивления электроизоляции в зависимости от установленного измерительного напряжения

Измерение сопротивления электроизоляции нарастающим напряжением (SV)

Диапазон частот: от 45 Гц до 65 Гц

Результат измерения емкости отображается после проведения измерения сопротивления электроизоляции R_ISO
Для измерительного напряжения ниже 100 В результат не гарантирован

Комплект поставки измерителя параметров электроизоляции:

• Мегаомметр MIC-5005
• Зажим «Крокодил» изолированный голубой К07 5,5 кВ
• Зажим «Крокодил» изолированный красный К07 5,5 кВ
• Зажим «Крокодил» изолированный черный К07 5,5 кВ
• Зонд острый с разъемом «банан» красный 5кВ
• Зонд острый с разъемом «банан» черный 5кВ
• Кабель последовательного интерфейса USB
• Провод измерительный с разъемами «банан» экранированный 10 кВ красный 3 м
• Провод измерительный с разъемами «банан» экранированный 10 кВ черный 3 м
• Провод измерительный с разъемами «банан» экранированный 10 кВ черный 5 м
• Футляр L4
