    Ультразвуковой дефектоскоп ISONIC utPod

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Sonotron NDT


Страна производитель: Израиль Израиль

Гарантия: 1 год
Руководство по эксплуатации: Скачать (PDF, 0.00B)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Описание:

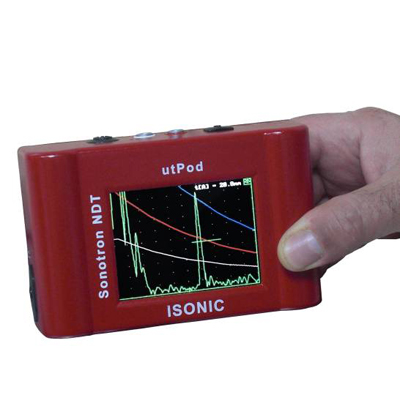

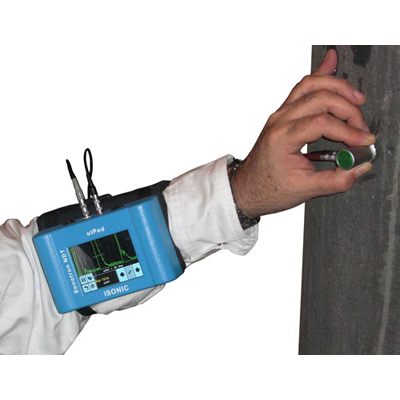

Впервые оператор может держать прибор и сканировать одной рукой - это обеспечивает повышенные надежность контроля и безопасность при работе в труднодоступных местах.


НАИМЕНЬШИЕ ЧЕМ КОГДА-ЛИБО РАЗМЕРЫ И ВЕС НЕ ОГРАНИЧИВАЮТ ФУНКЦИОНАЛЬНОСТЬ

Топ-уровень ISONIC utPod обеспечивают:



  • биполярный прямоугольный зондирующий импульс с регулируемыми длительностью и амплитудой (до 300 В) и крутыми фронтами (< 5 нс), значительно улучшающий проникновение ультразвука в различные материалы - крупно- и мелкозернистые, с большим и малым затуханием и т. д.;
  • аналоговое усиление до 100 дБ;
  • частотный диапазон 0,2 ... 25 МГц;
  • частота оцифровки сигналов 100 МГц;
  • 32-шаговый цифровой фильтр с управляемыми верхней и нижней границами диапазона;
  • цифровой А-скан аналогового качества без каких либо ограничений при индикации как детектированных, так и недетектированных сигналов (радиоимпульсов);
  • регулируемая частота посылок (до 2 кГц);
  • многоуровневые (до четырех) кривые «Амплитуда - Расстояние» (DAC, DGS);
  • ВРЧ со скоростью до 120 дБ/мкс;
  • 2 независимых стробирующих импульса;
  • автоматическое измерение сигналов с учетом тригонометрических функций, толщины и кривизны объекта, оценка дефектов в соответствии со стандартами AWS / API.



СЕНСОРНОЕ УПРАВЛЕНИЕ

ISONIC utPod легко управляется посредством яркого сенсорного экрана высокой четкости через интуитивный пользовательский интерфейс


УНИВЕРСАЛЬНЫЙ И ПРОСТОЙ ТОЛЩИНОМЕР



  • раздельно-совмещенные и совмещенные преобразователи;
  • автоматическое управление усилением и зондирующим импульсом;
  • частота оцифровки сигналов 100 МГц;
  • прецизионные измерения посредством многократных отражений в объекте;
  • цифровая индикация А-скан;
  • функции «Мин/Макс» и «Деградация Материала»;
  • автокалибровка и другие способы настройки;
  • скоростемер.



ПОЛНОЭКРАННЫЙ А-СКАН

Двойное касание экрана прибора переключает на полноэкранный А-скан или возвращает в меню управления, сопровождаемое А-сканом


АДАПТЕР «ГУСИНАЯ ШЕЙКА»

Магнитный стенд с гибким держателем позволяет закрепить прибор на объекте контроля в любом положении (потолочное, вертикальная стенка, труба) и развернуть экран для наиболее удобного наблюдения, освобождая руки оператора для сканирования, опоры на поручни, сохранения равновесия и т. п.


ПРИМЕНЕНИЕ

Благодаря широкой полосе пропускания и совершенному генератору зондирующих импульсов ISONIC utPod применим для множества задач, например, контроля сварки, поковок, литья, а также изделий из композитов, полиэтилена высокой плотности, пластиков, и других.


РЕГИСТРАТОР

При поточечном контроле встроенный регистратор прибора ISONIC utPod позволяет заносить результаты измерений и соответствующий А-скан для каждой точки в базу данных, организованную по выбору оператора как одномерный (линейный), двухмерный (X, Y), трехмерный (X, Y, Z) или четырехмерный (X, Y, Z, retake) массив


ПОДКЛЮЧЕНИЕ К КОМПЬЮТЕРУ

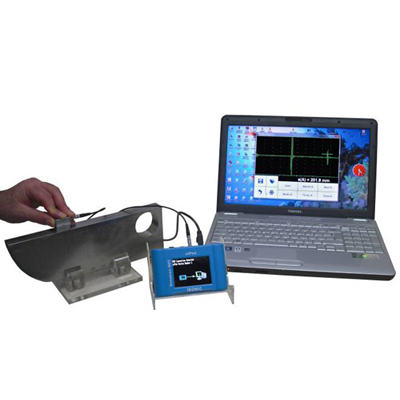

При подключении к USB порту ISONIC utPod распознается автоматически и может управляться с использованием стандартных мыши и клавиатуры через интуитивный интерфейс с воспроизведением «живого» A-скана на экране компьютера, что обеспечивается программным пакетом ISONIC utPod for PC, поставляемым бесплатно с каждым прибором. Важными функциями являются двунаправленная передача, обработка и хранение в компьютере настроек и результатов контроля, включая базу данных регистратора, автоматическая генерация редактируемых документов контроля в формате MS Word®, распечатка и другие.


Отличительные особенности:



  • активный жидкокристаллический QVGA экран высокой четкости и цветового разрешения с диагональю 3,2 дюйма со встроенным графическим контроллером PICASO-GFX2;
  • встроенный динамик и виртуальные лампы АСД;
  • встроенный Li-Ion аккумулятор высокой емкости.



Технические характеристики:

Режимы работы Универсальный дефектоскоп
Универсальный А-скан толщиномер
Простой толщиномер
Зондирующий импульс Биполярный прямоугольный
Длительности фронтов ≤ 5 нс (10 - 90 %)
Амплитуда Плавно регулируемая (12 уровней) 60 В ... 300 В на нагрузке 50 Ом
Длительность 50...600 нс для каждой полуволны, дискретность установки 10 нс
Режимы Совмещенный / Раздельный
Частота посылок 15...2000 Гц, дискретность установки 1 Гц
Усиление 0...100 дБ, дискретность установки 0,5 дБ
Уровень шума Приведеный ко входу усилителя двойной размах 81 мкВ при усилении 80 дБ и полосе пропускания шириной 25 МГц
Частотный диапазон 0,2...25 МГц
Цифровой фильтр 32-шаговый с управляемыми верхней и нижней границами диапазона
Скорость ультразвука 300...20000 м/с, дискретность установки 1 м/с
Длительность развертки 0,5...7000 мкс, дискретность установки 0,01 мкс
Задержка развертки 0...3200 мкс, дискретность установки 0,01 мкс
Угол ввода 0...90°, дискретность установки 1°
Задержка преобразователя 0...70 мкс, дискретность установки 0,01 мкс
Отображение сигналов Недетектированный (радиоимпульс) / Детектированный (двух- или однополупериодное выпрямление для отрицательных/положительных полуволн)
Отсечка Компенсированная в диапазоне 0...99 % выстоты экрана, дискретность установки 1 %
Кривая «Амплитуда-Расстояние» (DAC) Многоуровневая - до четырех кривых, соотвествующих индивидуально задаваемым уровням чувствительности. Теоретическая кривая - создается путем ввода фактора дБ/мм (дБ/дюйм), как это принято при оценке дефектов в соответствии со стандартом AWS, а также при контроле материалов с большим затуханием. Экспериментальная кривая - строится поточечно путем измерения и запоминания амплитуд эхо-сигналов от одинаковых отражателей, расположеных на различной глубине (до 40 точек). Обеспечивается при индикации как детектированных сигналов, так и радиоимпульсов
ВРЧ (TCG) Динамический диапазон 46 dB, скорость нарастания до 120 дБ/мкс. Обеспечивается при индикации как детектированных сигналов, так и радиоимпульсов
Кривая «расстояние -усиление - диаметр»(DGS) Стандартная база данных на 18 преобразователей (неограниченно расширяемая)
Стробирование 2 независимых стробирующих импульса
Задержка и длительность Управляются вдоль всего диапазона длительности / задержки А-скана, дискретность установки 0,1 мм // 0,001 дюйм
Порог срабатывания 5.95 % of от высоты А-скана, дискретность установки 1 %
Измерение сигналов и оценка дефектов 19 автоматических функций; коррекция с учетом толщины / кривизны объекта; автокалибровка; оценка дефектов в сооответствии со стандартами AWS / API
«Заморозка» сигнала Полная / Накопление
Запоминание А-сканов и настроек Не менее 100000
Матричный регистратор Сохранение результатов измерения и соответствующих А-сканов при поточечном контроле в виде базы данных, организованной, как одномерный (линейный), двухмерный (X, Y), трехмерный (X, Y, Z) или четырехмерный (X, Y, Z, retake) массив
Встроенная флэш-память 2 Гигабайта
Терминал USB - передача файлов в/из ПК, генерирование редактируемого документа контроля в формате MS Word®
Дисплей Активный жидкокристаллический QVGA экран высокой четкости и цветового разрешения с диагональю 3,2 дюйма со встроенным графическим контроллером PICASO-GFX2
Управление Сенсорный экран
Электропитание Встроенный аккумулятор Li-Ion, 6...10 часов непрерывной работы в зависимости от используемого режима эксплуатации и параметров настройки Сеть переменного тока 100-240 В, 40-70 Гц - через внешний адаптер-зарядное устройство
Исполнение Ударопрочный пластиковый корпус, степень герметичности IP 67
Размеры 130 х 84 х 42 мм
Масса Не более 400 г со встроенным аккумулятором
Гарантия на прибор 12 месяцев
Внутреннее ПО прибора Бесплатное обновление по ссылке www.sonotronndt.com/support.htm в течение всего срока эксплуатации
Программа ISONIC utPod for PC Бесплатное обновление в течение всего срока эксплуатации
Цвет прибора по выбору покупателя Синий / Красный / Черный



Комплект поставки для учебного класса:



  • шесть приборов с кабелями и преобразователями;
  • прямое управление с преподавательского компьютера через USB с проецированием «живого» А-скана на большой экран;
  • подробный курс обучения (I и II уровень);
  • привлекательная ценовая политика для учебных заведений.
