Цифровой ультразвуковой дефектоскоп ECHOGRAPH 1090

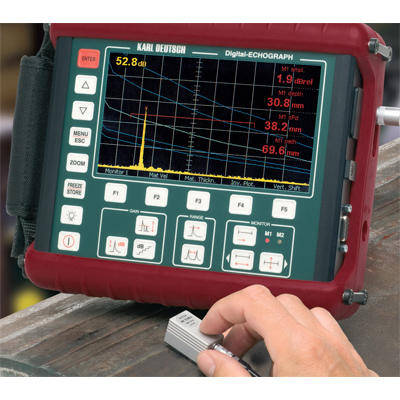

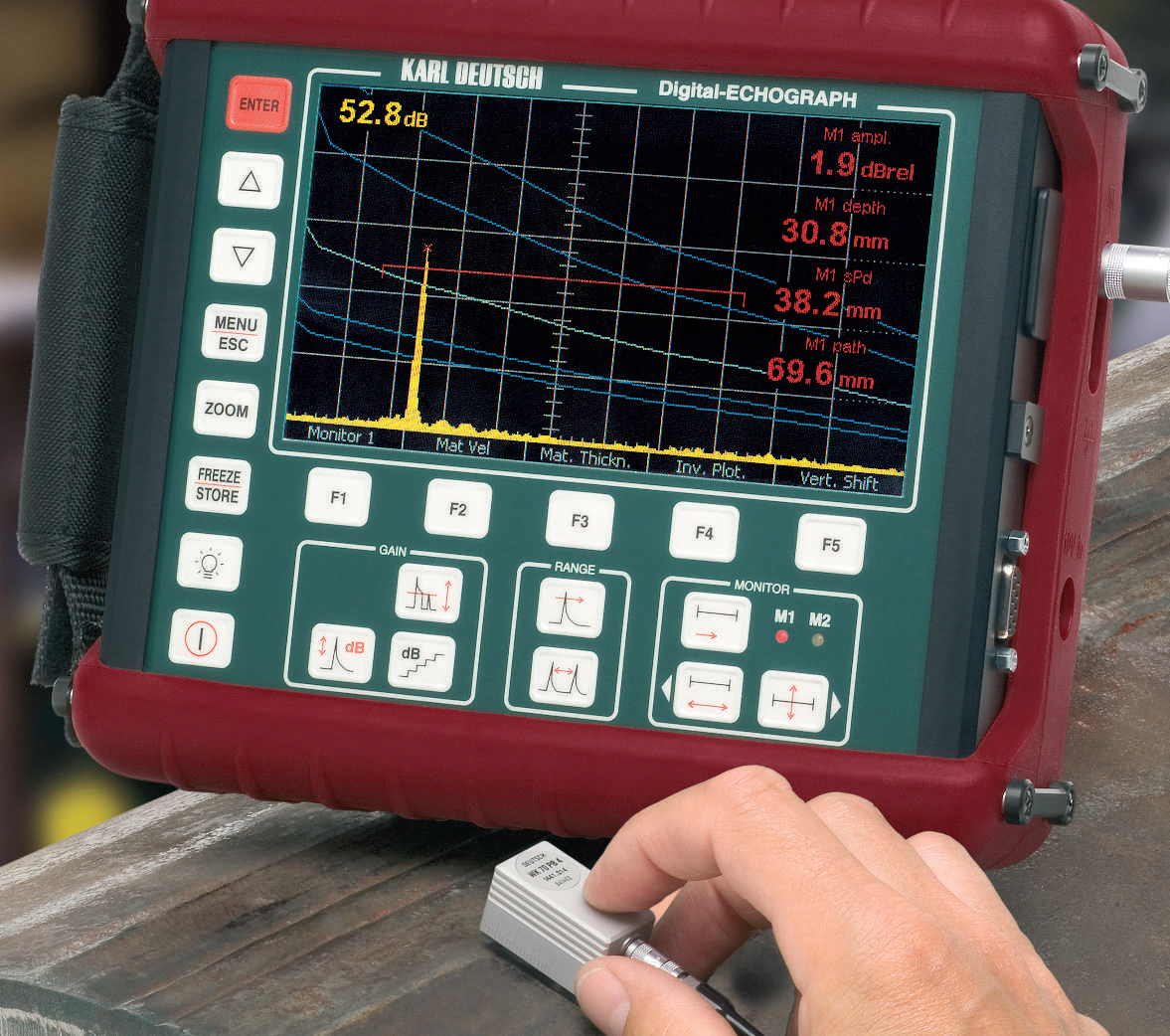

  • прибор в работе

    /images/all/3/7091/big/img_5.jpg

    jijijij

    Цифровой ультразвуковой дефектоскоп ECHOGRAPH 1090

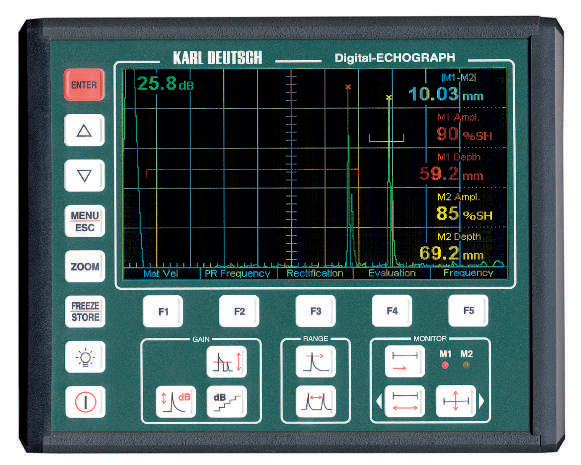

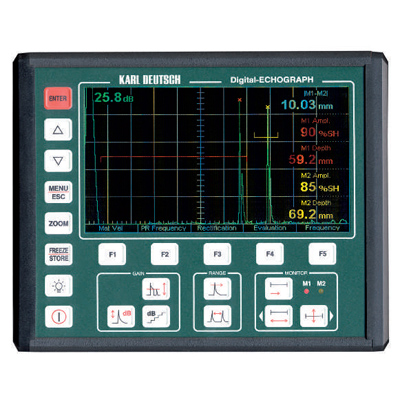

  • вид спереди

    /images/all/3/7091/big/img_14.jpg

    вид спереди

    вид спереди

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
KARL DEUTSCH


Страна производитель: Германия Германия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Дефектоскоп ECHOGRAPH 1090 – это идеальный прибор для поиска дефектов вручную. Он отличается прочностью и надежностью и потому его можно использовать как вне помещений, так и в производственных условиях.

Дефектоскоп ECHOGRAPH 1090 весит всего 1,6 кг и удобен в обращении. Прибор оснащен большим четким цветным дисплеем (диагональ 16,5 см.), информация на нем легко читается даже при ярком освещении. Работа с управляющим меню интуитивно понятна, что облегчает настройку. Возможно использование прямого доступа к самым важным настройкам.

Прибор может отображать до 5 значений крупным шрифтом. В работе задействовано два монитора для измерения амплитуды и времени пролёта, а так же две контрольные лампы на передней панели для отслеживания предельных значений. Результаты измерения можно выводить и в обычном текстовом формате. Возможен вывод сигнала на внешний VGA монитор.

Возможно хранение контрольных значений эха, а так же запись динамики эха. Реализована функция «заморозки» и хранения разверток типа А. Прибор поставляется с удобным текстовым редактором, позволяющим сохранять нужные данные в отдельных файлах. Содержит данные по 99 различным датчикам, что упрощает работу с ними.

Устройство позволяет настраивать частоту повторения импульса (PRF) с 8 до 1500 Гц: низкие значения используются для избегания ложных отраженных сигналов, а высокие – для скоростных измерений в случае с автоматическими тестами.

Поставляется в защитном противоскользящем кожухе. Тип защиты корпуса прибора – IP 54.

ECHOGRAPH 1090 выпускается в трёх версиях:

1090 Basic– идеальный базовый прибор для тестирования вручную

1090 DAC– прибор с дополнительной функцией оценки эхо-сигнала по методу базовой линии (DAC, дистанционно-амплитудная коррекция)

1090 DGS/DAC– прибор с реализованной дополнительной функцией оценки эхо-сигнала по методу DGS (DGS, амплитуда-расстояние-диаметр)



Технические характеристики:



Дисплей

Тип экрана: цветной ЖК дисплей, пропускающего типа, активно-пассивный, читаемый при дневном свете, с подсветкой

Размер: 143.4 x 79.3 мм

Разрешение: 400 x 240 точек, 256 цветов

Размер развертки типа А: 142 x 73.5 мм

Сетка: генерируется электронным способом, может быть включена или выключена

Отображение сетки: крупная сетка: 10 ячеек по горизонтали и 5 по вертикали, мелкая сетка: 50 ячеек по горизонтали и 25 по вертикали



Диапазоны измерения

Тестирование: сталь 2.5 – 4850 мм, по выбору сталь 2.5 – 9600 мм

Скорость звука: 100 – 15000 м/сек с шагом 1 м/с

Сдвиг импульса: 0 – 3000 мм с шагом 0.1 мм

Запаздывание: ± 0.5 % ширины экрана

Частота повторения импульса: 8 - 1500 Гц (в зависимости от длины, настраивается от  -85 % до +50 % с шагом 1 %)

Триггер: внутренний, внешний, первый эхо-сигнал



Передатчик

Количество: 2 (разрешение и питание)

Форма импульсов: монополярный (негативный) стрелочный импульс

Затухание: 10, 50, 220, без сопротивления [Ω]



Усилитель и подавитель

Диапазон частот: НЧ диапазон: 0.5 – 5.5 МГцM, радиочастота: 1.5 – 17 MГц, широкополосный канал: 0.5 – 20 MГц

Коэффициент усиления: 100 дБ с шагом 0.1/1/2/6/12/20 дБ



Оценка эхо-сигнала, определение размера дефекта

Отображение высоты эхо-сигнала (для двух мониторов): % высоты экрана (% SH), dBrel (в версиях DAC и DGS/DAC), dBabs (в версиях DAC и DGS/DAC), dBaws (в версиях DAC и DGS/DAC), мм отверстия с плоским дном, FBH (версия DGS/DAC)

Отображение расстояния (для двух мониторов): траектория звука, глубина и расстояние проекции и расстояние укороченной проекции, разрешение 0.1 мм, разрешение в режиме измерения толщины стенки: 0.01 мм



Базовая линия (версии DACи DGS/DAC)

Число точек DAC: максимум 11, доступна AWS оценка каждой точки

Базовая линия: поправка максимум ± 80 дБ

Кривые оценки: дополнительно 4 (поправка до ± 15 дБ к основной кривой DAC)



Метод амплитуда-расстояние-диаметр, DGS (версия DGS/DAC)

Кривая DGS: 0 - 30 мм отверстия с плоским дном (FBH) и задней стенки

Контрольный отражатель: задняя стенка, отверстие с плоским дном или боковое цилиндрическое отверстие

Кривые оценки: дополнительно 4 (поправка до ± 15 дБ к основной кривой DAC)



Мониторы

Количество: 2

Время отклика: с частотой повторения импульса (максимум 1500 Гц)

Режимы работы: нормальный, инверсный, выкл.

Диапазон настройки: начало монитора: 0 - 4000 мм с шагом 0.1 мм, ширина монитора: 0 - 3000 мм с шагом 0.1 мм

Шумоподавление: 0 - 250 импульсов

Отображение данных (для двух мониторов): цифровое: уровень ТТЛ ИС (5В), с низким уровнем активности, ZA = 100 Ом точность ответа: ± 0.5% высоты экрана, отставание: < >

Индикация: 2 люминесцентных диода на передней панели

Звуковая индикация: сигнал тревоги



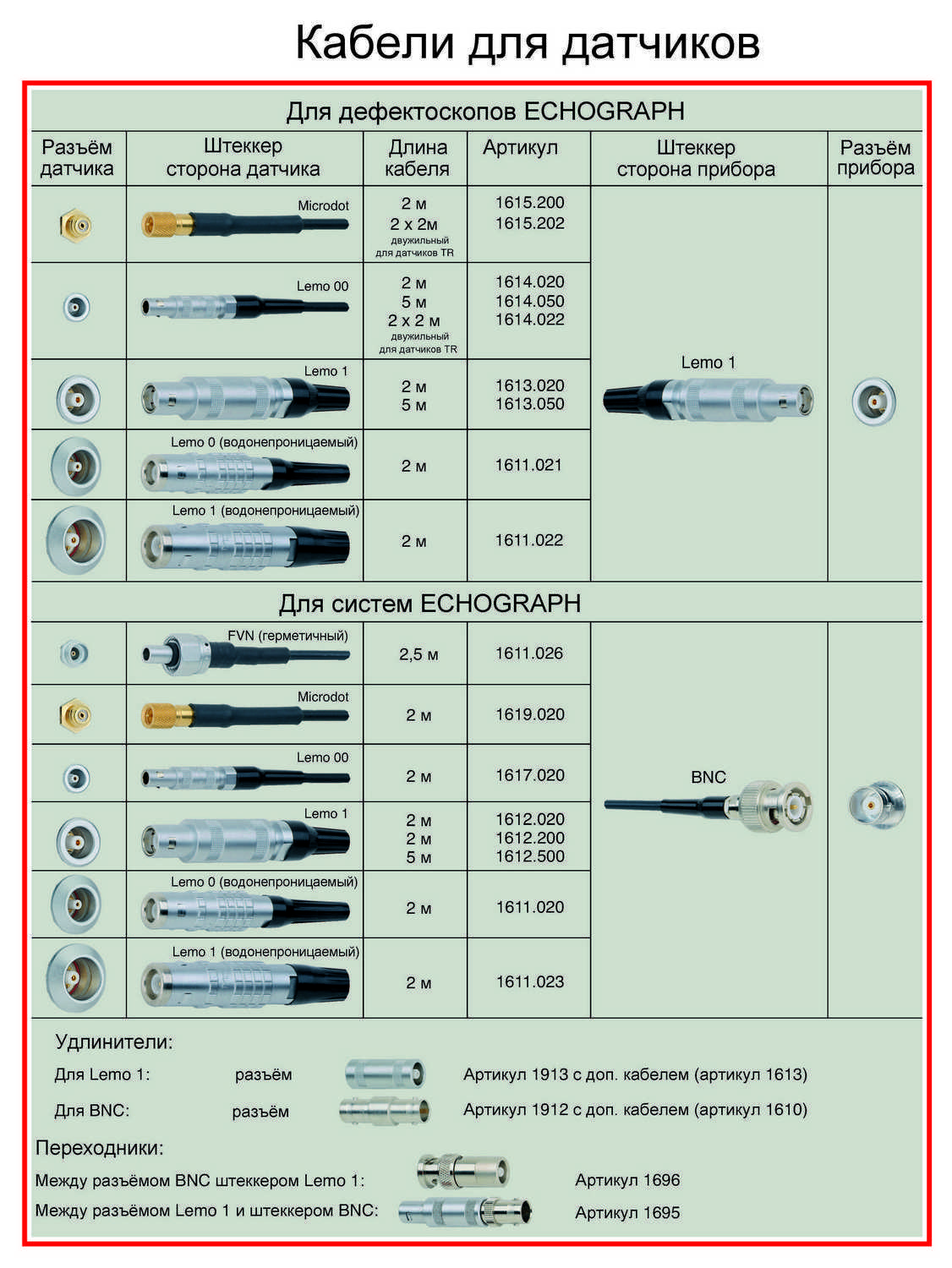

Входы и выходы

USB: для соединения с ПК и принтером

VGA: для внешнего монитора

Вход/выход триггера: уровень ТТЛ ИС (5В), с низким уровнем активности, триггер-порог, около 2В, вкл. и выкл. триггера



Дополнительные характеристики

Единицы измерения: мм, дюймы

Дата и время: встроенные часы реального времени

Языки: английский, немецкий, другие языки можно загрузить с ПК (текст можно свободно редактировать)

Рабочая/температура хранения: -10 - +50 °C / -20 - +60 °C



Питание

Работа от сети: 85 - 264 В, переменный ток, 47 - 63 Гц, вывод: 12 В, постоянный ток, рабочая температура: 0 - +50°C, температура хранения: -40 - +85°C, допустимая влажность: 5 - 95 %

Работа от батареи: от встроенного аккумулятора, около 8 часов с подсветкой, около 15 часов без подсветки

Режим экономии батареи: вкл./выкл.

Автоматическое выключение: в случае низкого напряжения в сети или при работе от батареи



Габариты, вес и т.д.

Габариты xШxГ):  166x201x50 мм без защитного кожуха, 190x217x64 мм с защитным кожухом

Передняя панель xШ): 147x178 мм

Вес: 2.0 кг (с батареей и защитным кожухом), 1.6 кг (с батареей и без кожуха)
