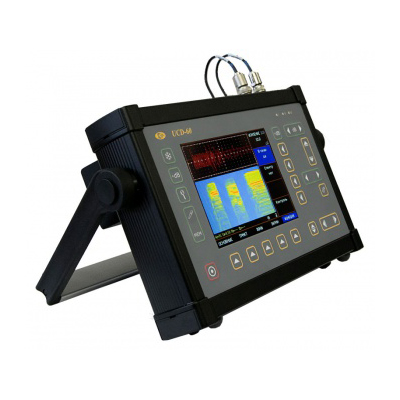

Ультразвуковой дефектоскоп УСД-60Н-8К

  • дефектоскоп УСД-60Н-8К

    /images/all/3/7130/big/img_5.jpg

    jijijij

    Ультразвуковой дефектоскоп УСД-60Н-8К

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Кропус


Страна производитель: Россия Россия
Артикул: 61260
В наличии!
Бесплатная доставка
Гарантия: 3 года
Внесен в Госреестр СИ. Поверка входит в цену
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

8-ми канальный низкочастотный УЗ дефектоскоп для контроля качества пластика, шамотного стеклобруса, камня, кирпича и пр.



Восьмиканальный ультразвуковой дефектоскоп УСД-60Н-8К предназначен для контроля конструкций из бетона, железобетона и камня при одностороннем доступе к ним с целью определения целостности материала в конструкции, поиска инородных включений, полостей, непроливов, расслоений и трещин, а также измерения толщины объекта контроля. Возможен контроль объектов с толщиной до 2,5 метров.



Дефектоскоп УСД-60Н-8К обладает следующими преимуществами:

  • Визуализация внутренней структуры объекта контроля при одностороннем доступе
  • Высокая производительность - реконструкция одной томограммы занимает 3 секунды
  • Простота в использовании
  • Высокая точность измерений и чувствительность прибора к различным отражателям
  • Не требуется подготовка поверхности к контролю
  • Износостойкие наконечники преобразователей



Особенности дефектоскопа УСД-60Н-8К:

  • Автономная работа с данными без внешнего компьютера
  • Сухой акустический контакт
  • Адаптация антенного устройства к неровностям поверхности конструкции
  • Автоматическое измерение скорости распространения ультразвуковой волны в объекте контроля
  • Трехмерное представление внутреннего строения объекта контроля и B-, C-, D-томограмм любого сечения объекта
  • Возможность использования томографа при ручном контроле, а также в составе автоматизированных установок





Технические характеристики низкочастотного дефектоскопа:

Количество каналов контроля: 8

Развертка

мин.: 0 - 16мкс
макс.: 0 - 6000 мкс
с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс

Скорость
от 100 до 10 000 м/с

Задержка

от 0 до 5900мкс
с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс

Задержка в призме

0 - 1000 мкс
с шагом 0,01 / 0,1/ 1 и 10мкс

Зондирующий импульс

радиоимпульс, амплитудой 50 В,
с регулируемой частотой заполнения 20-2500 кГц
и длительностью  до 32-х периодов

Частота повторений ЗИ

15 или 30 Гц

Усилитель

широкополосный 0.02-2,5 МГц (-6 дБ)

с регулируемыми полосовыми фильтрами

Диапазон регулировки усиления

90 дБ, с шагом 0.5, 1, 2 или 6 дБ

Временная Регулировка Чувствительности (ВРЧ)

диапазон до 60 дБ, 12 дб/мкс
с построением кривой по 32 опорным точкам
введенным вручную или от контрольных отражателей

Детектирование

положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан, спектр сигнала

Отсечка

компенсированная, 0 - 90% высоты экрана

Зоны контроля

две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов.

Автоматическая Сигнализация Дефектов (АСД)

световая для каждой зоны отдельно и звуковая,
индивидуальная логика определения дефекта в зоне

Измерение временных интервалов

от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту или по максимуму
сигнала

Автоматическая регулировка усиления (АРУ)
есть

Встроенное программное обеспечение для контроля цилиндрических изделий
есть

Подключение датчика оборотов
есть

Измерение амплитуды

в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,

Дисплей

Цветной, TFT 640 х 480 точек
130 х 100 мм

А-сигнал

480 x 300 точек в стандартном режиме

Память500 настроек с А-сигналом
5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)

Интерфейс

RS232 / Ethernet

Разъемы преобразователей

2 СР-50, 16 Lemo00

Аккумулятор

Li-ion 8 А/ч

Время работы

6-8 часов от аккумуляторов

Внешнее питание дефектоскопа
блок питания 220 В AC

Диапазон рабочих температур дефектоскопа
от -25 C до +55 C

Размер (В x Ш x Д)

210 мм x 340 мм x 110 мм

Масса дефектоскопа
5 кг с аккумуляторами



Введите число *


Введите число *
Сертификаты

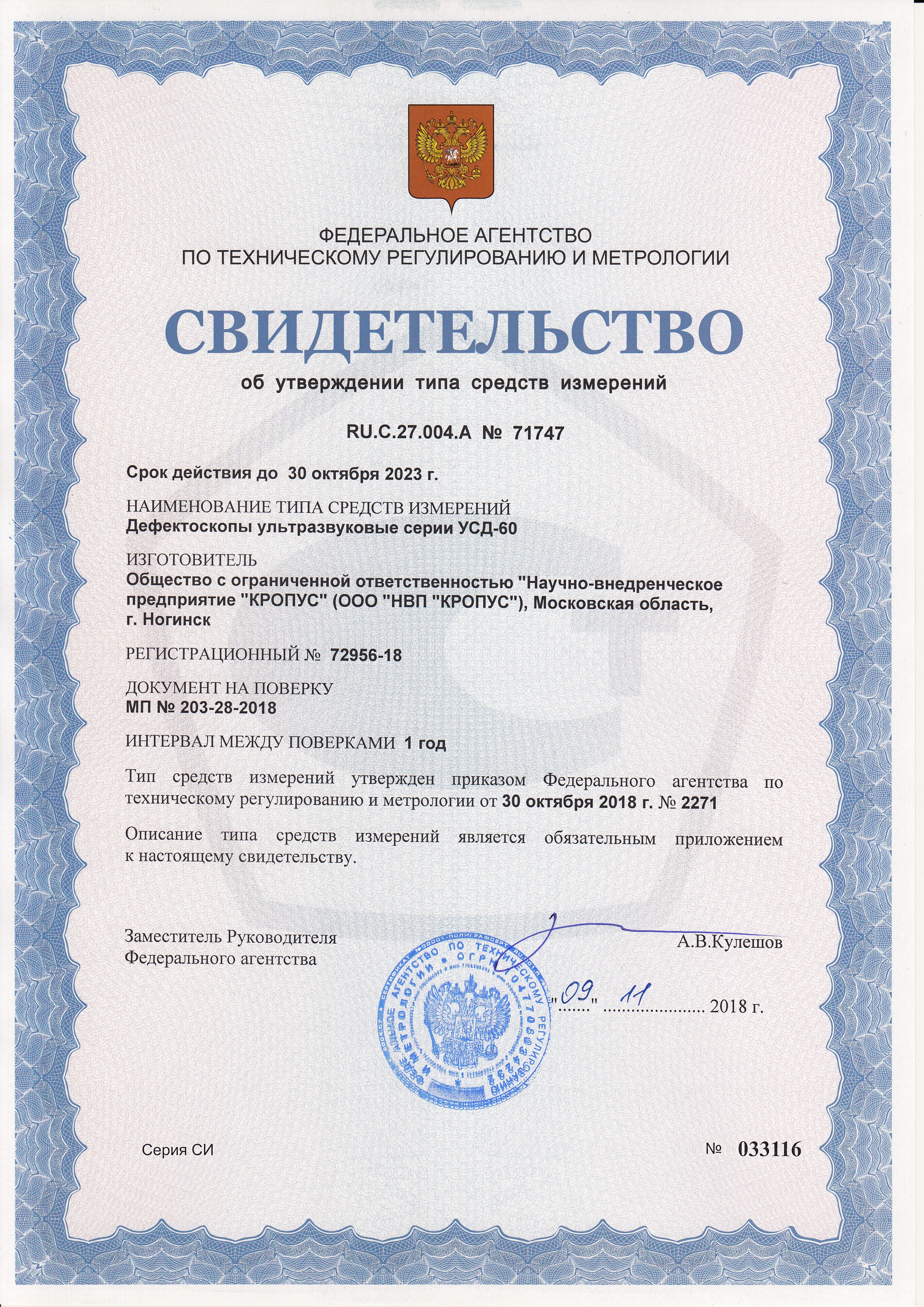

Сертификат утверждения типа на дефектоскоп УСД-60
