Многорежимный дефектоскоп BondMaster 600

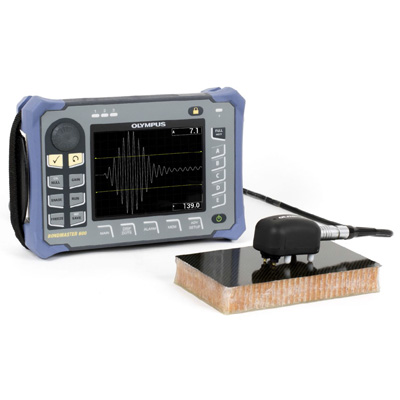

  • BondMaster 600

    /images/all/3/7270/big/img_5.jpg

    jijijij

    Многорежимный дефектоскоп BondMaster 600

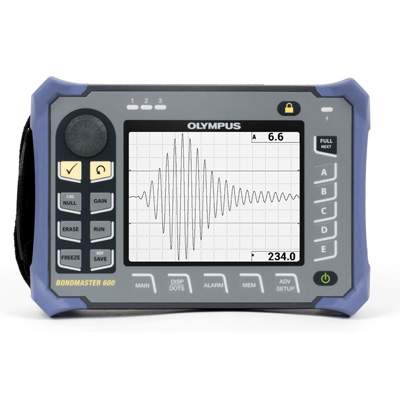

  • Экран дефектоскопа BondMaster 600

    /images/all/3/7270/big/img_14.jpg

    Экран дефектоскопа BondMaster 600

    Экран дефектоскопа BondMaster 600

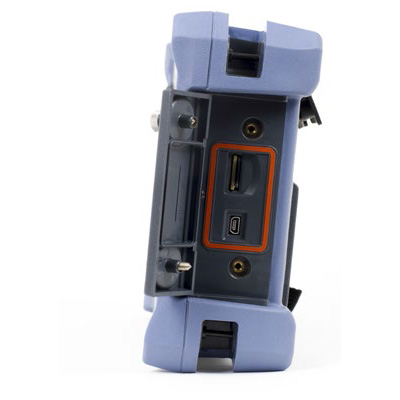

  • Разъемы дефектоскопа BondMaster 600

    /images/all/3/7270/big/img_16.jpg

    1

    Разъемы дефектоскопа BondMaster 600

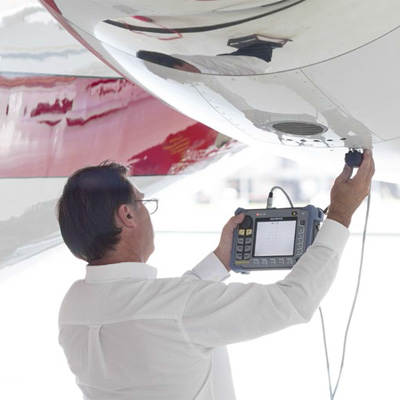

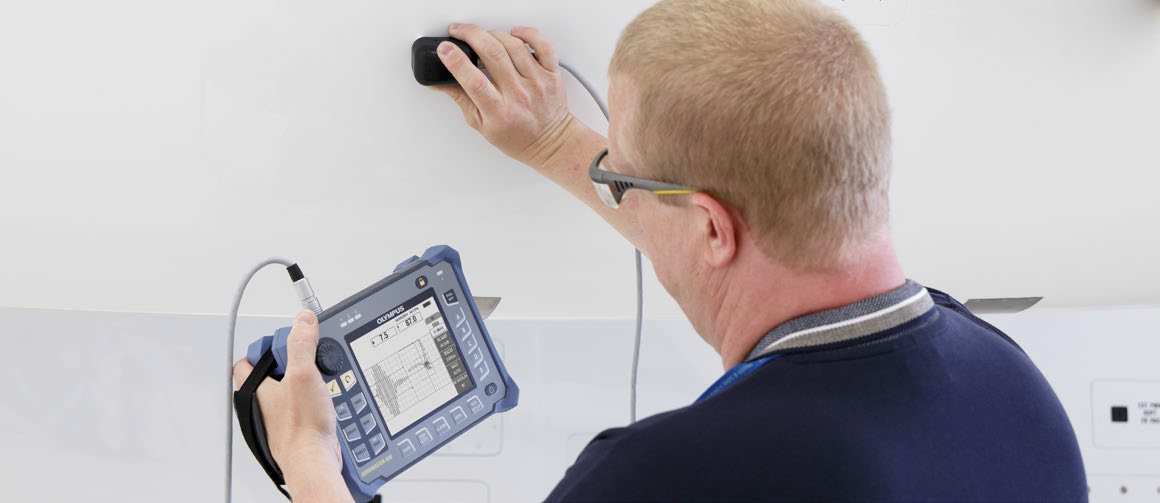

  • Пример использования дефектоскопа BondMaster 600

    /images/all/3/7270/big/img_18.jpg

    1

    Пример использования дефектоскопа BondMaster 600

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
OLYMPUS


Страна производитель: США США

Гарантия: 1 год
Руководство по эксплуатации: Скачать (PDF, 5.93MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Калинчев Олег
Менеджер по направлению OLYMPUS
Здравствуйте! Меня зовут Калинчев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 120

Моб.: +7 (926) 610-24-08

E-mail: ok@geo-ndt.ru

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Дефектоскоп BondMaster 600 сочетает в себе многофункциональное программное обеспечение и высокоэффективные электронные схемы, обеспечивающие высокое качество сигналов. Благодаря клавишам прямого доступа, упрощенному интерфейсу и предустановленным настройкам для основных приложений, BondMaster 600 обеспечивает исключительную простоту в использовании: будь то контроль композитных материалов и конструкций с сотовым наполнителем, контроль многослойных материалов или контроль клеевых соединений металлических изделий. Улучшенный пользовательский интерфейс и упрощенная эксплуатация BondMaster 600 делают процедуры архивирования и создания отчетов доступными для пользователя любого уровня подготовки.



Высокая разрешающая способность и яркость 5,7-дюймового VGA-дисплея BondMaster 600 еще больше подчеркивается в полноэкранном режиме дефектоскопа. Полноэкранный режим активируется простым нажатием клавиши и доступен вне зависимости от текущего режима отображения или метода контроля. Дефектоскоп BondMaster 600 позволяет работать в разных режимах, включая раздельно-совмещенный (РЧ, импульс, качающаяся частота), резонансный, а также усовершенствованный режим MIA (анализ механического импеданса — АМИ).



Эргономичный дизайн BondMaster 600 очень удобен при контроле труднодоступных участков. При контроле в ограниченном пространстве ремень на запястье обеспечивает максимальный комфорт, сохраняя доступ к самым важным функциям.



Многократно испытанный корпус прибора BondMaster 600 специально спроектирован для длительной эксплуатации в жестких полевых условиях. BondMaster 600 с герметичным корпусом, снабженным ударопоглощающими накладками и подставкой (одновременно служащей крючком для фиксации прибора в удобном для работы положении) отличается длительным временем работы от аккумулятора и является незаменимым инструментом для контроля сложных, труднодоступных участков.



Отличительные особенности:



  • Соответствует требованиям стандарта IP66.
  • Продолжительное время работы от аккумулятора (до 9 часов)
  • Совместим с существующими преобразователями BondMaster (PowerLink) и преобразователями других производителей
  • Яркий 5,7-дюймовый (14,5 см) VGA-дисплей
  • Вывод изображения на полный экран в любом режиме работы
  • Интуитивный интерфейс с возможностью выбора готовых настроек под основные приложения
  • Быстрый выбор режима отображения с помощью клавиши RUN
  • Новый режим отображения СКАН (профиль).
  • Новый режим отображения СПЕКТР с функцией отслеживания частоты
  • Настройка усиления с помощью клавиш прямого доступа.
  • Доступ ко всем настройкам прибора на одной странице
  • Отображение до двух значений в режиме реального времени
  • Емкость памяти: до 500 файлов (настроек и файлов данных).
  • Просмотр содержимого файлов в приборе без использования дополнительного программного обеспечения



Две модели для обеспечения большей гибкости и совместимости:

BondMaster 600 представлен двумя моделями для удобства пользователя и в зависимости от задач контроля. Базовая модель включает все функции режима Р-С, тогда как модель B600M предоставляет возможность контроля во всех доступных режимах. Переход от базовой к многорежимной модели может быть выполнен удаленно.Обе модели BondMaster 600 совместимы с существующими преобразователями, включая преобразователи PowerLink. В наличии имеются кабели-адаптеры (опция) для подключения преобразователей других производителей.



Применение

Рекомендуемый метод

Отслоение обшивки от сотового наполнителя

Р-С (РЧ или Импульс)

Отслоение обшивки от сотового наполнителя в конических конструкциях или непостоянной геометрии

Р-С (Качающаяся частота)

Небольшие отслоения обшивки от сотового наполнителя

MIA

Идентификация отремонтированных участков в композитных материалах с сотовым наполнителем

MIA

Обнаружение расслоений в композитных материалах

Резонансный метод

Контроль качества клеевых соединений металлических изделий

Резонансный метод



Функция

B600
(базовая модель)

B600M
(многорежимная модель)

Калибровка сигналов в режиме Фиксации

Отображение показаний в режиме реального времени

Выбор приложения

Поддержка преобразователей с технологией PowerLink

Раздельно-совмещенный режим (РЧ и Импульс)

Раздельно-совмещенный режим (Качающаяся частота)

Анализ механического импеданса (MIA)



Резонансный режим



√ (включает кабель)

Меню Калибровка (Резонансный режим и MIA)





Технические характеристики:

Общие

Габариты
(Ш × В × Г)

236 × 167 × 70 мм

Вес

1,7 кг с литий-ионным аккумулятором

Стандарты или директивы

Mil 810G, CE, WEEE, FCC (США), IC (Канада), RoHS (Китай), RCM (Австралия и Новая Зеландия), KCC (Южная Корея)

Питание

От сети переменного тока: 100–120 В, 200–240 В, 50–60Гц

Входы/выходы

Периферийный интерфейс USB 2.0, стандартный аналоговый выход VGA, 15-контактный разъем ввода/вывода (вилка) с аналоговым выходом, 3 выхода сигнализации.

Условия эксплуатации

Диапазон рабочих температур

от –10°С до 50°С

Температура хранения

от 0°C до 50°C (с батареями) и от −20°C до 70°C (без батарей)

Нормы IP

Спроектирован в соответствии с требованиями IP66



Батарея

Тип батареи

Перезаряжаемый литий-ионный аккумулятор или 8 щелочных батарей типа AA (в специальном держателе)

Продолжительность работы батареи

8–9 часов

Дисплей

Размер
(Ш × В; диагональ)

117,4 × 88,7 мм; 146,3 мм

Тип

Цветной трансфлективный ЖК-дисплей VGA (640 × 480 пикселей)

Режимы

Стандартный или полноэкранный, 8 цветовых схем. Клавиша RUN для переключения между режимами отображения.

Сетки и инструментальные средства

Выбор из 5 сеток; перекрестия (только в XY-плоскости)



Возможности подключения и память

Программное обеспечение ПК

Программное обеспечение BondMaster PC включено в базовый комплект BondMaster 600. BondMaster PC позволяет просматривать сохраненные файлы и печатать отчеты.

Хранение данных

500 файлов с возможностью предварительного просмотра.

Интерфейс

Языки интерфейса

Английский, испанский, французский, немецкий, итальянский, японский, китайский, русский, португальский, польский, голландский, чешский, венгерский, шведский и норвежский.

Приложения

Меню Выбор приложения для быстрой конфигурации во всех режимах.

Отображение показаний в режиме реального времени

До 2 значений, характеризующих сигнал (в зависимости от выбранного режима)



Поддерживаемые типы преобразователей

Типы преобразователей

Раздельно-совмещенные, MIA (только B600M) и резонансные преобразователи (только B600M). BondMaster 600 полностью совместим с преобразователями BondMaster (включая PowerLink), а также с преобразователями и комплектующими других производителей.

Контроль композитных материалов. Технические характеристики (все модели BondMaster)

Разъемы преобразователей

11-штырьковый Fischer

Усиление*

от 0 до 100 дБ с шагом 0,1 или 1 дБ.

Фазовый сдвиг*

от 0° до 359,9° с шагом 0,1° или 1°

Режим просмотра Скан*

Настраивается от 0,52 до 40 сек.

Фильтр низких частот*

от 6 до 300 Гц

Возбуждение преобразователя

НИЗКОЕ, СРЕДНЕЕ и ВЫСОКОЕ.

Послесвечение*

от 0,1 до 10 сек.

Очистка экрана*

от 0,1 до 60 сек.

Типы сигнализации*

Возможность выбора трех сигнализаций одновременно: ПРЯМ (прямоугольная), ПОЛЯР (полярная), СЕКТОР (секторная), СКАН (временная) и СПЕКТР (частотная).

Опорные точки*

До 25 задаваемых пользователем точек



Характеристики режима Р-С (Все модели B600)

Поддерживаемые режимы Р-С

Выбираемый пользователем режим: РЧ (тональные сигналы), Импульс (огибающая) или Качающаяся частота

Диапазон частот

от 1 до 50 кГц (РЧ, Импульс) или от 1 до 100 кГц (Качающаяся частота)

Усиление

от 0 до 70 дБ, с шагом 0,1 или 1 дБ.

Строб

от 10 до 7920 мкс, с шагом 10 мкс. Новый режим АВТО строба для автоматического обнаружения максимальной амплитуды РЧ-сигнала.

Отслеживание частоты*

До 2-х настраиваемых маркеров для управления 2-мя частотами в режиме качающейся частоты

Характеристики режима MIA (только B600M)

Мастер калибровки

Определяется оптимальная частота для конкретного приложения, на основе результатов тестирования «BAD PART» (дефектная зона) и «GOOD PART» (бездефектная зона)

Диапазон частот

от 2 до 50 кГц



Характеристики резонансного метода (только B600M)

Мастер калибровки

Определяется оптимальная частота на основе ответного сигнала преобразователя

Диапазон частот

от 1 до 500 кГц

* Для отдельных режимов существуют ограничения в пределах данного диапазона.



Комплект поставки:

Модели: базовая и многорежимная (M).

Кабель питания: предлагается более 11 моделей кабелей (для зарядного устройства постоянного тока).

Клавиатура и наклейка с инструкцией: английская, международная (пиктограммы), китайская или японская.

Руководство по началу работы (в печатном варианте): доступно на более чем 9 языках.



Комплектующие, поставляемые со всеми моделями BondMaster 600:



  • ремешок на ладонь, прикрепленный к прибору BondMaster 600;
  • руководство по началу работы;
  • сертификат калибровки;
  • прочный кейс для транспортировки;
  • зарядное устройство постоянного тока с кабелем питания;
  • литий-ионный аккумулятор емкостью 67 Вт/час;
  • держатель батарей AA;
  • кабель USB;
  • карта памяти MicroSD и адаптер;
  • кабель для Р-С и MIA преобразователей;
  • программное обеспечение BondMaster PC и руководство пользователя на диске.



Содержимое комплекта может варьироваться в зависимости от страны. За более подробной информацией обращайтесь к региональному представителю компании.

Дополнительные комплектующие, поставляемые с моделью BondMaster 600M: кабель для резонансного преобразователя.
