Дефектоскоп OmniScan MX ECA/ECT

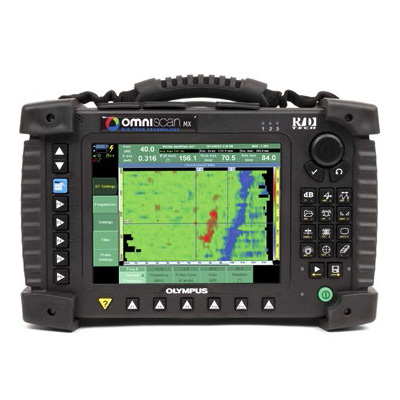

  • OmniScan MX ECA/ECT

    /images/all/3/7274/big/img_5.jpg

    jijijij

    Дефектоскоп OmniScan MX ECA/ECT

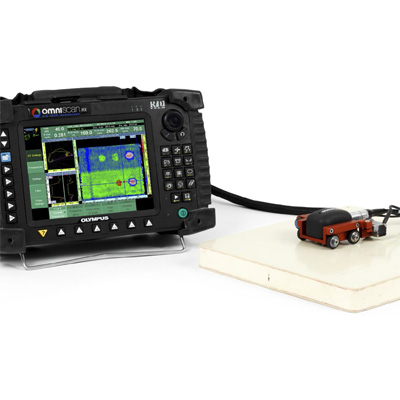

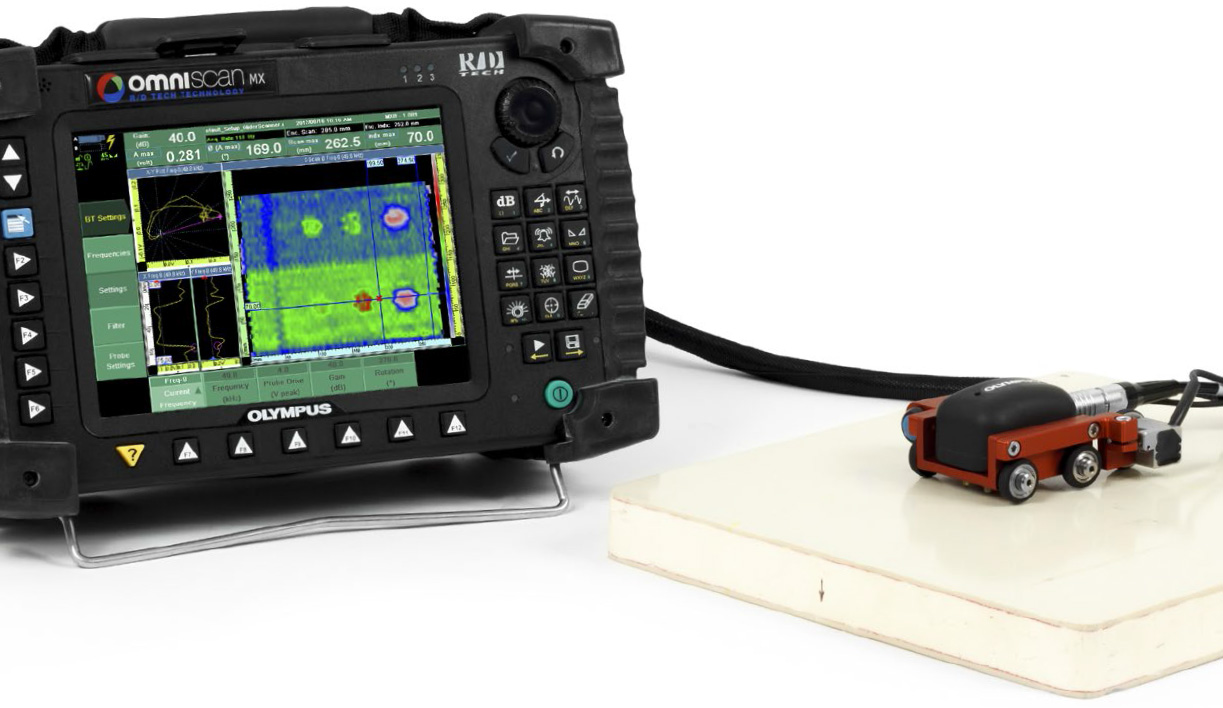

  • OmniScan MX ECA/ECT с датчиком

    /images/all/3/7274/big/img_14.jpg

    OmniScan MX ECA/ECT с датчиком

    OmniScan MX ECA/ECT с датчиком

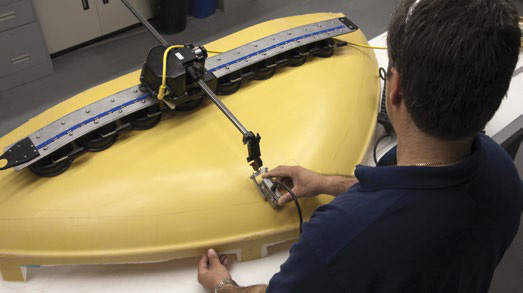

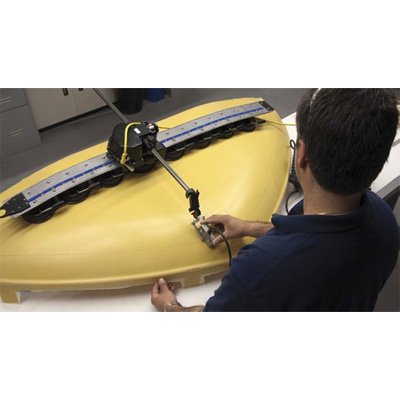

  • Пример использования OmniScan MX ECA/ECT

    /images/all/3/7274/big/img_16.jpg

    1

    Пример использования OmniScan MX ECA/ECT

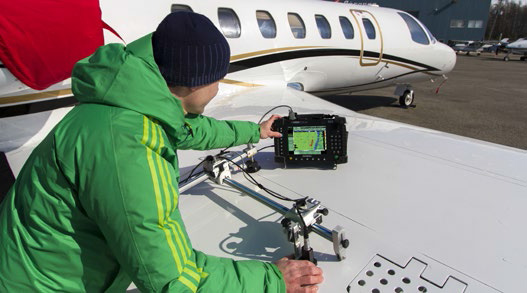

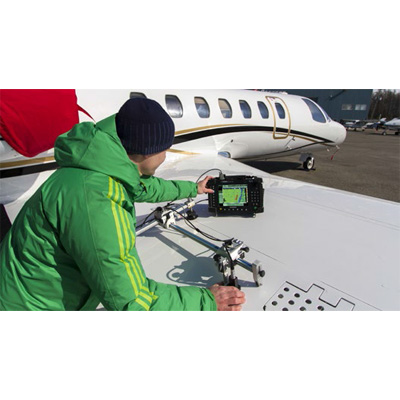

  • Пример использования OmniScan MX ECA/ECT

    /images/all/3/7274/big/img_18.jpg

    1

    Пример использования OmniScan MX ECA/ECT

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
OLYMPUS


Страна производитель: США США

Гарантия: 1 год
Руководство по эксплуатации: Скачать (PDF, 4.40MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Калинчев Олег
Менеджер по направлению OLYMPUS
Здравствуйте! Меня зовут Калинчев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 120

Моб.: +7 (926) 610-24-08

E-mail: ok@geo-ndt.ru

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Компания Olympus с гордостью сообщает о выпуске нового решения OmniScan для контроля композитных материалов, что несомненно является большим шагом вперед в развитии данной области. Удобочитаемое двумерное изображение C-скан теперь доступно и с портативным прибором. Новое решение OmniScan идеально подходит для обнаружения расслоений и нарушения связи между слоями в композитных материалах. Данная технология предназначена главным образом для эксплуатационного контроля в аэрокосмической промышленности, но также используется в производственном секторе, включая автомобиле- и судостроение (например, для выявления дефектов в корпусах судов, изготовленных из композици­онных материалов).



Пользователям, уже приобретшим OmniScan® с модулем ECA или ECT, необходимо просто заказать стандартные преобразователи BondMaster® (P14 и SPO-5629), а также кабель BondMaster для выполнения контроля.

Программное обеспечение MXB, выполненное с учетом требований наших клиентов, – усовершенствовано и адаптировано для контроля композитных материалов; новые функции ПО (такие как: мастер настройки и нормализация) обеспечивают простоту эксплуатации.



Система кодировки: любой двухосевой сканер (кодировщик) может быть использован для контроля качества изделия. Olympus предлагает два варианта: сканер GLIDER™, использующийся для контроля плоских и слегка изогнутых поверхно­стей; и сканер WING™, который предназначен для сканирования криволинейных изделий (например, фюзеляжи самолетов) и может использоваться в перевернутом положении с помощью вакуумной присоски Venturi. Для большей гибкости, можно также использовать портативный одноосевой сканер (кодировщик) с индексатором.





Отличительные особенности:



  • Развертка С-скан
  • Использование до восьми частот одновременно
  • Функция определения размеров
  • Улучшенное обнаружение дефектов
  • Режим отображения фаза/амплитуда



Важные примечания:



  • Возможности обнаружения аналогичны BondMaster 1000e+, при использовании тех же преобразователей
  • Поддержка раздельно-совмещенных преобразователей
  • Для создания C-скан развертки необходим двухосевой сканер с кодировщиком

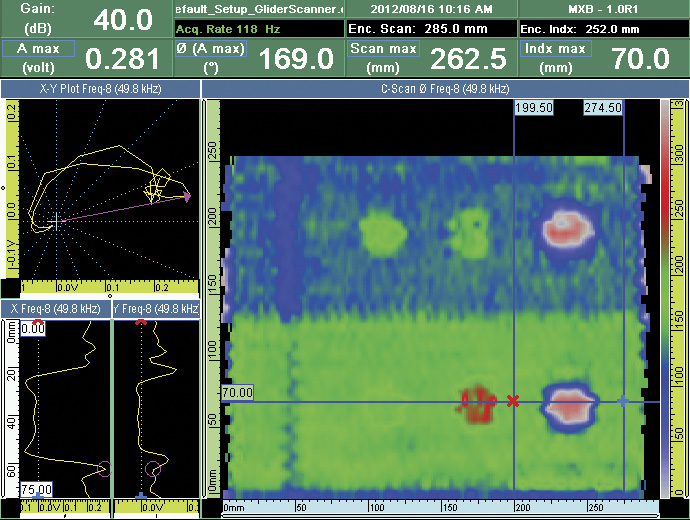

Еще одно нововведение от компании Olympus: новый способ отображения данных на экране. Для каждой C-скан развертки оператор может выбрать один из двух режимов отображения: C-скан амплитуды показывает изменения цветового тона на основе амплитуды сигнала, вне зависимости от фазы, что обеспечивает качественное изображение при контроле прочности компо­зитных материалов. Фазовый C-скан использует цветовую палитру от 0° до 360° для отображения изменений фазового угла, позволяя быстро распознавать различные сигналы (наличие шпатлевки или расслоения).



Комплект поставки:

Представленное решение доступно в двух конфигурациях и требует наличия стандартных комплектующих.

Стандартные комплектующие:



  • OmniScan MX и модуль ECA/ECT
  • Программное обеспечение MXB
  • Адаптер преобразователя BondMaster для OmniScan



Механическая конфигурация:



  • Портативный сканер HSB-01



Полу-автоматическая конфигурация:



  • Двухосевой сканер
  • Преобразователь SPO-5629-PHV и держатель преобразователя ACIX1520
  • Преобразователь S-PC-P14 и держатель преобразователя ACIX1519
Введите число *


Введите число *
