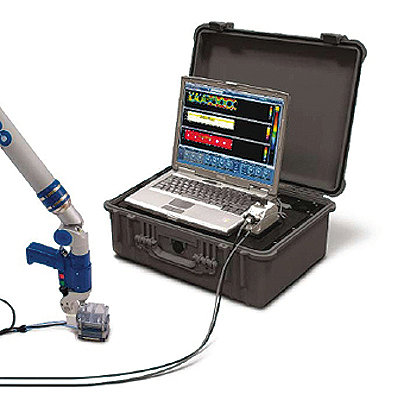

Ультразвуковой дефектоскоп RapidScan 3D с фазированной решеткой SONATEST

  • Ультразвуковой дефектоскоп RapidScan 3D с фазированной решеткой SONATEST

    /images/all/3/693/big/img_5.jpg

    jijijij

    Ультразвуковой дефектоскоп RapidScan 3D с фазированной решеткой SONATEST

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Sonatest


Страна производитель: Великобритания Великобритания

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Ультразвуковой дефектоскоп RapidScan 3D с фазированной решеткой

Тип оборудования: Дефектоскоп ультразвуковой, дефектоскоп, дефектоскоп с фазированными решетками
Производитель: Sonatest Ltd., Великобритания


Серия дефектоскопов: RapidScan
Модели дефектоскопа: RapidScan 3D

Описание: Ультразвуковая система на фазированных решетках для поиска дефектов в металлах, пластмассах и других однородных материалах

Гарантия на ультразвуковой дефектоскоп RapidScan 3D: 12 месяцев.

Дефектоскоп RapidScan 3D

Новым этапом развития дефектоскопов серии Rapidscan стала уникальная система Rapidscan 3D позволяющая производить быстрый и точный контроль изделий из металлов и композитных материалов, представляя результаты в виде трехмерной модели контролируемого объекта с отображением его внутренней структуры. Скорость контроля и простота использования является революционной для традиционных подходов к ультразвуковому контролю. Необходимо отметить, что дефектоскоп Rapidscan 3D обладает всеми возможностями дефектоскопа Rapidscan 2 и так же может быть использован как простой линейный сканер.



Дефектоскоп RapidScan 3D включает в себя модуль, содержащий мощный процессор и патентованное ультразвуковое оборудование, стандартный портативный компьютер, специализированное программное обеспечение, трехмерный координатор положения, устройство дистанционного управления и уникальный преобразователь на фазированной решетке. Преобразователи могут быть сконструированы в соответствии с требованиями Заказчика, отражающими размер фазированной решетки, количество элементов и частоту (1-15 МГц).



Принцип действия дефектоскопа RapidScan 3D

С целью обеспечения широкой полосы и высокой скорости сканирования в RapidScan 3D используется линейная ультразвуковая фазированная решетка. Электроника задает перемещение ультразвукового пучка вдоль решетки с частотой следования импульсов до 100 кГц. Таким образом, обеспечивается высокоскоростное  сканирование объекта контроля. Высокоскоростная посылка импульсов совместно с быстрым сохранением данных контроля обеспечивают выполнение 200 линейных сканов в секунду, позволяя быстро перемещать фазированную решетку (со скоростью до 200 мм/сек) по поверхности объекта контроля с. Испытания, проведенные на изделиях для авиакосмической промышленности, показали, что сканирование области 1 м2 с высоким разрешением (0.8 мм x 0.8 мм), может быть осуществлено менее чем за 2 минуты. Предоставление результатов контроля в виде трехмерной модели осуществляется благодаря высокоточному трехмерному координатору положения обладающему семью степенями свободы.

Примеры использования дефектоскопов RapidScan:

  • Контроль расслоения материала
  • Контроль соединения поверхностного и внутреннего слоев в металлической ячеистой конструкции
  • Контроль малозаметных повреждений от ударов
  • Обнаружение дефектов поверхности
  • Контроль металлических конструкций
  • Определение нарушения ориентации волок
  • Сканирование больших поверхностей

Технические характеристики дефектоскопа RapidScan 3D

Общие



- Напряжение источника питания: универсальный источник питания (110-240 В)

- Габаритные размеры (Ш × Г × В): 520 × 375 × 210 мм

- Масса: 15 кг



Блок электронной обработки



Генератор зондирующих импульсов

- Тип волны: отрицательная прямоугольная

- Амплитуда генератора: -70 В

- Длительность импульса: 25-250 нс, с возможностью регулировки с шагом 0,5 нс

- Макс. частота следования импульсов: 100 кГц

- Число активных каналов: 32

- Макс. число каналов: 128





Приёмник

- Ширина полосы пропускания системы: 1-22 МГц

- Величина усиления: 80 дБ

- ВРЧ: количество точек: 16

- Разрешение по амплитуде: 0,3 дБ

- Разрешение таймера: 10 нс

- Суммарная поправка: 80 дБ

- Крутизна фронта импульса: 0-40 дБ/мкс





Блок цифровой обработки сигнала

- Сбор данных: процессор цифровой обработки сигналов на основе вентильной матрицы с эксплуатационным программированием

- Частота: 100 МГц

- Динамический диапазон: 12 бит

- Память: 4 Мвыборки

- Детектирование и контроль стробов в реальном времени



Прикладное программное обеспечение

- Одновременное получение сканов A, B, C в реальном времени

- Одновременное получение нескольких C-сканов

- Функция построения карт больших площадей

- Мощная функция постобработки данных использующая полную волновую форму сигнала

- Детектирование: радиосигнал, полная волна, полуволна, положительная полуволна, отрицательная полуволна

- Высокоскоростное представление данных B-скана (>200 Гц стандартно)

- До 6 стробов с детектированием пиков нескольких эхосигналов, сигнализацией и измерением

- Программные средства для оценки и анализа данных: инструменты Линия, Прямоугольник, Окружность, Эллипс, Многоугольник

- Анализ гистограмм: минимальное, максимальное, среднее значения, среднее квадратическое отклонение

- Интерфейс пользователя с полностью настраиваемой цветовой палитрой

- Скорость сканирования: 200 мм/с (64 элемента, 2 строба, 1 000 точек A-скана, точность 0,8 мм)

- Размер файла данных до 2 Гб



Интерфейс пользователя

- Процессор: Intel Core 2 Duo

- Операционная система: Windows XP/2000

- Ввод данных пользователем: стандартная клавиатура с раскладкой на заказанном языке

- Дисплей: 15,4 дюйма широкоформатный TFT 1680 × 1050 точек

- Накопитель на жёстких дисках: 120 Гб

- Интерфейсы: 10/100 baseT Ethernet, USB, Wi-Fi, Bluetooth,

DVD+/-R RW

- Память: 2 Гб

- Дополнительные возможности ввода данных пользователем: головной дисплей, беспроводной оптический манипулятор типа «мышь»



Трехмерный координатор положения

- Точность координатного перемещения (оси X, Y и Z): <0,1 мм

- Число осей: 7

- Скорость сканирования: 180 мм/с с шагом 1 мм

- Масса 9,3-10,2 кг в зависимости от модели

- Методика поверки соответствует требованиям стандарта B89.4.22

- Условия эксплуатации 10°C до 40°C (влажность воздуха 0-95% без конденсации паров)

- Интерфейс USB



Преобразователь

- Конструктивное исполнение: роликовый или скользящий

- Центральная частота: 2, 5, 10 МГц

- Полоса пропускания: >60% (-6 дБ)

- Расстояние между элементами: 0,8 мм*

- Ширина активной матрицы: 50 мм*

- Количество элементов: 64*

- Апертура: поддерживается формирование 8, 16, 24 и 32 ультразвуковых пучков

- Макс. длина кабеля: 10 м, частота 5 МГц

- Тип разъёма: 260-штырьковый типа «Cannon» с нулевым усилием сочленения

Дефектоскоп RapidScan 3D

Введите число *
Спрашивает: Роман:

Ультразвуковой дефектоскоп RapidScan 3D с фазированной решеткой SONATEST (SONATEST). Цена за 1шт?


Введите число *
