Ультразвуковой дефектоскоп DryScan 410 Sonatest

  • Ультразвуковой дефектоскоп DryScan 410 Sonatest

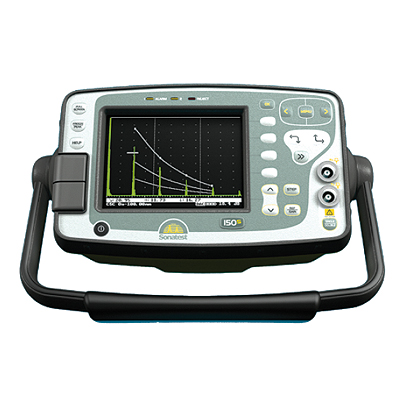

    /images/all/3/695/big/img_5.jpg

    jijijij

    Ультразвуковой дефектоскоп DryScan 410 Sonatest
  • Ультразвуковой дефектоскоп DryScan 410 Sonatest

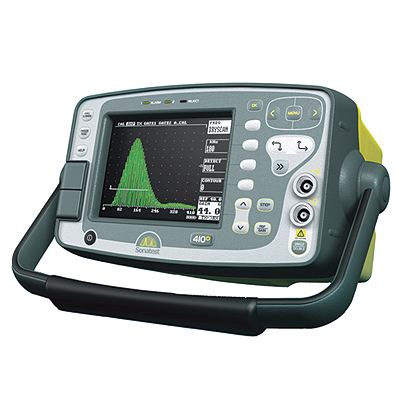

    /images/all/3/695/big/img_14.jpg

    Ультразвуковой дефектоскоп DryScan 410 Sonatest

    Ультразвуковой дефектоскоп DryScan 410 Sonatest
  • Ультразвуковой дефектоскоп DryScan 410 Sonatest

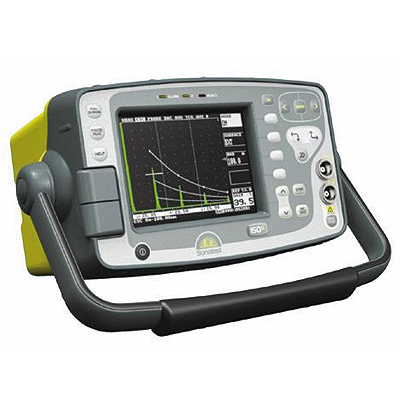

    /images/all/3/695/big/img_16.jpg

    1

    Ультразвуковой дефектоскоп DryScan 410 Sonatest

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Sonatest


Страна производитель: Великобритания Великобритания

Гарантия: 1 год
Внесен в Госреестр СИ.
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Доставляем дефектоскопы по всей России курьерскими службами и транспортными компаниями!

Ультразвуковой дефектоскоп DryScan 410 Sonatest

Тип оборудования: ультразвуковой дефектоскоп

Производитель дефектоскопов: Sonatest Ltd., Великобритания
Серия: DryScan
Модель: DryScan 410

Описание: ультразвуковой прибор для поиска дефектов

Гарантия на ультразвуковой дефектоскоп DryScan 410 : 12 месяцев.

Сертификаты на дефектоскопы DryScan 410  :

  • Сертификат об утверждении типа средств измерений РФ.

Назначение дефектоскопа DryScan 410:

Дефектоскоп DryScan 410 предназначен для поиска, определения координат и оценки размеров различных нарушений сплошности и однородности материала в изделиях из металлов и композитов.

Данный ультразвуковой дефектоскоп обеспечивает реализацию типовых и специализированных методик УЗ НК, позволяет выполнять УЗ толщинометрию и дефектоскопию широкого класса изделий, вести поиск мест коррозии, трещин, внутренних расслоений и других типов дефектов.

Типовыми областями применения прибора является НК металлических и композитных конструкций при производственном и эксплуатационном контроле на предприятиях нефтегазового комплекса, в энергетике, транспорте, судостроении, авиакосмической отрасли.

Дефектоскоп DryScan 410 является незаменимым измерительным инструментом для проведения контроля теневым и зеркально-теневым методами, обладая всеми необходимыми функциями и техническими характеристиками.

При теневом методе контроля во внимание принимается не весь сигнал, а только его полупериоды с 7 по 10 (DryScan 410 позволяет страбировать отдельные полупериоды сигнала)

Решение о состоянии контролируемого изделия принимается в соответствии со следующими факторами:

  • амплитуда принимаемого сигнала;
  • смещение принимаемого сигнала по временной оси;
  • форма принимаемого сигнала.

Контролируемый объект считается бездефектным, если:

  • значения амплитуды не меньше уровень, заданного при калибровке на образце;
  • нет смещения сигнала вправо по временной оси. Данное смещение свидетельствует об увеличении времени прохождении сигнала от излучателя к приемнику, что может быть вызвано огибанием сигнала дефектной области;
  • нет резких перепадов между соседними полупериодами в принимаемом сигнале.

Для теневых методов УЗК компания Sonatest предлагает применять два типа специализированных преобразователей с сухим акустическим контактом:

  • преобразователи с резиновым протектором
  • роликовые преобразователи

Ниже представлены примеры применения этих преобразователей:

  • контроль качества сварных соединений
  • контроль сотовых конструкций
  • контроль расслоения в композитных материалах и изделиях из резины
  • контроль отслоения защитного покрытия
  • контроль качества соединения пластиковых изделий

Технические характеристики ультразвукового дефектоскопа DryScan 410 Sonatest:

Диапазон измерения глубин залегания дефекта, ммМин. 0-1 мм, макс. 0-20 000 мм по стали. Изменение заданными шагами или плавно (шаг 1 мм)
Диапазон задания скоростей
ультразвука
256 - 16 000 м/с, с плавной регулировкой.
Нуль ПЭП0-999,999 мкс, с плавной регулировкой.
Диапазон задержки развёрткиКалиброванная задержка от 0 до 20 000 мм с шагом 0,05 мм по стали.
Диапазон усиления0-110 дБ. Регулировка с шагом 0.1, 0.5, 1, 2, 6, 10, 14 и 20 дБ.
Кнопка регулировки усиления на передней панели.
Режимы работысовмещенный и раздельный
Генератор100-450 В прямоугольный импульс. Длительность импульса от пикового до 2 500 нс - время нарастания/спада <10 />50 Ом: Регулировка длительности фронта - 2% от номинальной ширины, минимум 1 нс, максимум 40 нс.
Функция ActiveEdgeTMИспользуется для улучшения формы импульса и повышения разрешения в околоповерхностной зоне контроля.
Частота следования зондирующего импульсаНа выбор в диапазоне 15-5 000 Гц с шагом 5 Гц.
Частота обновления60 Гц (режим NTSC); 50 Гц (режим PAL).
ДетектированиеДвух- или однополупериодное детектирование по положительной или отрицательной полуволне, ВЧ-представление (радиосигнал)
Номинальные значения частот полосовых фильтров7 узких полос с центрами в 0,25 МГц, 0,5 МГц, 1 МГц,
2,25 МГц, 5 МГц, 10 МГц и 15 МГц. Широкая полоса 2-22 МГц (-6 дБ) и 1-35 МГц (-20 дБ). Специальный режим контроля без контактной жидкости позволяющий задавать частоту в диапазоне 150 кГц - 1,43 МГц с шагом в 10 кГц.
Линейность
системы
Вертикальная = 1% полной высоты экрана. Точность усилителя ±0,1 дБ. Горизонтальная ±0,4% ширины экрана.
Ед. измерениямм, дюйм, мкс
Цветной TFT
дисплей
Размер экрана 111,4 х 83,5 мм или 320 x 240 точек.   Зона
A-скана: 255 x 200 точек (315 x 200 в режиме увеличения),
8 цветовых схем и регулируемая яркость.
СтробыДва, полностью независимых, для регистрации эхосигналов и толщинометрии. Старт и ширина регулируются на всю ширину диапазона, амплитуда регулируется от 0 до 100% высоты экрана. Положительная и отрицательная логика работы порогов со звуковой и светодиодной сигнализацией.
Режимы:
Режим 1Сигнальный монитор
Режим 2Измерение глубины и амплитуды сигнала (Строб1).
Режим 3Режим T-Min показа минимальной толщины, найденной в процессе сканирования.
РазрешениеДо 0,01 мм для измерения расстояния или 1% от высоты экрана для измерений амплитуды. Отображение результата большими цифрами. Измерение по пику или по фронту импульса.
Память A-сканвозможность сохранения, печати и передачи на компьютер 800 изображений с помощью программы SDMS.
Память настроек100 комплектов для настройки параметров прибора
ДАК (DAC)Кривая дистанционной амплитудной коррекции строится по 10 точкам на экране. Кривые ДАК соответствуют стандартам EN 1714, JIS и ASME, отображение сравнительных кривых ДАК -2, -6, -10, -12 и -14 дБ. Показ значения амплитуды в % ДАК или в дБ.
АвтонастройкаАвтоматическая настройка по двум эхоимпульсам.
Часы (CLOCK)Ввод даты и времени.
для сравнения
Отображение А-скана из памяти одновременно с активным А-сканом разными цветами для сравнения.
Текстовые
комментарии
Сохранение записей в ячейки памяти А-скан и рабочих параметров для последующей идентификации данных.
«Заморозка»
экрана
«Заморозка» текущего изображения А-скана.
«Заморозка» пиков«Заморозка» всех пиков эхосигналов.
Блокировка
клавиатуры
Предохраняет от случайного изменения рабочих параметров.
Кнопка вызова системы справкиВстроенная справочная система по эксплуатации дефектоскопа.
Языки интерфейсаОдновременно поддерживает 6 языков на выбор оператора: русский, английский, немецкий, французский, испанский, голландский.
Изменение формы сигналаПридание плавного вида, аналогичного виду отображения на аналоговых приборах.
ВыходыДвунаправленный последовательный интерфейс для передачи параметров, значений измерений толщины и изображений А-скан. Комбинированный видеовыход, PAL и NTSC совместимый. Аналоговые пропорциональные выходы, программируемые для вывода амплитуды и времени прихода сигнала. Выход синхронизации передачи.
Разъём USB на передней панелиДля подключения принтера, клавиатуры и компьютера.
ПринтерыСовместим с любыми принтерами с поддержкой PCL, включая HP Deskjet и Epson.
ПитаниеЛитий-ионный аккумулятор 14,4 В, 5,0 Ач, до 16 часов непрерывной работы при полной зарядке. Индикация разряда. Время подзарядки 3-4 часа.
Габаритные размеры электронного блока не более (ширина, глубина, высота), мм256 х 145 х 145
Масса электронного блока
с аккумулятором
не более, кг
2,5
Температура
эксплуатации, °С
от -10°С до 55°С
Температура
хранения, °С
от -40°С до 75°С
Относительная влажность воздуха (при температуре 350С), %от 20 до 90
Атмосферное давление, мм рт.ст.от 630 до 800
Стандартная
комплектация
Прибор, аккумулятор, зарядное устройство с сетевым кабелем, нейлоновый чехол с ремнем для переноски, поясной ремень с карманом для преобразователей.

*Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по дефектоскопу DryScan 410 можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
