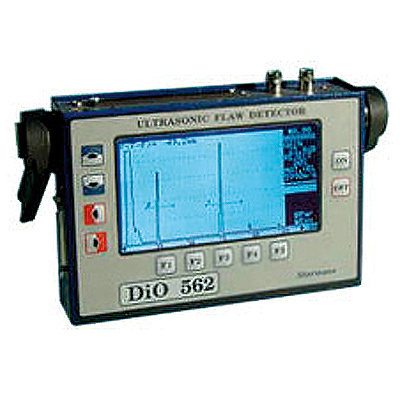

Ультразвуковой дефектоскоп DIO-562

  • Ультразвуковой дефектоскоп DIO-562

    /images/all/3/700/big/img_5.jpg

    jijijij

    Ультразвуковой дефектоскоп DIO-562

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
STARMANS


Страна производитель: Чехия Чехия

Гарантия: 1 год
Внесен в Госреестр СИ.
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Доставляем дефектоскопы по всей России курьерскими службами и транспортными компаниями!

Ультразвуковой дефектоскоп DIO-562

Тип оборудования: ультразвуковой дефектоскоп

Производитель дефектоскопов: Россия
Серия: DIO
Модель: DIO-562

Описание: ультразвуковой прибор для поиска дефектов

Гарантия на ультразвуковой дефектоскоп DIO-562: 12 месяцев.

Сертификаты на дефектоскопы DIO-562:

  • Сертификат об утверждении типа средств измерений РФ.

DIO-562 - высоко производительный портативный цифровой ультразвуковой дефектоскоп с возможностью запоминания до 1000 протоколов с А-сканами и представления результатов контроля на экране ПК в режиме реального времени.

  1. Большой экран с регулируемой яркостью.
  2. Стальной корпус.
  3. Голосовые комментарии к процессу измерений.
  4. Одного заряда аккумуляторов хватает на 8-ми часовую смену.
  5. Работа с продольными, поперечными, поверхностными и нормальными волнами.
  6. A-, B -сканы.
  7. Расширенные возможности оценки сигналов на замороженных А-сканах.
  8. Обмен данными с ПК в режиме реального времени, С-сканы.

Применительно к дефектоскопу DIO-562 разработаны следующие методики:

  • Ультразвуковой контроль сварных соединений полиэтиленовых трубопроводов;
  • Ультразвуковой контроль сварных соединений стальных трубопроводов;
  • Инструкция по дефектоскопии гибов трубопроводов из перлитной стали.

Дефектоскоп DIO 562 предназначен для выполнения следующих видов контроля:

  1. A-скан - точечный контроль, общеизвестный метод ультразвукового контроля с использованием эхо-, зеркально-теневого и теневого методов; этот вид контроля осуществляют все современные цифровые дефектоскопы.
  2. Сканирование по прямолинейной траектории с построением
    В-сканов - линейный контроль - может быть использован для решения следующих задачB-скан профиля толщины - непрерывные измерения толщины объекта контроля при перемещении прямого преобразователя по прямолинейной траектории; контролируется часть объекта непосредственно под преобразователем (по ходу луча);
    CB-скан при контроле плоскостных объектов поперечными, поверхностными и волнами Лэмба - непрерывные измерения амплитуды эхо-сигналов и координат отражателей при перемещении специального преобразователя на волны Лэмба по прямолинейной траектории, визуализация карты контроля; плоскостной объект контролируется на длину 0,5 - 1,5 м перпендикулярно линии перемещения преобразователя (в направлении распространения волны Лэмба);

Сканирование по прямолинейной траектории осуществляется по времени со скоростью заданной оператором.

Технические характеристики ультразвукового дефектоскопа DIO 562 :

Тип зондирующего импульса Отрицательные прямоугольные импульсы
Амплитуда импульсов:Прямоугольные импульсы 100 или 200 В на нагрузке 50 Ом
Длительность импульса:62 - 500 нсек с шагом 31 нсек
РежимыСовмещенный и раздельный
Демпфирование33 и 330 Ом
Частота посылок10, 12, 15, 30, 50, 100 - 5000 Гц с шагом 50 Гц
Усиление0 - 100 дБ с шагом 0,1 дБ
Частотный диапазон0,5 - 20 МГц широкополосный и 3 узкополосных (2,5; 4; 5 МГц)
Скорость ультразвука100 - 9999 м/сек с шагом 1 м/сек
Диапазон развертки0 - 0,07 мкс, 0 - 0,6 мкс, 0 - 3,6 мкс
Задержка развертки0 - 1500 мкс
Диапазон углов преобразователей0 - 90? с шагом 1?
Диапазон изменения задержки в преобразователе0 - 100 мкс с шагом 0,01 мкс
УсреднениеПо 2, 4, 8, 16, 64 измерениям
Представление на экранеНедетектированный сигнал;
Детектированный сигнал (двухполупериодное высокочастотное, двухполупериодное низкочастотное, двухполупериодное выпрямление), спектр сигнала (FFT)
Отсечка0 - 99% высоты экрана с шагом 1%
DAC/TCGЭкспериментальные DAC-кривые, построенные по эхо-сигналам от одинаковых отражателей, расположенных на разных глубинах.
Динамический диапазон 46 дБ, построение DAC/TCG по
? 5 точкам для детектированных и недетектированных сигналов
DGSСтандартная библиотека на 18 преобразователей, возможно неограниченное расширение
Стробы3 независимых строба, коррекция амплитуды ±23,5 дБ
Начало и длительность стробовРегулируются во всем диапазоне развертки и задержки экрана с шагом 0,1 мм
Порог строба5 - 95 % высоты А-скана с шагом 1%
Режимы измеренийИзмерение толщины (4 режима).
Измерение проекционного расстояния, глубины залегания, акустического пути луча. Все измерения производятся по пику и по фронту.
Заморозка (А-сканы и спектр сигналов)
  • Полная заморозка
  • Заморозка пика сигнала
  • В режиме заморозки возможны все виды измерений, в том числе перенос стробов
Способы представления данныхЗапоминание А-сканов по выбору оператора, профиль толщины, СВ-скан объекта контроля (в плане)
В-разверткаПо времени, заданному оператором
Зона контроляУстанавливается с помощью задержек экрана и в призме, развертки, скорости ультразвука и других параметров дефектоскопа
Постпроцессинговый анализ
  • Просмотр А-сканов, записанных оператором в процессе контроля;
  • Просмотр В-, СВ-сканов для используемого метода контроля
Протоколы контроляРаспечатка и сохранение в формате Word параметров контроля и записанных А-сканов, возможность создавать собственные шаблоны протоколов контроля
Емкость памятиФайлы настроек с А-сканами и/или спектрами сигналов - не менее 1000;
Файлы настроек с В-сканами - не менее 100
Не менее 10 мин голосового сопровождения
ВыходыRS-232 (com-port)
Экран120х65 мм жидкокристаллический, 240х128 пикс, с регулируемой подсветкой
Органы управления дефектоскопомГерметичная клавиатура на передней панели с дополнительными программируемыми клавишами
ПитаниеСеть переменного тока 200 - 240 В частотой 70 Гц, работа от аккумуляторных батарей 12 В 8 А/час до 8 часов непрерывной работы
Корпус прибораСтальной корпус (IP 53)
Размеры185х130х40 с аккумуляторами
Масса2,3 кг с аккумулятором

*Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления.

Комплект поставки дефектоскопа:

Дефектоскоп DIO-562 с аккумулятором Для DIO562-2К кабель BNC-Lemo 0 2 шт.
Зарядное устройство Кабель RS 232 для соединения с ПК
Транспортный чемодан CD-диск с программным обеспечением
Портативная сумка Инструкция по эксплуатации
Кабель BNC-BNC 2 шт. Свидетельство о первичной поверке
Кабель BNC-Lemo 0 2 шт. Копии сертификатов


Дополнительные опции: широкий выбор преобразователей дополнительный аккумулятор встроенные инструкции контроля объектов заказчика адаптированная к требованиям заказчика форма протокола контроля.

Дополнительную информацию по дефектоскопу DIO 562 можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
