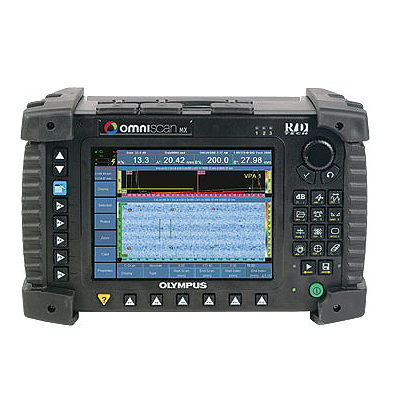

Ультразвуковой дефектоскоп OmniScan MX UT

  • Ультразвуковой дефектоскоп OmniScan MX UT

    /images/all/3/703/big/img_5.jpg

    jijijij

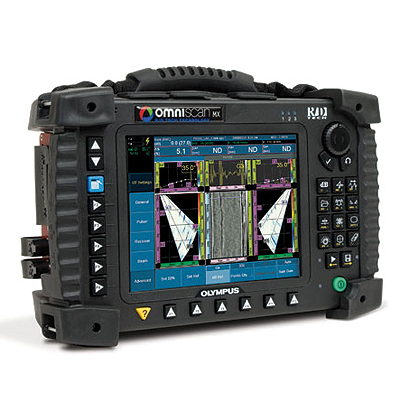

    Ультразвуковой дефектоскоп OmniScan MX UT
  • Ультразвуковой дефектоскоп OmniScan MX UT

    /images/all/3/703/big/img_14.jpg

    Ультразвуковой дефектоскоп OmniScan MX UT

    Ультразвуковой дефектоскоп OmniScan MX UT

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
OLYMPUS


Страна производитель: США США

Гарантия: 1 год
Внесен в Госреестр СИ.
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Калинчев Олег
Менеджер по направлению OLYMPUS
Здравствуйте! Меня зовут Калинчев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 120

Моб.: +7 (926) 610-24-08

E-mail: ok@geo-ndt.ru

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Доставляем дефектоскопы по всей России курьерскими службами и транспортными компаниями!

Ультразвуковой дефектоскоп OmniScan MX UT

Тип оборудования: ультразвуковой дефектоскоп

Производитель дефектоскопов: Olympus NDT, США
Серия: OmniScan
Модель: OmniScan MX UT

Описание: ультразвуковой прибор для поиска дефектов

Гарантия на ультразвуковой дефектоскоп OmniScan MX UT: 12 месяцев.

Сертификаты на дефектоскопы OmniScan MX UT :

  • Сертификат об утверждении типа средств измерений РФ.

OmniScan MX производства Olympus NDT является наиболее успешным портативным модульным дефектоскопом, работающим как с фазированными решётками, так и с вихретоковыми матрицами. Серия дефектоскопов OmniScan включает с поддержкой фазированных решёток, вихретоковых матриц и модули для традиционного ультразвукового и вихретокового контроля. Все модули отвечают самым последним требованиям НК. Несмотря на то, что OmniScan MX портативный модульный дефектоскоп, его основным отличием является высокая частота измерений и современное программное обеспечение. Именно это делает его незаменимым для ручного и автоматизированного контроля.

Ниже приведено описание дефектоскопа OmniScan MX UT с ультразвуковым модулем.

Дефектоскоп OmniScan MX UT обладает следующими особенностями:

Полнофункциональный С-скан

  • Изображение амплитуды, максимума сигнала, высоты строба и толщины изделия.
  • Автоматический строб синхронизируется с предыдущим стробом, что позволяет расширить динамический диапазон толщины.
  • Запись полного А-скана с последующей обработкой С-скана
  • Опциональный строб интерфейса для привязки к поверхности, измерительный строб или кривые TCG/DAC
  • Положительный или отрицательный строб на РЧ-сигнале (независимо для каждого строба)
  • Восемь настраиваемых сигнализаций на срабатывание в одном или нескольких стробах, фильтр для n событий для одного или нескольких каналов
  • Настраиваемая цветовая палитра для С-сканов амплитуды и толщины
  • Настраиваемая палитра на 256 цветов
  • 2-осевой кодировщик положения с синхронизацией сбора данных по механическому движению
  • Опциональная библиотека данных для специальной обработки А-сканов и С-сканов на компьютере

Полнофункциональный В-скан

  • Наглядное изображение профиля объекта контроля
  • Качественное изображение карты коррозии для бойлеров, труб и цистерн
  • Визуальное распознавание значений толщины
  • Контроль TOFD с импользованием датчика положения для определения размеров дефектов вне зависимости от амплитуды

Полнофункциональный А-скан

  • Изображение А-скана в настраиваемой цветовой палитре
  • Режим отсечки
  • Режим контурного отображения
  • Режим сравнения с сохранённым А-сканом (отображение сигнала с максимальной амплитудой в стробе А)
  • Мониторинг пересечения строба (изменение цвета сигнала после пересечения им строба)
  • Частота обновления А-скана 60 Гц с отображением огибающей и максимума сигнала в стробе

Пошаговые мастера настройки калибровки
Все процедуры калибровки начинаются с настройки параметров при помощи пошаговых мастеров настройки.

  • Калибровка скорости звука
  • Калибровка задержки призмы
  • Калибровка TOFD
  • Калибровка кривых TCG
  • Калибровка датчика положения

TOFD (времяпролётная дифракция)

  • Изображение и сохранение В-скана с данными кодировщика положения
  • Изображение в оттенках серого с настройкой яркости и контраста
  • Оцифровывание А-скана на 100 МГц
  • Мастер калибровки TOFD
  • Увеличенные маркер и показания для измерений методом TOFD
  • Повторная синхронизация боковой волны

Технические характеристики OmniScan MX UT :

Размеры
(Ш х В х Г)
244 мм х 182 мм х 57 мм
Вес1 кг
РазъёмыLEMO® 00 (2, 4 или 8)
Генератор
Количество2, 4 или 8
Выходной импульс50 В, 100 В, 200 В, 300 В ±10 %
(переменная длительность импульса)
Длительность импульсаНастраивается от 30 нс до 1000 нс ±10 %, разрешение 2,5 нс
Время затуханияменее 7 нс
Форма импульсаОтрицательный прямоугольный импульс
Выходное сопротивлениеменее 7 Ом
Приёмник
Количество приёмников2, 4 или 8
Диапазон усиленияот 0 до 100 дБ, с шагом 0,1 дБ
Максимальный входной сигнал20 Вp-p (масштаб 128 %)
Минимальная чувствительность200 µВp-p (масштаб 128 %)
Эквивалентный входной шум160 µВp-p (эффективное напряжение 26 µВ) (128 %)
Входное полное сопротивление50 Ом
Фильтрация на входе
(полоса пропускания 100 %)
Центрирована на 1 МГц (1,5 МГц),
центрирована на 2 МГц (2,25 МГц),
центрирована на 5 МГц (4 МГц),
центрирована на 10 МГц (12 МГц),
центрирована на 15 МГц,
центрирована на 20 МГц;
0,25 - 2,5 МГц, 2 - 25 МГц (широкополосный)
Полоса пропускания0,25 - 32 МГц (-3 дБ)
ДетекторПоложительный, отрицательный, комбинированный (положительный и отрицательный)
РежимИЭ (импульс-эхо), РС (раздельно-совмещённый), TT (теневой). В режиме РС максимальное количество генераторов равно половине количества каналов.
СглаживаниеЦифровое
DAC
Количество точек16
Диапазон DACдо 40 дБ
Максимальное нарастание коэффициента усиления20 дБ/мкс
Сбор данных
Частота измерения А-скана6000 A-сканов в секунду (512-точечный A-скан)
Максимальная ЧЗИ1 канал на 12 кГц (С-скан)
Обработка данных
Усреднение в реальном времени2, 4, 8, 16
Стробы
Кол-во3: I (синхронизация), A и B (измерение)
СинхронизацияI, A, B по зондирующему импульсу; A и B по стробу I (пост-синхронизация)
Запись данных
Запись А-скана (TOFD)6000 A-сканов в секунду (512-точечный A-скан)
(скорость передачи 3 Мб/с)
Запись С-сканов12 000 (A1, A2, A3, T1, T2, T3) (3 строба)
12 кГц
(низкая частота для составления карты коррозии)
Визуализация данных
Частота обновления60 Гц
Синхронизация данных
Внутренняяот 1 Гц до 12 кГц
По кодировщикуНа 1 или 2 осях, разделённых на 1 - 65 536 шагов
Сигнализации
Количество3
УсловияЛюбая логическая комбинация стробов
СигналАмплитуда или время пролёта в стробе А или В
