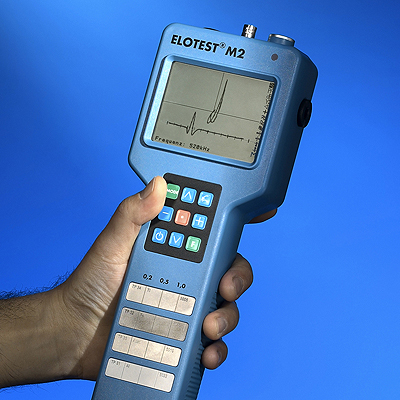

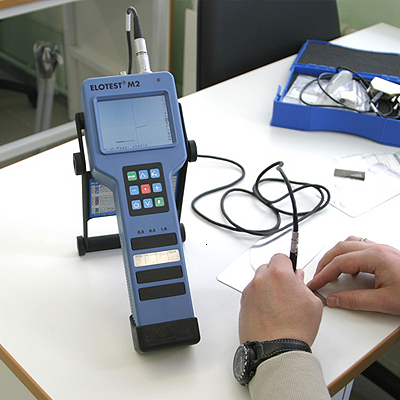

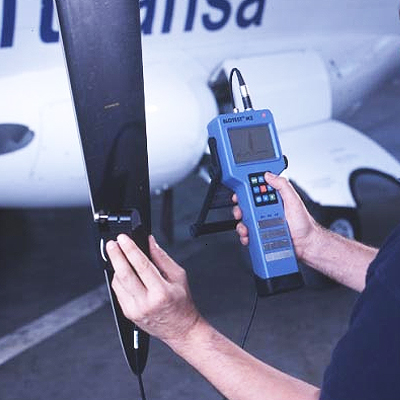

Вихретоковый дефектоскоп ELOTEST M2 V3

  • Вихретоковый дефектоскоп ELOTEST M2 V3

    images/all/3/720/big/img_5.jpg

    jijijij

    Вихретоковый дефектоскоп ELOTEST M2 V3
  • images/all/3/720/big/img_14.jpg

  • images/all/3/720/big/img_16.jpg

    1

  • images/all/3/720/big/img_18.jpg

    1

ЦЕНА: по запросу

Гарантия: 1 год
Внесен в Госреестр СИ.
Версия для печати
ПРОИЗВОДИТЕЛЬ:
Rohmann GmbH


Страна производитель: Германия Германия
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Осуществляем доставку по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями.

Более подробную информацию можно получить у наших менеджеров.



ОПИСАНИЕ
ОТЗЫВЫ (0)
ЗАДАТЬ ВОПРОС

Вихретоковый дефектоскоп ELOTEST M2 V3

Тип оборудования: дефектоскоп вихретоковый

Производитель дефектоскопов: Rohmann GmbH, Германия

Серия: ELOTEST

Модели: ELOTEST M2 V3

Описание: вихретоковый прибор для поиска дефектов

Гарантия на дефектоскоп ELOTEST M2 V3: 12 месяцев.

Сертификаты на вихретоковые дефектоскопы ELOTEST M2 V3:

  • Сертификат об утверждении типа средств измерений РФ.

ELOTEST M2 Version 3 - это полноценный компактный вихретоковый дефектоскоп, помещающийся в одной руке.

Универсальный портативный вихретоковый прибор ELOTEST M2 V3 снабжен дисплеем комплексных сигналов ("плоскость импеданса") для дефектоскопии со всеми известными зондами и предназначенный для безопасной работы с четким документированием результатов.

Дефектоскоп ELOTEST M2 V3 позволяет проводить:

  • Ручной контроль с применением абсолютных, дифференциальных, мостовых и др. видов датчиков
  • Контроль вращающимися датчиками отвестий в многослойных конструкциях и поверхностей
  • Поиск дефектов поверхности или скрытых дефектов в конструкциях
  • Поиск коррозии и измерение проводимости и толщины непроводящего слоя
  • Внутритрубный контроль с вращающимися датчиками
  • Сортировка материалов по твердости

ELOTEST M2 V3 – спроектирован для работы одной рукой на основе эргономических рекомендаций производственной медицины. Центр тяжести прибора находится в ладони, что обеспечивает возможность продолжительной работы без усталости.

Вихретоковый дефектоскоп ELOTEST M2 V3 позволяет осуществлять все виды ручного контроля, начиная с высокочастотной дефектоскопии деталей из высоколегированных сплавов и среднечастотных испытаний на коррозию до низкочастотного контроля многослойных конструкций на предмет обнаружения трещин от напряжений.

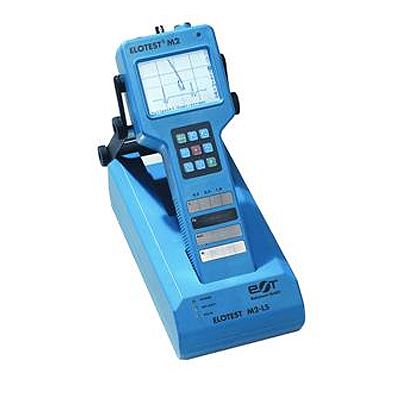

Док станция превращает диагностический инструмент для работы одной рукой в настольный прибор, подключаемый к ПК или принтеру. При установке прибора в базовый блок активируется электроника интеллектуального зарядного устройства, обеспечивающая оптимальный уровень заряда встроенной батареи.

Технические характеристики дефектоскопа ELOTEST M2 V3:

Пользовательский интерфейс ELOTEST M2

  • Применение пиктограмм, работа одной рукой при помощи щелчков по сенсорной клавиатуре
  • 6 языков: английский, немецкий, французский, итальянский, шведский и испанский
  • Клавиши прямого доступа для управления компенсацией изменения зазора и отрыва
  • Программируемые функциональные клавиши
  • Интуитивно понятное управление с помощью одноуровневого подменю

Подключение датчиков

  • 11-контактное гнездо Fischer, совместимое с 8-контактным разъемом Rohmann
  • BNC-коннектор для параметрических (резонансных) датчиков
  • Датчики OEM-изготовителей подключаются через переходник или непосредственно к BNC-коннектору
  • Управление скоростью ротора (уравновешенного по моменту) с 10 шагами (для стандартных роторов Rohmann соответствует примерно от 900 до 2700 об/мин)

Автоматическая коррекция сигнала датчика

  • Коррекция ответного сигнала датчика для оптимизации динамики
  • Автоматический выбор рабочей частоты в зависимости от характеристик датчика
  • Автоматическое согласование абсолютного датчика точно градуированной внутренней компенсирующей нагрузкой (внешние элементы не требуются)

Диапазон частот

  • От 10 Гц до 12 МГц с плавной регулировкой и отображением в Гц, кГц, МГц
  • Регулировка тока от 0% до 100% с шагом 2%
  • Отклонение частоты от номинального значения менее 1%; стабильность частоты 50 ppm
  • Двухчастотная работа в мультиплексном режиме

Усиление

  • Предусиление 0 – 60 дБ с шагом 0,5 дБ (на частотах ниже 100 Гц – от 0 до 40 дБ), 20 дБ подсое
  • Усиление 0 – 60 дБ с шагом 0.5 дБ
  • Разброс по оси 0 – 20 дБ с шагом 1 дБ
  • Автоматический выбор предусиления и усиления

Вращение фазы: 0 – 359,5° с шагом 0,5°; регулируемый шаг

Фильтр

  • НЧ-фильтр от 1,3 Гц до 10 кГц (40 шагов)
  • ВЧ-фильтр от 0 Гц до 10 кГц (40 шагов)
  • Полосовой фильтр от 0 Гц до 10 кГц (40 шагов); комбинация ФНЧ и ФВЧ
  • Автоматический фильтр для работы ротора

ЖК-дисплей

  • ЖКД с светодиодной подсветкой, 80 x 60 мм (3,15" x 2,36")
  • Установка контраста с компенсацией температурных воздействий
  • Разрешение 320 x 240 пикселей; частота обновления 75 Гц
  • 220000 замеров/с без задержки сигнала
  • Вывод показаний занимает 100% экрана; при отображении меню – 89%
  • Угол обзора 80°

Режимы дисплея

  • Комплексная плоскость / точечное отображение (X/Y) для всех датчиков
  • Временная развертка / развертка (Y/t), от 5 мс до 60 с (17 шагов); синхронизированная
  • Одновременное отображение X/Y и Y/t (сдвоенный режим)
  • Возможность фонового отображения опорного сигнала
  • 2 размера экранной сетки с регулировкой яркости
  • Выбор зоны отображения: X/Y в центре - X/Y внизу в центре - X/Y внизу справа
  • Произвольная установка нулевой точки
  • Автоматический запуск при работе ротора
  • «Дисплей «водопад» для ротационных измерений
  • Одновременное отображение нескольких сигналов в многочастотном режиме
  • Время сохранения следа сигнала: от 0,1 до 70 с (12 шагов)
  • Хранение отображаемого сигнала; очистка вручную или автоматически (2 – 80 с)

Стандартный экранный режим. Отображение комплексной плоскости или временной развертки; панель задач или пиктограммы используются для установки параметров.

Смешанный двухчастотный режим. Одновременное отображение обоих каналов и смешанного канала.

Двухэкранный роторный режим. Отображение комплексной плоскости в круговом представлении.

Режим ленточной диаграммы. Продолжительная регистрация составляющих сигналов X и Y для восстановления и вывода комплексной плоскости.

Пороговые уровни и сигнализация

  • Сигнализация: оптическая и звуковая
  • Работа во всех режимах дисплея; возможность инвертирования
  • Регулируемые пороговые уровни: -i-Y, прямоугольные, круговые с регулированием плоскости в направлении оси Y

Память для хранения настроек и изображений сигналов

  • Программирование, хранение и вызов 99 пользовательских настроек
  • 50 стандартных заводских настроек для разных работ (не перезаписываются)
  • Память на 32 сигнала, в т.ч. настройки параметров для документирования
  • Именование настроек параметров и изображений алфавитно-цифровыми символами
  • Печать и передача на ПК изображений и значений параметров
  • Продолжительная регистрация (ленточная диаграмма) сигналов X и Y в течение 20 с – 24 час; 90000 мин/макс значений (огибающая без потери данных)
  • Поддержка хранения данных (встроенная батарея)

Измерение проводимости

  • Измерение в % IACS или MS/m в диапазоне от 1% IACS до 110 % IACS
  • Частоты измерений: 60 кГц, 120 кГц, 240 кГц или 480 кГц
  • Калибровка по 2 независимо настраиваемым калибровочным точкам

Измерение толщины покрытия

  • Измерение толщины непроводящих покрытий или проводящих неферромагнитных покрытий
  • Диапазон измерений до 1 мм. Возможно измерение большей толщины покрытий по гадографам

Многочастотная работа

  • 2-частотное мультиплексирование
  • Частота мультиплексирования до 1 кГц
  • Независимое регулирование обеих частот
  • Смешивание сигналов для подавления нежелательных эффектов

Интерфейсы

  • Bluetooth для беспроводной связи
  • Интерфейс RS232 для ПК или принтера
  • Аналоговый выход для сигналов X и Y (опция)

Использование литий-ионных батарей

  • Без фонового освещения и ротора: приблизительно 8 часов
  • С освещением и ротором: приблизительно 6 часов
  • Индикация оставшейся емкости заряда
  • Звуковое и световое оповещение о разряде батареи
  • Продолжительность зарядки литий-ионных батарей от 0% до 70% – приблизительно 1 ч
  • Продолжительность зарядки литий-ионных батарей от 0% до 100% – приблизительно 6 ч
  • Время замены батарей – менее 10 с

Условия окружающей среды

  • Эксплуатация: от -20 °C (-4 °F) до 50 °C (122 °F) при относительной влажности до 85% (без конденсации)
  • Хранение: от -30 °C (-22 °F) до 80 °C (176 °F) при относительной влажности до 85% (без конденсации)
  • Зарядка батареи: от 0 °C (32 °F) до 40 °C (104 °F) при относительной влажности до 85% (без конденсации)

Габаритные размеры

  • Эргономичная конструкция
  • Макс. размеры: 320 мм (12,6") / 125 мм (4,92") / 73 мм (2,87") (длина/ширина/глубина)
  • По дисплею: 120 мм (4,72") / 107 мм (4,21") / 53 мм (2,08") (длина/ширина/глубина)
  • По ручке: 185 мм (7,2") / 63 мм (2,48") / 44 мм (1,73") (длина/ширина/глубина)

Масса

  • Оптимизированное положение центра тяжести (в руке оператора)
  • Прибор без батареи: приблиз. 530 г (1,1 фунта)
  • Литий-ионная батарея: приблиз. 390 г (0,85 фунта)
  • Широкодиапазонное зарядное устройство: приблиз. 560 г (1,23 фунта)
  • Настольное зарядное устройство (док станция): приблиз. 1070 г (2,35 фунта)

Блок питания (по дополнительному заказу)

  • Литий-ионная батарея (14,8 В / 2300 мАч)
  • Настольный базовый блок для работы от сети переменного тока (88 – 265 В / 47 – 440 Гц) с интеллектуальным устройством независимой зарядки основного и вспомогательного батарейного блока
  • Широкодиапазонное зарядное устройство для работы от сети переменного тока (100 – 250 В / 50 – 60 Гц)

Калибровочные эталоны (по дополнительному заказу)

Калибровочные эталоны: титан, алюминий, нержавеющая и ферромагнитная сталь с опорными насечками: глубина 0,2/0,5/1,0 мм (0,039/0,02/0,008 дюймов); вставляются в ручку прибора

Диспетчер параметров

Программное обеспечение ПК для архивирования установочных параметров, формирования протоколов контроля и снимков экрана.

*Технические характеристики и комплект поставки дефектоскопа ELOTEST M2 V3 могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по дефектоскопу ELOTEST можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем вихретоковые дефектоскопы по всей России курьерскими службами и транспортными компаниями.
