Назначение стендов СИЛА-ЭГ-500:
Стенды испытательные лабораторные СИЛа-ЭГ-500 предназначены для испытания образцов материалов и изделий с наибольшей предельной нагрузкой 500 Н.
Стенды СИЛа-ЭГ применяются для проведения механических испытаний образцов материалов и изделий в режиме растяжения и сжатия в таких отраслях, как производство резины и пластмассы, легкой промышленности и текстиля, деталей дверей и окон, композиционных материалов, электрических проводов и кабелей, запасных частей и аксессуаров для автомобилей, клеевых составов и молний в энергетическом машиностроении, научно-исследовательских институтах и т.д.

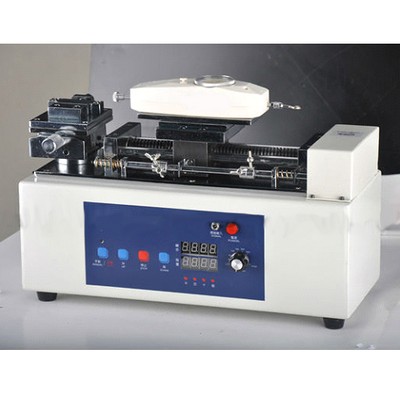

Нагружающая рама выполнена с горизонтально расположенной осью нагружения в виде электромеханического основания, на котором расположены горизонтальный винт, подвижная траверса, статическая область крепления образца, измеритель перемещения подвижной траверсы и панель управления. На подвижной траверсе закрепляется динамометр ДО. Нагружение на образец осуществляется за счет перемещения подвижной траверсы бесступенчатым электромотором. Скорость перемещения траверсы задается в ручную. На дисплее отображается фактическое перемещение траверсы.
Усилие нагружения контролируется по показаниям образцового динамометра ДО.
На стендах СИЛа-ЭГ-500 могут проводиться испытания в соответствие с методиками по ГОСТ 3813, ГОСТ 23785.1, ГОСТ 29104.4, ГОСТ 29104.22, ГОСТ 30358, ГОСТ 16918, ГОСТ 23785.7, ISO 12100-1, 14121-1, EN 60204-1 и др.
Технические характеристики стендов СИЛА-ЭГ-500:
| Модель | СИЛа-ЭГ-500 |
| Наибольшая предельная нагрузка, Н | 500 |
| Определяемая нагрузка, %, от наибольшей | 2-100 |
| Номинальная цена деления единицы наименьшего разряда силоизмерителя, Н | 1,0 |
| Предел допускаемой погрешности измерения нагрузки при прямом ходе, % | ±1(±0,5) |
| Рабочий ход траверсы, не менее, мм | 150 |
| Диапазон задания скорости перемещения подвижной траверсы, мм/мин | 20÷500 |
| Габаритные размеры (ДхШхВ), не более, мм | 580х270х390 |
| Масса, не более, кг | 40 |
| Электропитание, В/Гц | ~220/50 |
Внимание!
По желанию заказчика машины могут быть оснащены различными приспособлениями и захватами в пределах конструкционных возможностей стендов.
|
