Приборы для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров в полосе частот от 0 до 120 МГц по шкале экрана электронно-лучевой трубки (ЭЛТ).

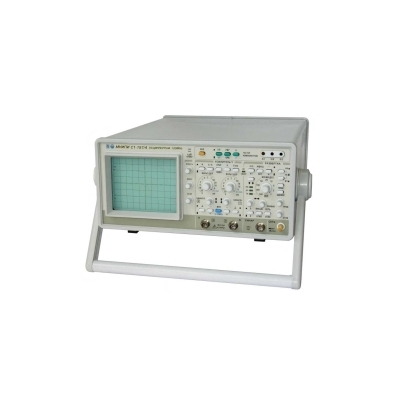

Осфиллограф С1-157/5 имеет блок аналого-цифрового преобразователя (АЦП), предназначенный для наблюдения по двум каналам электрических сигналов и измерения их параметров в полосе частот от 0 до 75 МГц в цифровом режиме.

Технические характеристики осфиллографа С1-157/5:

• Коэф. отклонения: 2мВ...20В/дел(±3%);
• Коэф. развертки: 20нс...0,5с/дел(±4%);
• Входные делители 1:10 по Y;
• Десятикратная растяжка по X;
• Синхрон.: внутр., внешн., сеть, НЧ, ВЧ
• Режимы развертки: авто, ждущий, однократный;
• Режим X-Y, калибратор;
• Вход управления яркостью Z;
• Выход импульса развертки;
• Питание: 230V, 90ВА.

Масса 7,3 кг;
Габариты: 342x402x152 мм;
Экран 80x100мм
