Генератор сигналов высокочастотный Г4-158М

  • Генератор сигналов высокочастотный Г4-158М

    /images/all/3/8949/big/img_5.jpg

    jijijij

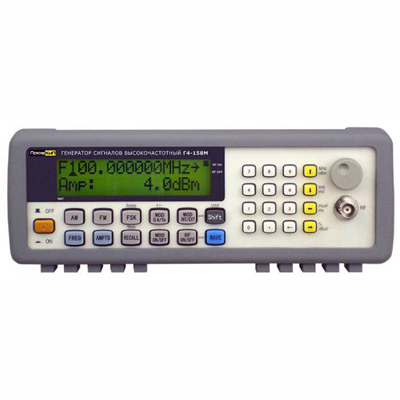

    Генератор сигналов высокочастотный Г4-158М

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ПРОФКИП


Страна производитель: Россия Россия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Генератор сигналов высокочастотный Г4-158М - многофункциональный современный генератор сигналов ВЧ.

Предназначен для регулировки, настройки и испытаний различной радиотехнической аппаратуры, работающей в режимах МК и AM, включая радиовещательную и связную аппаратуру с ОБП.



Прибор ПРОФКИП Г4-158М использует технологию прямого цифрового синтеза (DDS) и представляют собой источник стабильных высокоточных выходных сигналов синусоидальной формы с частотным диапазоном от 100 кГц до 150 МГц и с уровнем выходного сигнала от -127 дБм до +13 дБм.

Генератор сигналов высокочастотный ПРОФКИП Г4-158М может выдавать немодулированный сигнал, а также выдать сигналы с АМ, FM и FSK модуляциями и работать в режиме качания частоты.

ПРОФКИП Г4-158М применяется для наладки, ремонта, лабораторных исследований, проведения многоцелевых тестов и стендовых испытаний приборов и систем, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, а также в образовательных или учебных целях.



Отличительные особенности:



  • Технология прямого цифрового синтеза (DDS)
  • Программируемые компоненты (CPLD) технологии модуляции (ПЛИС)
  • Многообразие интерфейсов и функций хранения
  • Технология поверхностного монтажа (SMT), высокая надежность
  • Частотная модуляция, амплитудная модуляция, частотная манипуляция, свипирование, сохранения /восстановление, режим качания частоты
  • Интерфейс (опционально): RS-232, GPIB



Технические характеристики высокочастотного генератора сигналов Г4-158М:



Параметры

Значения

Частотный диапазон

100 кГц … 150 МГц

Разрешение

1 Гц

Точность частоты

±25 ppm

Стабильность частоты

±5 ppm /день

Выходной уровень

-117 дБм … + 13 дБм (300 МГц)

-117 дБм ± 10 дБм (> 300 МГц)

Разрешение по амплитуде

0.1 дБ

Выходной импеданс

50 Ом

Нелинейность

±1 дБ (выходной уровень = +4 дБм, частота < >

Ослабление

±2 дБ (выходной уровень < -105 >

Гармонические искажения

< > 110 МГц)

Частотная модуляция

Отклонение

0 кГц … 100 кГц

Разрешение

100 Гц

Точность

5% ±50 Гц

Частота модуляции

внутренняя 1 кГц или 400 Гц

Амплитудная модуляция

Глубина

0% … 70% (120% максимум)

Точность

± (1.5% +7% установленного значения)

Частота модуляции

внутренняя 1 кГц или 400 Гц

внешняя: 20 Гц … 10 кГц

Искажение

< >

Источник модуляции

Импеданс

600 Ом (BNC)

Внутренний источник модуляции

частота 1 кГц или 400 Гц, амплитуда 1 Впик

Внешний источник модуляции

амплитуда: 0 Впик … 1 ВПик

Модулирующий генератор (опционально)

Частотный диапазон

1 Гц … 1 МГц

Форма модулирующего сигнала

синус, меандр, импульс, треугольник

Амплитуда выходного сигнала

0.1 Впик-пик …6.0 Впик-пик (с нагрузкой 600 Ом)

Фазовый сдвиг

0.1° … 360°

Фазовое разрешение

0.1°

Общие характеристики

Питание

110 В ... 127 В ± 10 %, 50 Гц ± 2 ГЦ, 220 В ... 240 В ± 10 %, 60 Гц ± 2 Гц

Габариты

240х90х363 мм

Вес

3 кг



Комплект поставки:



  • Генератор сигналов высокочастотный ПРОФКИП Г4-158М
  • Кабель BNC-BNC
  • Кабель RS-232
  • Кабель питания
  • Руководство по эксплуатации



Дополнительно:



  • Интерфейс GPIB
