Комплект ударно-механический Ударник-АГ-112

  • Комплект ударно-механический Ударник-АГ-112

    /images/all/3/935/big/img_5.jpg

    jijijij

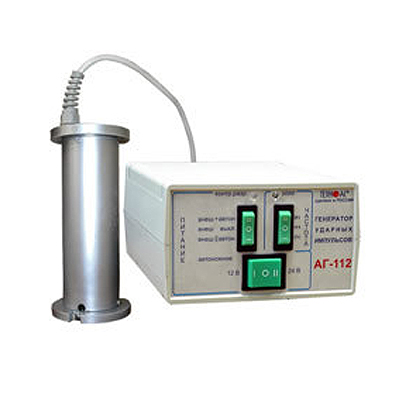

    Комплект ударно-механический Ударник-АГ-112

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ТЕХНО-АС


Страна производитель: Россия Россия

Гарантия: 2 года
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Комплект ударно-механический Ударник АГ-112

Тип оборудования: трассоискатель, трубоискатель
Страна производитель: Россия
Серия: Ударник
Модель: Ударник АГ-112
Описание: комплект для поиска подземных трубопроводов

Гарантия на трубоискатель Ударник АГ-112 : 24 месяца

Трассопоисковый комплект Ударник АГ-112

Назначение комплекта ударно-механического Ударник АГ-112

Комплект ударно-механический «Ударник АГ-112» применяется для определении мест расположения трубопроводов из любых материалов (в том числе и неэлектропроводящих) акустическим методом. Акустический метод, отличие от электромагнитного, характеризуется полным отсутствием паразитных наводок на соседние объекты (трубы) и очень высокой точностью локализации (резким затуханием сигнала при удалении от объекта). Акустический метод незаменим при трассировке металлических трубопроводов в условиях высоких индустриальных помех, когда затруднена электромагнитная локализация. Дальность трассировки зависит от внешних факторов, таких как вид и плотность грунта, глубина расположения, материал и наполненность трубопровода. Наибольшая дальность достигается при применении максимально допустимого питания генератора от четырех аккумуляторов по 12В (например: два автономных + дополнительный (входит в комплект) + внешний автомобильный) и, в большинстве случаев, превосходит 150м для неметаллических и 300м для металлических труб. В комплекте Ударник имеются все необходимые коммутаторы и приспособления для комбинирования источников питания (автономные, дополнительный и, если есть, внешний) с целью повышения напряжения и дальности или емкости (и, соответственно, времени непрерывной работы).

Генератор АГ-112 предназначен для создания электрических импульсов, регулируемой амплитуды и частоты. Прибор АГ-112 представляет собой электронный блок со встроенными (автономными) аккумуляторами питания. На передней панели расположены органы управления и индикации. На задней панели - разъемы для под-ключения ударного механизма и внешнего питания (или зарядного устройства).

Нагрузкой генератора является ударный механизм «УМ-112», который представляет собой электромеханическое устройство для производства ударов по объекту (трубе), на котором оно крепится посредством цепи с переменной длиной рабочей части и фиксирующим рычагом. Звук от ударного механизма распространяется по трубопроводу и, через грунт, воспринимается акустическим датчиком. Сигнал датчика, после усиления и фильт-рации в приемнике, отображается индикатором и поступает на головные телефоны. Оператор по максимальному уровню сигнала или по специфическому стуку определяет место расположения трубопровода.

Технические характеристики комплекта ударно-механического Ударник АГ-112

Режимы питания "АГ-112":
1) автономное ("12В" или "24В");
2) внешнее;
3) внешнее и автономное с взаимной развязкой ("внеш II автон") ;
4) внешнее последовательно с автономным ("внеш + автон").
Встроенные аккумуляторы. Внешний источник питания. Внешний источник или встроенные аккумуляторы или оба источника с суммированием токов. В зависимости от соотношения напряжений. Оба источника с суммированием напряжений.
Напряжение внешнего источника питания "АГ-112", В:
Режим 2
Режим 3
Режим 4

от 12 до 50
от 12до 50
не более 50 - Uавт*

Импульсный ток "АГ-112", от внешнего источника питания
с нагрузкой "УМ-112", А:
Режим 2
Режим 3 при  Uвн > Uавт
Uвн < />Режим 4



0,6 Uвн*
0,6 Uвн
0
0,6 (Uвн + Uавт)

Средний ток потребления  "АГ-112", не более, мА15
Импульсная выходная мощность "АГ-112" в нагрузку "УМ-112" при максимальном напряжении питания, кВт1,5

Частота следования импульсов "АГ-112", имп/мин
"нч"
"сч"
"вч"


20±4
40±6
80±8

Время непрерывной работы "АГ-112" не менее, час
- при максимально допустимом напряжении питания (50В с добавлением внешнего) и максимальной частоте ударов (80уд/мин)
- при минимально допустимом напряжении питания (12В штатный комплект) и минимальной частоте ударов (20уд/мин)



4,5


54
Рабочее положение крепления ударного механизма на трубу
- допустимое
- оптимальное для максимальной дальности трассировки

любое
верхнее
Длина соединительного кабеля "УМ-112", не менее, м5
Диаметр исследуемой трубы, ммот 50 до 300
Габаритные размеры, не более, мм
"АГ-112"
"УМ-112"

135 х 200 х 80
90 х 200
Масса комплекта, не более, кг6

Состав комплекта Ударник АГ-112:

- Генератор АГ-112;
- Ударный механизм УМ-112.
- Дополнительный аккумулятор.

Комплект ударно-механический Ударник АГ-112
