Трассотечепоисковый комплект Успех-ТПТ-512

  • Трассотечепоисковый комплект Успех-ТПТ-512

    /images/all/3/936/big/img_5.jpg

    jijijij

    Трассотечепоисковый комплект Успех-ТПТ-512

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ТЕХНО-АС


Страна производитель: Россия Россия

Гарантия: 2 года
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Трассотечеискатель Успех-ТПТ-512

Тип оборудования: трассоискатель, трассотечеискатель
Страна производитель: Россия
Серия: Успех
Модель: Успех-ТПТ-512
Описание: комплект для трассопоиска и поиска утечек

Гарантия на трассоискатель Успех-ТПТ-512: 24 месяца

Трассопоисковый комплект Успех-ТПТ-512

В состав трассотечепоискового комплекта входит генератор АГ-144 - прибор нового поколения.
В одном приборе совмещены генератор электромагнитных импульсов и генератор ударной установки.

Назначение трассотечеискателя Успех-ТПТ-512

Комплект трассотечепоисковый "Успех ТПТ-512" предназначен для:

  • определения местоположения и глубины залегания скрытых коммуникаций (металлических и неметаллических трубопроводов, кабельных линии) на глубине до 6 м и удалении более 5 км от места подключения генератора,
  • трассировка коммуникаций в канальной и бесканальной прокладке электромагнитным и акустическим методами
  • определения мест повреждения кабельных линий электромагнитным и акустическим методами,
  • обследования участков местности перед проведением земляных работ,
  • обнаружения мест разгерметизации трубопроводов на глубине до 6 м.

Трассотечеискатель "Успех ТПТ-512" - универсальный многофункциональный комплект, в котором объединены три устройства:

1. Трассоискатель с акустическим датчиком

Особенности акустического трассоискателя:

  • использование в работе генератора переменной мощности АГ-144 (7,5 Вт -180 Вт) и механизма ударного «УМ-112» (единственного в России)
  • полное отсутствие паразитных наводок на соседние объекты (трубы)
  • очень высокая точность локализации

Акустический метод применяется при определении мест расположения металлических и неметаллических трубопроводов, он незаменим при трассировке металлических трубопроводов в условиях высоких индустриальных помех, когда затруднена электромагнитная локализация (находящиеся рядом коммуникации, такие как трубы, кабели, металлические предметы; индустриальные помехи, такие как линии электропередач, железнодорожные и трамвайные линии и т.д.)

2. Трассоискатель с электромагнитным датчиком

Особенности электромагнитного трассоискателя:

  • возможность выбора мощности от 7,5 до 180 Вт
  • автоматическое согласование с нагрузкой, что позволяет выдавать определенную мощность сигнала в случайную нагрузку.
  • применяется генерация переменного синусоидального тока (постоянными или кратковременными импульсами).
  • длительное время работы (до 18 часов при выборе малой мощности)

3. Течеискатель с акустическим датчиком

Особенности: высокая чувствительность акустического датчика.

Особенности приемника АП-015:

  • Чрезвычайно маленькие размеры и вес приемника (помещается в руке или во внутреннем кармане куртки. Имеется крепление к поясу).
  • Не требует обязательного постоянного наблюдения дисплея, благодаря достаточной информативности звуковой индикации о номинальных и экстремальных уровнях сигнала (специальные «тревожные» звуки указывают каким именно регулятором следует устранить «зашкаливание»). Достаточно иметь оперативный доступ к регуляторам.
  • «Мелодичные», приятные для слуха оператора синтезированные звуки трех видов конкретно информируют о приближении / удалении трассы. Один из видов синтезированного звука позволяет непосредственно выбрать ноту «по вкусу оператора» (плавным регулятором «частота»), громкость звучания которой будет соответствовать уровню принятого сигнала.
  • Прибор позволяет осуществлять трассопоиск без применения головных телефонов, благодаря встроенному излучателю синтезированного звука (неизменная громкость, нота выше - приближение, нота ниже - удаление).
  • Плавно регулируемый фильтр высокой избирательности позволяет при течепоиске аккуратно «отрезать» мешающие звуки без ущерба для характерных звуков искомой утечки.
  • Повышенная помехозащищенность (обеспечивается дополнительной предварительной фильтрацией в первом каскаде усилителей датчиков).
  • Комфортный уровень звука в головных телефонах устанавливается оператором независимо от других настроек. Отдельная регулировка громкости не дает прибору возможности «бить по ушам» при неожиданном возрастании уровня сигнала.
  • Имеется режим «HOLD» (хранение) при котором прекращаются измерения и отключается звуковая индикация, а последние показания «запоминаются». Режим особенно актуален в течепоиске для «тихой перестановки» геомикрофона АД-225, а также для сравнения показаний «до и после».
  • Возможность использования в качестве дополнительного оборудования: датчика контроля качества изоляции ДКИ-115, датчика - определителя дефектов коммуникаций ДОДК-115
Технические характеристики трассотечепоскового комплекта Успех-ТПТ-512 :
Частоты генерируемого сигнала, Гц

Частоты SIN f1 / f2 / f3, ±0,1%

512/1024/8928

Частоты следования ударов нч / сч / вч

0,5/1/2

Режимы генерации

«SIN» «непрерыв»
«SIN» «»
«SIN» «3част»
«УДАР»

Выходные параметры синусоидальной генерации

Максимальное выходное напряжение, В

при автономном питании
с добавлением внешнего аккумулятора 12/24В
- при питании от сетевого блока


ПАРАМЕТР

ТРАССОПОИСК

ТЕЧЕПОИСК

Вид работы (трассопоиск/течепоиск)

Определяется подключенным датчиком

Центральная частота фильтра приемника, Гц

Переключаемая.
50/100/512/1024/8928

Плавно регулируемая в диапазоне 125...2500

Добротность фильтра приемника (Q)

Не менее 80.

Переключаемая.
0,6/0,8/1/1,4/1,8/2,3/3/4
(Чебышев; 0,1db; 4-й порядок)

«Широкая полоса», Гц

40...10000

110...2900

Помехозащита входа (предварительная фильтрация в усилителе датчика)

Переключаемый резонансный фильтр. (50/ 100/ 512/ 1024/ 8928 Гц, Q не менее 10).

Полосовой фильтр.
(Чебышев; 0,5db; 6-й порядок; 110...2900Гц)

Максимальный коэффициент усиления электрического тракта и динамический диапазон входного сигнала, дБ

90

68

Датчик

Индукционый

Пьезокристаллический

Визуальная индикация
(ЖКИ)

Символы и значения выбираемых режимов и параметров.

Цифровое значение уровня сигнала (%)

MAX за период измерений

MIN за период измерений

Линейная анимация уровня сигнала (12сегментов)

Текущее значение уровня сигнала («быстрые» сегменты)
- MAX за период измерений («медленный» сегмент)

Звуковая индикация

Головные телефоны - натуральный широкополосный или отфильтрованный сигнал.

Головные телефоны - синтезированный звук (три вида)

-

Встроенный излучатель - синтезированный звук (один вид)

Звуковая сигнализация

Перегрузка на выходе датчика
Перегрузка на выходе фильтра

Максимальная выходная мощность на головных телефонах, не менее, мВт

120

Питание

Напряжение 2...3,5В. Алкалиновые батереи АА 1,5В (2шт.).
По запросу потребителя - аккумуляторы АА 1,2В 2,6Ач,
2шт. (работа) + 2шт. (запас) с четырехместным автоматическим ЗУ (от осветительной 220В или бортовой 12В сети).

Время зарядки одной пары аккумуляторов, не более, ч

3

Время непрерывной работы от одной пары источников питания, не менее, ч

20

Масса электронного блока, кг

0,2

Габаритные размеры электронного блока, мм

185´ 65´ 30


Электромагнитный датчик ЭМД-230:

Тип преобразователя

резонансная ферритовая магнитная антенна

Частота резонанса, Гц

8928; 1024; 512 Гц

Тип питания

от приемника

Коммутация резонанса

принудительная (управляется приемником)


Датчик акустический АД - 225:
Чувствительность, V/g

5

Габаритные размеры прибора, не более, мм

105х75

Масса, не более, кг

1,5


Механизм ударный УМ-112:
Рабочее положение крепления ударного механизма на трубу
- допустимое
- оптимальное для максимальной дальности трассировки

любое
верхнее

Длина соединительного кабеля "УМ-112", не менее, м

5

Диаметр исследуемой трубы, мм

от 50

Габаритные размеры, не более, мм

90 х 200

Масса комплекта, не более, кг

3


Индуктивная антенна - 301.2:

Максимальная мощность, подводимая к «рамке», не более Вт

10

Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом

36

Тип корпуса

пластмассовый, герметичный





Технические характеристики:

Частоты генерируемого сигнала, Гц

Частоты SIN f1 / f2 / f3, ±0,1%

512/1024/8928

Частоты следования ударов нч / сч / вч

0,5/1/2

Режимы генерации

«SIN» «непрерыв»
«SIN» «»
«SIN» «3част»
«УДАР»

Выходные параметры синусоидальной генерации

Максимальное выходное напряжение, В

при автономном питании
с добавлением внешнего аккумулятора 12/24В
- при питании от сетевого блока


ПАРАМЕТР

ТРАССОПОИСК

ТЕЧЕПОИСК

Вид работы (трассопоиск/течепоиск)

Определяется подключенным датчиком

Центральная частота фильтра приемника, Гц

Переключаемая.
50/100/512/1024/8928

Плавно регулируемая в диапазоне 125...2500

Добротность фильтра приемника (Q)

Не менее 80.

Переключаемая.
0,6/0,8/1/1,4/1,8/2,3/3/4
(Чебышев; 0,1db; 4-й порядок)

«Широкая полоса», Гц

40...10000

110...2900

Помехозащита входа (предварительная фильтрация в усилителе датчика)

Переключаемый резонансный фильтр. (50/ 100/ 512/ 1024/ 8928 Гц, Q не менее 10).

Полосовой фильтр.
(Чебышев; 0,5db; 6-й порядок; 110...2900Гц)

Максимальный коэффициент усиления электрического тракта и динамический диапазон входного сигнала, дБ

90

68

Датчик

Индукционый

Пьезокристаллический

Визуальная индикация
(ЖКИ)

Символы и значения выбираемых режимов и параметров.

Цифровое значение уровня сигнала (%)

MAX за период измерений

MIN за период измерений

Линейная анимация уровня сигнала (12сегментов)

Текущее значение уровня сигнала («быстрые» сегменты)
- MAX за период измерений («медленный» сегмент)

Звуковая индикация

Головные телефоны - натуральный широкополосный или отфильтрованный сигнал.

Головные телефоны - синтезированный звук (три вида)

-

Встроенный излучатель - синтезированный звук (один вид)

Звуковая сигнализация

Перегрузка на выходе датчика
Перегрузка на выходе фильтра

Максимальная выходная мощность на головных телефонах, не менее, мВт

120

Питание

Напряжение 2...3,5В. Алкалиновые батереи АА 1,5В (2шт.).
По запросу потребителя - аккумуляторы АА 1,2В 2,6Ач,
2шт. (работа) + 2шт. (запас) с четырехместным автоматическим ЗУ (от осветительной 220В или бортовой 12В сети).

Время зарядки одной пары аккумуляторов, не более, ч

3

Время непрерывной работы от одной пары источников питания, не менее, ч

20

Масса электронного блока, кг

0,2

Габаритные размеры электронного блока, мм

185´ 65´ 30


Электромагнитный датчик ЭМД-230:

Тип преобразователя

резонансная ферритовая магнитная антенна

Частота резонанса, Гц

8928; 1024; 512 Гц

Тип питания

от приемника

Коммутация резонанса

принудительная (управляется приемником)


Датчик акустический АД - 225:
Чувствительность, V/g

5

Габаритные размеры прибора, не более, мм

105х75

Масса, не более, кг

1,5


Механизм ударный УМ-112:
Рабочее положение крепления ударного механизма на трубу
- допустимое
- оптимальное для максимальной дальности трассировки

любое
верхнее

Длина соединительного кабеля "УМ-112", не менее, м

5

Диаметр исследуемой трубы, мм

от 50

Габаритные размеры, не более, мм

90 х 200

Масса комплекта, не более, кг

3


Индуктивная антенна - 301.2:

Максимальная мощность, подводимая к «рамке», не более Вт

10

Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом

36

Тип корпуса

пластмассовый, герметичный

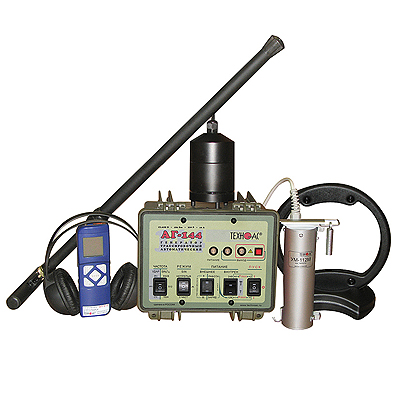

Комплект поставки трассотечеискателя Успех-ТПТ-512:

  • Генератор АГ-144
  • Ударный механизм «УМ - 112»
  • Приёмник АП-015
  • Электромагнитный датчик ЭМД-230
  • Датчик акустический АД-225
  • Антенна рамочная ИЭМ-301.2
  • Головные телефоны
  • Провода соединительные
  • Дополнительные принадлежности

Трассотечеискатель Успех-ТПТ-512

Введите число *


Введите число *

ПОХОЖИЕ ТОВАРЫ

Трассотечепоисковый комплект Успех-ТПТ-512

Трассотечеискатель Успех-ТПТ-512

Тип оборудования: трассоискатель, трассотечеискатель
Страна производитель: Россия
Серия: Успех
Модель: Успех-ТПТ-512
Описание: комплект для трассопоиска и поиска утечек

Гарантия на трассоискатель Успех-ТПТ-512: 24 месяца

Трассопоисковый комплект Успех-ТПТ-512

В состав трассотечепоискового комплекта входит генератор АГ-144 - прибор нового поколения.
В одном приборе совмещены генератор электромагнитных импульсов и генератор ударной установки.

Назначение трассотечеискателя Успех-ТПТ-512

Комплект трассотечепоисковый "Успех ТПТ-512" предназначен для:

  • определения местоположения и глубины залегания скрытых коммуникаций (металлических и неметаллических трубопроводов, кабельных линии) на глубине до 6 м и удалении более 5 км от места подключения генератора,
  • трассировка коммуникаций в канальной и бесканальной прокладке электромагнитным и акустическим методами
  • определения мест повреждения кабельных линий электромагнитным и акустическим методами,
  • обследования участков местности перед проведением земляных работ,
  • обнаружения мест разгерметизации трубопроводов на глубине до 6 м.

Трассотечеискатель "Успех ТПТ-512" - универсальный многофункциональный комплект, в котором объединены три устройства:

1. Трассоискатель с акустическим датчиком

Особенности акустического трассоискателя:

  • использование в работе генератора переменной мощности АГ-144 (7,5 Вт -180 Вт) и механизма ударного «УМ-112» (единственного в России)
  • полное отсутствие паразитных наводок на соседние объекты (трубы)
  • очень высокая точность локализации

Акустический метод применяется при определении мест расположения металлических и неметаллических трубопроводов, он незаменим при трассировке металлических трубопроводов в условиях высоких индустриальных помех, когда затруднена электромагнитная локализация (находящиеся рядом коммуникации, такие как трубы, кабели, металлические предметы; индустриальные помехи, такие как линии электропередач, железнодорожные и трамвайные линии и т.д.)

2. Трассоискатель с электромагнитным датчиком

Особенности электромагнитного трассоискателя:

  • возможность выбора мощности от 7,5 до 180 Вт
  • автоматическое согласование с нагрузкой, что позволяет выдавать определенную мощность сигнала в случайную нагрузку.
  • применяется генерация переменного синусоидального тока (постоянными или кратковременными импульсами).
  • длительное время работы (до 18 часов при выборе малой мощности)

3. Течеискатель с акустическим датчиком

Особенности: высокая чувствительность акустического датчика.

Особенности приемника АП-015:

  • Чрезвычайно маленькие размеры и вес приемника (помещается в руке или во внутреннем кармане куртки. Имеется крепление к поясу).
  • Не требует обязательного постоянного наблюдения дисплея, благодаря достаточной информативности звуковой индикации о номинальных и экстремальных уровнях сигнала (специальные «тревожные» звуки указывают каким именно регулятором следует устранить «зашкаливание»). Достаточно иметь оперативный доступ к регуляторам.
  • «Мелодичные», приятные для слуха оператора синтезированные звуки трех видов конкретно информируют о приближении / удалении трассы. Один из видов синтезированного звука позволяет непосредственно выбрать ноту «по вкусу оператора» (плавным регулятором «частота»), громкость звучания которой будет соответствовать уровню принятого сигнала.
  • Прибор позволяет осуществлять трассопоиск без применения головных телефонов, благодаря встроенному излучателю синтезированного звука (неизменная громкость, нота выше - приближение, нота ниже - удаление).
  • Плавно регулируемый фильтр высокой избирательности позволяет при течепоиске аккуратно «отрезать» мешающие звуки без ущерба для характерных звуков искомой утечки.
  • Повышенная помехозащищенность (обеспечивается дополнительной предварительной фильтрацией в первом каскаде усилителей датчиков).
  • Комфортный уровень звука в головных телефонах устанавливается оператором независимо от других настроек. Отдельная регулировка громкости не дает прибору возможности «бить по ушам» при неожиданном возрастании уровня сигнала.
  • Имеется режим «HOLD» (хранение) при котором прекращаются измерения и отключается звуковая индикация, а последние показания «запоминаются». Режим особенно актуален в течепоиске для «тихой перестановки» геомикрофона АД-225, а также для сравнения показаний «до и после».
  • Возможность использования в качестве дополнительного оборудования: датчика контроля качества изоляции ДКИ-115, датчика - определителя дефектов коммуникаций ДОДК-115
Технические характеристики трассотечепоскового комплекта Успех-ТПТ-512 :
Частоты генерируемого сигнала, Гц

Частоты SIN f1 / f2 / f3, ±0,1%

512/1024/8928

Частоты следования ударов нч / сч / вч

0,5/1/2

Режимы генерации

«SIN» «непрерыв»
«SIN» «»
«SIN» «3част»
«УДАР»

Выходные параметры синусоидальной генерации

Максимальное выходное напряжение, В

при автономном питании
с добавлением внешнего аккумулятора 12/24В
- при питании от сетевого блока


ПАРАМЕТР

ТРАССОПОИСК

ТЕЧЕПОИСК

Вид работы (трассопоиск/течепоиск)

Определяется подключенным датчиком

Центральная частота фильтра приемника, Гц

Переключаемая.
50/100/512/1024/8928

Плавно регулируемая в диапазоне 125...2500

Добротность фильтра приемника (Q)

Не менее 80.

Переключаемая.
0,6/0,8/1/1,4/1,8/2,3/3/4
(Чебышев; 0,1db; 4-й порядок)

«Широкая полоса», Гц

40...10000

110...2900

Помехозащита входа (предварительная фильтрация в усилителе датчика)

Переключаемый резонансный фильтр. (50/ 100/ 512/ 1024/ 8928 Гц, Q не менее 10).

Полосовой фильтр.
(Чебышев; 0,5db; 6-й порядок; 110...2900Гц)

Максимальный коэффициент усиления электрического тракта и динамический диапазон входного сигнала, дБ

90

68

Датчик

Индукционый

Пьезокристаллический

Визуальная индикация
(ЖКИ)

Символы и значения выбираемых режимов и параметров.

Цифровое значение уровня сигнала (%)

MAX за период измерений

MIN за период измерений

Линейная анимация уровня сигнала (12сегментов)

Текущее значение уровня сигнала («быстрые» сегменты)
- MAX за период измерений («медленный» сегмент)

Звуковая индикация

Головные телефоны - натуральный широкополосный или отфильтрованный сигнал.

Головные телефоны - синтезированный звук (три вида)

-

Встроенный излучатель - синтезированный звук (один вид)

Звуковая сигнализация

Перегрузка на выходе датчика
Перегрузка на выходе фильтра

Максимальная выходная мощность на головных телефонах, не менее, мВт

120

Питание

Напряжение 2...3,5В. Алкалиновые батереи АА 1,5В (2шт.).
По запросу потребителя - аккумуляторы АА 1,2В 2,6Ач,
2шт. (работа) + 2шт. (запас) с четырехместным автоматическим ЗУ (от осветительной 220В или бортовой 12В сети).

Время зарядки одной пары аккумуляторов, не более, ч

3

Время непрерывной работы от одной пары источников питания, не менее, ч

20

Масса электронного блока, кг

0,2

Габаритные размеры электронного блока, мм

185´ 65´ 30


Электромагнитный датчик ЭМД-230:

Тип преобразователя

резонансная ферритовая магнитная антенна

Частота резонанса, Гц

8928; 1024; 512 Гц

Тип питания

от приемника

Коммутация резонанса

принудительная (управляется приемником)


Датчик акустический АД - 225:
Чувствительность, V/g

5

Габаритные размеры прибора, не более, мм

105х75

Масса, не более, кг

1,5


Механизм ударный УМ-112:
Рабочее положение крепления ударного механизма на трубу
- допустимое
- оптимальное для максимальной дальности трассировки

любое
верхнее

Длина соединительного кабеля "УМ-112", не менее, м

5

Диаметр исследуемой трубы, мм

от 50

Габаритные размеры, не более, мм

90 х 200

Масса комплекта, не более, кг

3


Индуктивная антенна - 301.2:

Максимальная мощность, подводимая к «рамке», не более Вт

10

Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом

36

Тип корпуса

пластмассовый, герметичный





Технические характеристики:

Частоты генерируемого сигнала, Гц

Частоты SIN f1 / f2 / f3, ±0,1%

512/1024/8928

Частоты следования ударов нч / сч / вч

0,5/1/2

Режимы генерации

«SIN» «непрерыв»
«SIN» «»
«SIN» «3част»
«УДАР»

Выходные параметры синусоидальной генерации

Максимальное выходное напряжение, В

при автономном питании
с добавлением внешнего аккумулятора 12/24В
- при питании от сетевого блока


ПАРАМЕТР

ТРАССОПОИСК

ТЕЧЕПОИСК

Вид работы (трассопоиск/течепоиск)

Определяется подключенным датчиком

Центральная частота фильтра приемника, Гц

Переключаемая.
50/100/512/1024/8928

Плавно регулируемая в диапазоне 125...2500

Добротность фильтра приемника (Q)

Не менее 80.

Переключаемая.
0,6/0,8/1/1,4/1,8/2,3/3/4
(Чебышев; 0,1db; 4-й порядок)

«Широкая полоса», Гц

40...10000

110...2900

Помехозащита входа (предварительная фильтрация в усилителе датчика)

Переключаемый резонансный фильтр. (50/ 100/ 512/ 1024/ 8928 Гц, Q не менее 10).

Полосовой фильтр.
(Чебышев; 0,5db; 6-й порядок; 110...2900Гц)

Максимальный коэффициент усиления электрического тракта и динамический диапазон входного сигнала, дБ

90

68

Датчик

Индукционый

Пьезокристаллический

Визуальная индикация
(ЖКИ)

Символы и значения выбираемых режимов и параметров.

Цифровое значение уровня сигнала (%)

MAX за период измерений

MIN за период измерений

Линейная анимация уровня сигнала (12сегментов)

Текущее значение уровня сигнала («быстрые» сегменты)
- MAX за период измерений («медленный» сегмент)

Звуковая индикация

Головные телефоны - натуральный широкополосный или отфильтрованный сигнал.

Головные телефоны - синтезированный звук (три вида)

-

Встроенный излучатель - синтезированный звук (один вид)

Звуковая сигнализация

Перегрузка на выходе датчика
Перегрузка на выходе фильтра

Максимальная выходная мощность на головных телефонах, не менее, мВт

120

Питание

Напряжение 2...3,5В. Алкалиновые батереи АА 1,5В (2шт.).
По запросу потребителя - аккумуляторы АА 1,2В 2,6Ач,
2шт. (работа) + 2шт. (запас) с четырехместным автоматическим ЗУ (от осветительной 220В или бортовой 12В сети).

Время зарядки одной пары аккумуляторов, не более, ч

3

Время непрерывной работы от одной пары источников питания, не менее, ч

20

Масса электронного блока, кг

0,2

Габаритные размеры электронного блока, мм

185´ 65´ 30


Электромагнитный датчик ЭМД-230:

Тип преобразователя

резонансная ферритовая магнитная антенна

Частота резонанса, Гц

8928; 1024; 512 Гц

Тип питания

от приемника

Коммутация резонанса

принудительная (управляется приемником)


Датчик акустический АД - 225:
Чувствительность, V/g

5

Габаритные размеры прибора, не более, мм

105х75

Масса, не более, кг

1,5


Механизм ударный УМ-112:
Рабочее положение крепления ударного механизма на трубу
- допустимое
- оптимальное для максимальной дальности трассировки

любое
верхнее

Длина соединительного кабеля "УМ-112", не менее, м

5

Диаметр исследуемой трубы, мм

от 50

Габаритные размеры, не более, мм

90 х 200

Масса комплекта, не более, кг

3


Индуктивная антенна - 301.2:

Максимальная мощность, подводимая к «рамке», не более Вт

10

Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом

36

Тип корпуса

пластмассовый, герметичный


Комплект поставки трассотечеискателя Успех-ТПТ-512:

  • Генератор АГ-144
  • Ударный механизм «УМ - 112»
  • Приёмник АП-015
  • Электромагнитный датчик ЭМД-230
  • Датчик акустический АД-225
  • Антенна рамочная ИЭМ-301.2
  • Головные телефоны
  • Провода соединительные
  • Дополнительные принадлежности

Трассотечеискатель Успех-ТПТ-512

0 RUB
Цены носят справочный характер и не являются публичной офертой, определяемой положениями п. 2 ст. 437 ГК РФ.
Технические характеристики (спецификация) оборудования, внешний вид и комплект поставки могут быть изменены производителем без предварительного уведомления.
Во избежание недоразумений просьба уточнять у специалистов отдела продаж. © 2024
