Кабелетрассоискатель Атлет ТЭК-120

  • Кабелетрассоискатель Атлет ТЭК-120

    /images/all/3/944/big/img_5.jpg

    jijijij

    Кабелетрассоискатель Атлет ТЭК-120

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ТЕХНО-АС


Страна производитель: Россия Россия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: кабелеискатель, трассоискатель, кабелетрассоискатель, трассокабелеискатель, трассопоисковый комплект

Производитель трассоискателей: Россия
Серия: Атлет ТЭК

Модель: Атлет ТЭК-120

Описание: прибор для поиска кабелей, коммуникаций и трубопроводов, а также контроля изоляции

Гарантия на кабелетрассоискатель Атлет ТЭК-120: 12 месяцев.

Назначение прибора:

Кабелетрассоискатель Атлет ТЭК-120 предназначен для поиска подземных трасс, электрических кабелей и трубопроводов, а также определения глубины их залегания и мест повреждения. Генератор мощностью 120-270 Вт (в зависимости от режима работы) используется как источник тока синусоидальной формы звуковой частоты для определения мест повреждения силовых кабельных линий индукционным методом. Позволяет прибору производить трассировку с высокой дальностью и осуществлять высокоэффективный поиск мест повреждения кабелей.

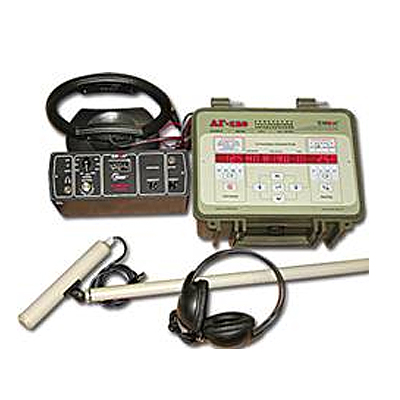

Состав трассопоискового комплекта Атлет ТЭК-120:

  • генератор АГ-120;
  • приемник АП-010М;
  • электромагнитный датчик ЭМД-227М;
  • антенна рамочная ИЭМ-301.2;
  • головные телефоны;
  • провода соединительные;
  • дополнительные принадлежности.

Кабелетрассоискатель Атлет ТЭК-120 выполняет следующие функции:

  • Трассировка кабеля и определение глубины залегания
  • Поиск места повреждения силового кабеля
  • Поиск металлических трубопроводов и определение глубины залегания
  • Поиск мест пересечения трубопроводов и кабеля
  • Трассировка и контроль изоляции защитных покрытий газопровода

Особенности генератора АГ-120:

  • Мультичастотный генератор (200...10000 Гц) позволяет работать с любым поисковым приемником, как российского, так и импортного производства, использующих данный диапазон частот.
  • Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника.
  • Автоматический выбор выходной мощности "интеллектуальной" программой выбора мощности.
  • Встроенный "мультиметр выхода" показывает напряжение, ток, сопротивление и мощность в нагрузке.
  • Высокий выходной ток (до 15А) позволяет эффективно работать на "низкоомных" (до КЗ) нагрузках (например, заземленных трубопроводах).
  • Высокое выходное напряжение (220В автоном./330 В с дополнит. аккумулятором) позволяет эффективно трассировать "высокоомные" коммуникации большой протяженности.
  • Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами и датчиком контроля изоляции.
  • Возможность работы в дождливую погоду (вкл/откл.; просмотр параметров с закрытой крышкой).
  • Пониженная частота 512 Гц позволяет более точно определить место прохождения коммуникаций в сложных городских условиях.

Технические характеристики устройства для трассопоиска:

Генератор АГ-120
Частоты генерируемого сигнала, Гц
частоты f1, f2, f3 («постоянные»)выбираются пользователем в диапазоне 200...9999 Гц с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память.
частота f4 («временная»)выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания.
Режимы генерации
режим 1непрерывный «НП»
режим 2
длительность импульса, мс
частота следования импульсов, Гц
кратковременные посылки «ПР»
100
1
режим 3
длительность импульса, мс
частота следования импульсов, Гц
трехчастотный (посылки с чередованием частот f1, f2, f3) «3F»
100
2,3
Выходные параметры
Выходной ток, А
максимальный в ручном режиме:
- непрерывная и трехчастотная генерация
- импульсные посылки

10
15
задаваемый для автосогласования четыре значения (I1, I2, I3, I4) выбираются пользователем в диапазоне 0,1...9,9А с дискретностью 0,1А и заносятся в энергонезависимую память
Максимальное выходное напряжение, В
- при автономном питании
- с добавлением внешнего аккумулятора 12В
- при питании от сетевого блока
220
330
140
Максимальная выходная мощность при полностью заряженных аккумуляторах, Вт
- при автономном питании или от внешнего аккумулятора 24В 120 непрерывно и «3F» на 1,2...300 Ом / 180 импульсы на 0,8...200 Ом
- с добавлением внешнего аккумулятора 12В 180 непрерывно и «3F» на 1,8...450 Ом / 270 импульсы на 1,2...300 Ом
- от сетевого блока (СБП) 70 на 0,7...200 Ом
ПРИМЕЧАНИЕ.
При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,4кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3dB.
Допустимое сопротивление нагрузки
любое
Огранич. тока на «низкоомных» нагрузках,
«Uмакс» на «высокоомных» нагрузках.
Диапазон сопротивлений согласованной нагрузки, не уже, Ом
для минимального задаваемого тока (0,1А)
- при автономном питании
-с добавлением внешнего аккумулятора 12В

4...2200
4...3300
для максимального непрерывного тока (10А)
- при автономном питании
- с добавлением внешнего аккумулятора 12В

0...1,2
0...1,8
для максимального тока в импульсе (15А)
- при автономном питании
- с добавлением внешнего ак-кумулятора 12В

0...0,8
0...1,2
Согласование с нагрузкой
- автоматическое, обеспечивающее достижение заданного тока в нагрузке
- ручное
Источники питания
Встроенный аккумуляторный комплект два свинцово - кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/24Ач или 24В/12Ач
Ресурс питания при температуре окружающей среды 0ºС в зависимости от изначально достигнутой мощности не менее, час
- непрерывная генерация 1,2 при 120Вт автономно/180Вт с доп. акк. 12В
3 при 60Вт автономно/90Вт с доп. акк. 12В
- импульсные посылки одной частоты 8 при 180Вт автономно/270Вт с доп. акк. 12В
20 при 90Вт автономно/130Вт с доп. акк. 12В
- импульсные посылки трех частот 4 при 120Вт автономно/180Вт с доп. акк. 12В
10 при 60Вт автономно/90Вт с доп. акк. 12В
Время зарядки автономных аккумуляторов не более, час 8
Сетевой блок для работы или зарядки аккумулятороввыходное напряжение 15В, выходной ток 15А max
Допустимые внешние аккумуляторы11...14В / 22...28В ≥24Ач
Функциональные особенности
Автоматические функции - выбор оптимального режима питания (коммутация внутренних и внешнего источников питания)
- автосогласование (достижение заданного тока в нагрузке)
- автоматический «интеллектуальный» выбор выходной мощности
- специальная программа управления передающей антенной
- встроенное автоматическое зарядное устройство
- автоотключение питания при «длительном» простое (1мин)
Автоматические выключения генерации (зарядки)- при разряде аккумуляторов ниже допустимой нормы (предотвращение глубокого необратимого разряда)
- при несоответствии внешнего напряжения режиму зарядки
- при превышении допустимого потребляемого тока
- при отключении внешнего питания в процессе генерации
- при коротком замыкании выхода в процессе генерации
- при несоответствии режима генерации наличию/отсутствию антенны на выходе
Типы подключаемых нагрузок- непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля
- непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря - «заземлителя»
- индуктивное подключение с применением передающей рамочной антенны на частоте 8928Гц (выбирается автоматически при подключении антенны)
- индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)
Автоматическое повторное согласованиепри отклонениях установленного тока нагрузки более ±2dB
Конструктивные параметры
Выходной усилитель мощностиимпульсный, технология CLASS D(BD), КПД > 80%
Светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона- все питающие напряжения
- режимы и установки
- ресурс питания
- «МУЛЬТИМЕТР ВЫХОДА»:
«напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»
Управление девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря «запоминанию» установленных параметров). «Интуитивный» интерфейс.
Габаритные размеры электронного блока (кейса), не более, мм305х270х194
Вес электронного блока,
не более, кг
12
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации -30...+45ºС
Класс климатической защитыIP54 (пылеводонепроницаемый ударопрочный корпус)
Приёмник АП-010М:
Девять режимов работы на 26 частотных диапазонах, Гц 50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап), «ПФ»(10 диап), «КП».
Общий коэффициент усиления по звуковому тракту, дБ35
Напряжение питания, В
Тип элементов питания
9+1-2,5
6 х 1,5 В (батареи типа "С")
Мощность, подводимая к головным телефонам, мВт100
Потребляемая мощность, не более, Вт0,9
Габаритные размеры прибора, не более, мм186х60х25
Масса, не более, кг1,5
Электромагнитный датчик ЭМД-227М:
Тип преобразователя  резонансная ферритовая магнитная антенна
Частота резонанса, Гц8928; 1024
Тип питанияот приемника
Коммутация резонансапринудительная (управляется приемником)
Индуктивная антенна ИЭМ - 301.2:
Максимальная мощность, подводимая к «рамке», не более Вт  10
Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом36
Тип корпусапластмассовый, герметичный

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по трассоискателям и кабелеискателям можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем приборы для поиска кабелей и трасс по всей России курьерскими службами и транспортными компаниями.
