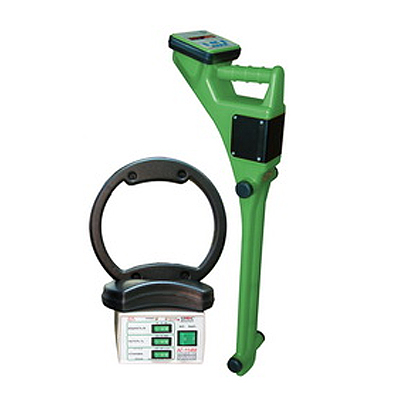

Трассоискатель Успех АГ-308.10М

  • Трассоискатель Успех АГ-308.10М

    images/all/3/948/big/img_5.jpg

    jijijij

    Трассоискатель Успех АГ-308.10М

снят с производства

Гарантия: 1 год
Версия для печати
ПРОИЗВОДИТЕЛЬ:
ТЕХНО-АС


Страна производитель: Россия Россия
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Осуществляем доставку по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями.

Более подробную информацию можно получить у наших менеджеров.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.


ОПИСАНИЕ
ОТЗЫВЫ (0)
ЗАДАТЬ ВОПРОС

Трассопоисковый комплект «Успех АГ-308.10М» представляет собой один из самых лучших и современных отечественных трассоискателей.

Тип оборудования: кабелеискатель, трассоискатель

Производитель трассоискателей: Россия

Серия: Успех АГ-308

Модель: Успех АГ-308.10М

Описание: прибор для поиска кабелей, коммуникаций и трубопроводов

Гарантия на индикаторный трассоискатель Успех АГ-308.10М: 12 месяцев.

Назначение прибора:

Трассоискатель Успех АГ-308.10М предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовых и сигнальных кабелей, трубопроводов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

Функции, выполняемые трассоискателем:

  • Поиск неисправностей кабельных линий,
  • определение положения подземных коммуникаций,
  • прямое цифровое измерение глубины их залегания,
  • указание направления отклонения от оси коммуникации,
  • измерение силы тока в коммуникации,
  • определение типа коммуникации.

В состав комплекта трассоискателя Успех АГ-308.10М входят:

  • приемник АП-017;
  • генератор АГ-114М;
  • индукционная антенна ИЭМ-301.2.

Дополнительное оборудование:

  • индукционные клещи.

Особенности приемника:

  • Прост в эксплуатации и не требует высокой квалификации персонала.
  • Работа при недостаточном освещении (яркий светодиодный индикатор).
  • Расширенные возможности:вывод значения измеренной глубины залегания на светодиодный индикатор; определение отклонения от оси трассы по светодиодному индикатору и звуковому сигналу; определение типа подземной коммуникации.
  • Различные режимы индикации (цифровая, линейная шкала).
  • Встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора.
  • Корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -40°С до +60°С. Допускается использование приемника в полупогруженном состоянии в воде пресных водоемов.
  • Работа в зимних условиях до - 40 °С.

Технические характеристики приемника АП-017:

ПараметрВеличина
Рабочие частоты пассивные, кГц50,100,12-24
Рабочие частоты активные, Гц512, 1024, 1450, 8928, 9820
Максимальная измеряемая глубина, мДо 10
Максимальная глубина обнаружения, мДо 25
Максимальное удаление от генератора, кмДо 5
Время непрерывной работы без подсветки (LR 11 A/час), чДо 50
Диапазон эксплуатационных температур, °С-40 ...+60
Питание2 элемента D
Габариты, мм720x110x150
Вес прибора без чехла, кг1,700

Особенности генератора:

  • Прост в эксплуатации и не требует высокой квалификации персонала.
  • Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
  • Возможность выбора мощности в зависимости от решаемых задач.
  • Автоматическое повторное согласование при изменении мощности.
  • Длительное время непрерывной работы от собственного аккумулятора.
  • Небольшие габариты и вес.

Технические характеристики автоматического генератора АГ-114М:

ПараметрВеличина
Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения), Вт5, 10, 20
Усилитель мощностиCLASS D КПД 80%
Частота генерации (непрерывный или импульсный), Гц512, 1024, 8928,одновременно 3 частоты
Диапазон сопротивлений нагрузки, соответствующий диапазону мощностей (5...20Вт), Ом 1 ... 1000
Согласование с нагрузкойавтоматическое
Время непрерывной работы при выходной мощности 20 Вт (импульсы), час 5
Питание1 аккум. 12В/2,2 Ач или сетевой блок
Габаритные размеры электронного блока, не более, мм190х140х80
Вес генератора в чехле с носимым аккум., не более, кг2,2

Общая схема поиска инженерных коммуникаций:

В настоящее время для обнаружения подземных инженерных коммуникаций наибольшее распространение получил индукционный метод поиска. В основе метода лежит наличие электромагнитного поля вдоль проводника с током. Для проведения обследования местности перед проведением работ, трассировки инженерных коммуникаций и поиска неисправностей кабельных линий необходим комплект поискового оборудования, состоящий из генератора и универсального приемника. Источником тока специальной частоты является генератор, подключенный к искомой инженерной коммуникации.

Прямое подключениеПодключение через антенну рамочную ИЭМ-301.2Подключение с помощью индукционных клещей

Наиболее эффективный метод для подсоединения к клапанам, задвижкам, кабельным жилам или другим доступным точкам искомой линии.

Удобный и быстрый способ трассировки трубопроводов и кабелей с помощью сигналов генератора, когда прямое подключение или доступ к искомой линии невозможны.

Безопасная подача сигнала от генератора в трубу, либо кабель под напряжением (диаметром до 76 мм), исключая необходимость отключения напряжения или повреждения изоляции.

Описание метода поиска:

В настоящее время для обнаружения подземных инженерных коммуникаций наибольшее распространение получил индукционный метод поиска. В основе метода лежит наличие электромагнитного поля вдоль проводника с током. Для проведения обследования необходим комплект поискового оборудования, состоящий из генератора трассопоискового и универсального приемника (Рис.1). Кроме того, необходимы специальные принадлежности для подключения генератора к коммуникациям.

Источником испытательного тока специальной частоты является трассопоисковый генератор, подключаемый к инженерной коммуникации. Для протекания тока необходим электропроводящий контур, одной из ветвей которого служит искомая коммуникация, а в качестве другой ветви используется заземление (для возврата токов через землю).

Получение гарантированного результата при проведении поиска в условиях сильных электромагнитных помех (работа в районе прохождения ЛЭП) или необходимость разведки сложного узла подземных коммуникаций возможно при подключении генератора с использованием возвратного провода (Рис. 2). При таком подключении практически полностью исключается влияние на результат поиска электромагнитных помех и растекания токов через землю.

Определение местоположения и глубины залегания инженерных коммуникаций производится оператором с поверхности земли. Максимальная напряженность магнитного поля, измеренного по поверхности земли, соответствует оси искомой коммуникации.

Реальные условия поиска далеко не всегда позволяют использовать гальваническое подключение генератора. Существует возможность ведения поисковых работ, используя бесконтактное (индуктивное) соединение с генератором. Для этого используется индуктивная антенна (Рис.3) или клещи индукционные (Рис.4).

Уровень напряженности электромагнитного поля определяется по показаниям индикатора приемника. Для достижения максимальной эффективности использования данного метода необходимо учитывать особенности прохождения тока по проводникам, находящимся в грунте. Время проведения обследования и достоверность полученных результатов зависит от правильного подключения трассопоискового генератора.

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по трассоискателям и кабелеискателям можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем приборы для поиска кабелей и трасс по всей России курьерскими службами и транспортными компаниями.
