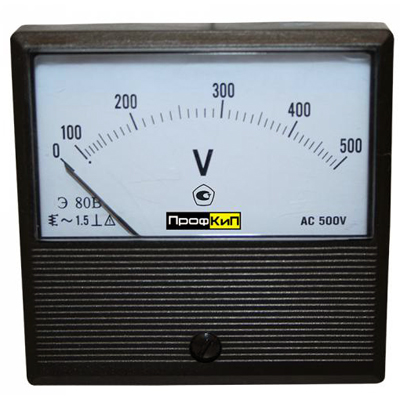

Вольтметры щитовые переменного тока ПРОФКИП Э80В предназначены для напряжения переменного тока в электрических цепях. Относятся к классу электроизмерительных аналоговых, однозначных, щитовых, электромагнитной системы с неподвижной катушкой и подвижным ферромагнитным сердечником со стрелочным указателем, жестко закрепленном на оси вращения сердечника, с неравномерной шкалой и нулевой отметкой на краю диапазона измерений.
Принцип действия вольтметров щитовых переменного тока ПРОФКИП Э80В основан на взаимодействии магнитного поля неподвижной катушки, обтекаемой измеряемым током, с подвижным ферромагнитным сердечником. Успокоение подвижной части приборов – воздушное. Приборы имеют корректор механического нуля, расположенного на лицевой панели.
Область применения вольтметров щитовых переменного тока ПРОФКИП Э80В – для работы в закрытых помещениях в электроустановках промышленных предприятий, лабораторий, научно-исследовательских институтов, учебных заведений, стендах ТЭЦ, стендах ГЭС, на щитах транспортных средств МПС, в составе бортовой аппаратуры различных видов авиатранспорта, в щитах трансформаторных подстанций, в автоматизированных системах управления технологическими процессами и т.д.
|
Параметры |
Значения |
|
Диапазон измерения |
250 В, 500 В (непосредственно) 7.5 кВ, 12 кВ (транформатор) |
|
Подключение |
непосредственное включение (250 В, 500 В) с подключением трансформатора 6000 /100 В (7.5 кВ) с подключением трансформатора 10000 /100 В (12.5 кВ) |
|
Предел допускаемой основной приведенной погрешности |
±1.5% |
|
Время установления показаний |
3 с |
|
Рабочие условия эксплуатации |
|
|
Температура окружающего воздуха |
-40°С … 70°С |
|
Относительная влажность |
20% ... 85% |
|
Атмосферное давление |
84 кПа … 106.7 кПа (630 мм.рт.ст. … 800 мм.рт.ст.) |
|
Общие характеристики |
|
|
Средняя наработка на отказ в нормальных условиях |
65 000 ч. |
| Средний срок службы | 12 лет |
| Нормальная частота и область частот | 50 Гц ... 1000 Гц |
| Рабочее положение | вертикальное |
| Габариты | 80х80х70 мм |
| Вес | 0.15 кг |
|
