| ЦЕНА: по запросу |
|
|
|
КУПИТЬ
|
||||
|
|
||||
|
|

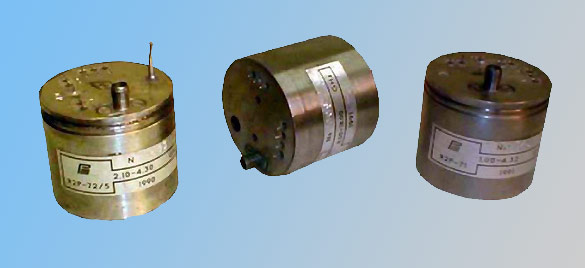

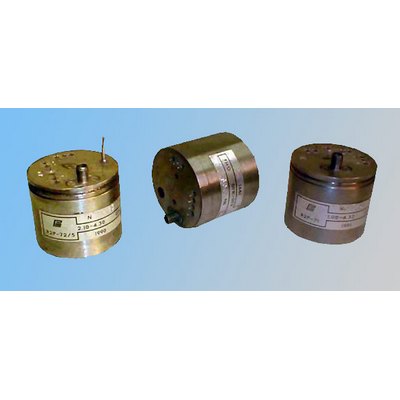

Блок генераторный Я2Р-71 предназначен для встраивания в радиоизмерительные приборы в качестве источника СВЧ сигнала.
Блок генераторный представляет собой автогенератор с перестройкой частоты ферритовой ЖИГ сферой. Перестройка осуществляется за счет изменения частоты ферромагнитного резонанса, которая линейно зависит то напряженности магнитного поля в зазоре электромагнита.
| Функции | Параметры | ||
| Я2Р-71 | |||
| Полоса перестройки частоты генерации | 1.0 – 4.32 ГГц | ||
| Уровень шумов: фазовый при отстройке 10 кГц амплитудный при отстройке 20 МГц |
80 дБ/Гц 165дБ/Гц |
||
| Минимальная мощность | 20 мВт | ||
| Неравномерность уровня мощности | 6 дБ | ||
| Уровень гармоник | 15 дБ | ||
| Уровень негармоник при отстройке 2-100 МГц | 60 дБ - 90 дБ | ||
| Точность установки частоты: в интервале температур от –30 до +60°С в интервале температур от 0 до +60°С |
+-35 МГц +-25 МГц |
||
| Гистерезис | 15МГц | ||
| Рабочие условия эксплуатации: работа хранение |
от –30 до +60°С от –50 до +60°С |
||
| Напряжение питания | +15В; +12В; -5В | ||
| Потребляемая мощность | 12ВА | ||
| Габариты | 45х39 мм | ||
| Вес | 0,35 кг | ||
|
