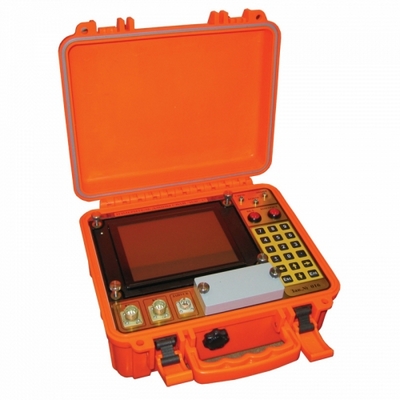

    Измеритель длины свай ИДС-1

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Логис


Страна производитель: Россия Россия

Гарантия: 1 год
Версия для печати
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Осуществляем доставку по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями.

Более подробную информацию можно получить у наших менеджеров.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Измеритель длины свай ИДС-1



Прибор предназначен для определения длины свай и локализации дефектов в свае (деформации профиля поперечного сечения сваи, трещин), определения глубины заложения подошвы фундамента, использования в качестве высокочастотной двухканальной сейсмической станции с независимым каналом синхронизации, использования в качестве сонара.



Встроенное программное обеспечение прибора позволяет быстро измерить длину и локализовать дефекты свай. Параметры настройки прибора позволяют проводить измерения в различных условиях (сваи разной длины, различные грунты, наличие внешних помех измерению).



Метод измерения прибора основан на измерении времени между интервалами излучения упругой продольной волны в свае и прихода отраженных волн. Продольная волна излучается молотком. Длина вычисляется, исходя из измеренного интервала времени. При этом скорость продольной волны упругих колебаний в свае считается известной (её можно рассчитать по формуле, измерить прибором или откалибровать прибор по известной свае).



Отражения возникают в местах границ раздела сред с разными физическими свойствами. Таким образом, если считать сваю однородной (скорость постоянна), там, где происходит изменение профиля сваи, происходит отражение волны. Чем резче это изменение, тем больше коэффициент отражения волны и тем заметней отклик на экране. Сейсмодатчик закрепляется на конце сваи, включается режим регистрации и производится механическое воздействие молотком вдоль оси сваи для возбуждения продольной волны. Волна, отражаясь от конца сваи, возвращается к сейсмодатчику и прибор производит регистрацию вернувшегося сигнала. Затем производится измерение времени между начальным воздействием и отраженной волной.



Измерения можно производить и с торца и с боковой поверхности. В случае, если нет доступа до торца сваи, измерение можно производить, откопав небольшой верхний участок сваи. Отображение информации производится на встроенном ЖК-дисплее электронного блока. Электронный блок с контрастным экраном создан специально для работы в неблагоприятных условиях (дождь, мороз, яркое солнце) в широком климатическом диапазоне.



В приборе установлена энергонезависимая Flash – память. Её хватает для записи около 1000 файлов. Предусмотрен обмен данными с персональным компьютером на базе Ethernet и RS-232.



Технические характеристики измерителя длины свай ИДС-1:

Длина измеряемых свай до 25 м
Число каналов  2
Полоса пропускания сигналов  8; 4; 2; 1; 0,5 кГц
Частота квантирования  96; 32; 16; 8; 4; 2 кГц
Число отсчетов в записи на канал  2048
Динамический диапазон  95 дБ
Полный динамический диапазон  140 дБ
Эффективное напряжение шумов  0,2 мкВ
Коэффициент нелинейных искажений  не более 0,01%
Емкость ЗУ  512 Мб

Масса электронного блока со встроенным аккумулятором

 2,8 кг
Время непрерывной автономной работы  10 ч
Диапазон рабочих температур  -20 +50°С
Число элементов разрешения индикатора, точек  320х240
Размер поля изображения индикатора  120х92 мм



Комплект поставки измерителя длины свай ИДС-1:

  • электронный измерительный блок,
  • сейсмоприёмники,
  • зарядное устройство,
  • комплект кабелей,
  • комплект эксплуатационной документации,
  • транспортная сумка.
