Дефектоскоп буронабивных свай ПУЛЬСАР-2.2 "ДБС"

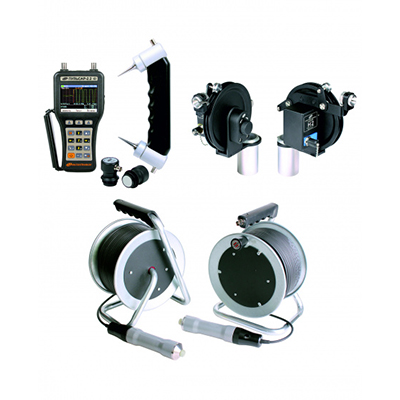

  • Дефектоскоп буронабивных свай ДБС ПУЛЬСАР-2.2

    /images/all/3/4142/big/img_5.jpg

    jijijij

    Дефектоскоп буронабивных свай ПУЛЬСАР-2.2

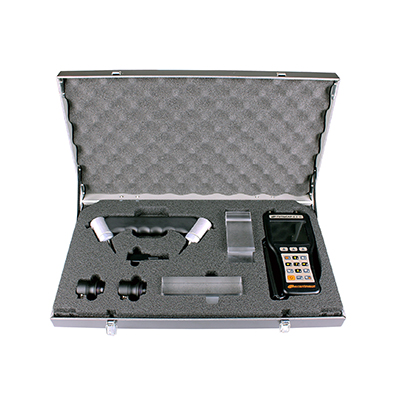

  • Дефектоскоп Пульсар-2.2 ДБС в кейсе

    /images/all/3/4142/big/img_14.jpg

    Дефектоскоп Пульсар-2.2 ДБС в кейсе

    Дефектоскоп Пульсар-2.2 ДБС в кейсе

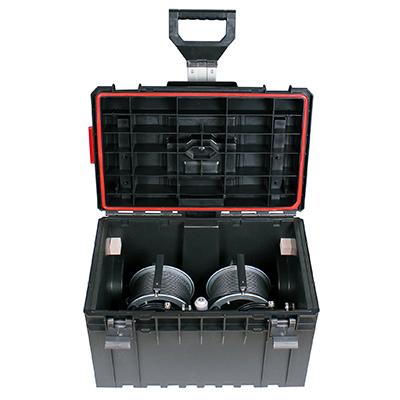

  • Датчики положения и барабаны с кабелем 50м для Пульсар-2.2

    /images/all/3/4142/big/img_16.jpg

    1

    Датчики положения и барабаны с кабелем 50м для Пульсар-2.2
  • Датчики положения (энкодеры) для Пульсар 2.2

    /images/all/3/4142/big/img_18.jpg

    1

    Датчики положения (энкодеры) для Пульсар 2.2

ЦЕНА: 1 059 600 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Интерприбор


Страна производитель: Россия Россия
Артикул: ПУЛЬСАР-2.2 "ДБС"
Гарантия: 2 года
Внесен в Госреестр СИ. Поверка входит в цену
Руководство по эксплуатации: Скачать (PDF, 0.00B)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Ярцев Олег
Менеджер по направлению Интерприбор
Здравствуйте! Меня зовут Ярцев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 132

Моб.: +7 (926) 610-24-16

E-mail: oleg@geo-ndt.ru

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: Прибор диагностики свай

Производитель: Россия

Серия: ПУЛЬСАР

Модель: ПУЛЬСАР-2.2 "ДБС"

Описание: прибор для диагностики свай

Гарантия: 12 месяцев



Сертификат об утверждении типа Ru.C.28.059.A №50055 Внесен в Госреестр средств измерений РФ под №52901-13. Внесен в Госреестры СИ Украины, Белоруссии, Казахстана





Назначение прибора:

Дефектоскоп буронабивных свай ПУЛЬСАР-2.2 "ДБС" предназначен для ультразвукового контроля однородности и сплошности бетона в сваях и фундаментах глубокого заложения (в т.ч. в буронабивных и бетонных сваях, сваях по технологии непрерывного проходного шнека). Применим к фундаментам типа "стена в грунте", барретам, плотинам. Контроль выполняют по времени распространения ультразвукового сигнала между преобразователями, помещаемыми в вертикальные трубы, специально заложенные в сваях и фундаментах при изготовлении. Перед началом испытаний для создания акустического контакта трубы заполняют водой

Дополнительно прибор позволяет проводить технологический и объектовый контроль прочности бетона по ГОСТ 17624 и кирпича по ГОСТ 24332, а также оценивать класс бетона по ГОСТ 18105



Преимущества дефектоскопа буронабивных свай ПУЛЬСАР-2.2 "ДБС":

  • Завершенность и компактность системы контроля свай и фундаментов
  • Водостойкие (IP68) преобразователи УЗК с разъемами фирмы FISCHER для контроля свай с системой защиты от случайного падения в измерительный канал
  • Инкрементные датчики положения преобразователей в каналах (энкодеры)
  • Кабельные барабаны с вращающимся скользящим контактом, исключающие необходимость предварительной размотки кабеля
  • Специализированный прибор для контроля свай и фундаментов + все функции ультразвукового измерителя прочности бетона ПУЛЬСАР-2.2
  • Автоматическая стабилизация положения метки первого вступления
  • Визуализация принимаемых А-сигналов с режимом осциллографа
  • Оперативная оценка качества буронабивных свай

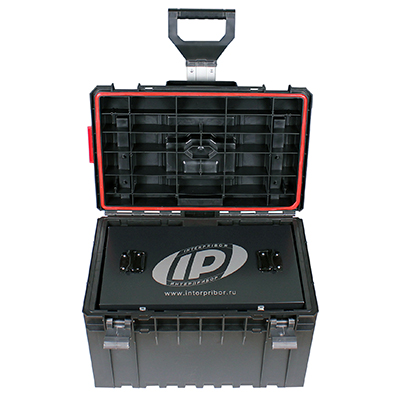

  • Транспортировочный бокс габаритами 768х490х476 мм для комплекта "ДБС" (барабаны, энкодеры и кабели) и дополнительный кейс габаритами 340х283х123 мм для прибора ПУЛЬСАР-2.2 (см. фото №2-3)



Основные функции дефектоскопа буронабивных свай ПУЛЬСАР-2.2 "ДБС":

  • Измерение времени и скорости распространения ультразвука в горизонтальных сечениях сваи
  • Измерение глубины положения преобразователей в каналах от поверхности сваи
  • Формирование результата по автоматически выполняемой серии из 5 измерений
  • До 50 тыс. протоколов измерений времени и скорости с А-сигналами, глубиной, датой и временем сгруппированные по зонам контроля (номерам вертикальных каналов)
  • Специализированная сервисная компьютерная программа для формирования отчёта об испытании сваи
  • Все функции ультразвукового измерителя прочности бетона ПУЛЬСАР-2.2:
     – вычисление прочности и класса бетона по универсальным (ГОСТ 17624 и рекомендации ЦНИИОМТП) и собственным градуировочным зависимостям
     – возможность ввода до 30 градуировочных характеристик пользователя
     – определение глубины трещин по Российскому и Английскому методам
     – вычисление плотности, модуля упругости и звукового индекса материалов
     – сервисная компьютерная программа, USB интерфейс
  • Русский и английский язык меню и текстовых сообщений



Специализированная сервисная компьютерная программа:

  • Считывание из памяти прибора результатов измерений (А-сигналов, времени и скорости УЗК, положения преобразователей и др. сведений об объекте)
  • Формирование отсчета об испытании сваи
  • Экспорт считанного массива в Excel, текстовый формат и другие приложения



Технические характеристики дефектоскопа буронабивных свай ПУЛЬСАР-2.2 "ДБС":



Диапазон глубин контролируемого сечения сваи, м 0...100
Дискретность измерения глубины погружения, мм 1
Длины кабелей в барабанах, м 25* / 50 / 75* / 100*
Рабочая частота УЗ-преобразователей для контроля свай, кГц 35
Диапазон измерения/показаний времени, мкс 10...100
10...20000
Диапазон измерения скорости УЗК, м/с 1000...10000
Разрешающая способность, мкс 0,05
Пределы погрешности измерения времени, мкс ±(0,01t + 0,1)
Пределы погрешности измерения скорости УЗК, м/с ±(0,01v + 10)
Диапазон / шаг регулировки усиления, дБ 80 / 6
Количество протоколов измерений до 50000
Объем памяти, Гб 4
Дисплей LCD, разрешение 320х240
Габаритные размеры преобразователя П112-0.03-И5, мм Ø31x100
Масса базового комплекта, кг 33



Комплект поставки прибора Пульсар-2.2 ДБС:

  • Блок электронный (в чехле)
  • Датчик поверхностного прозвучивания П111-0.06-И3
  • Преобразователь сквозного прозвучивания П111-0.06-И2 (2 шт.)
  • Преобразователь сквозного прозвучивания П111-0.06-И6 с гидроизоляцией (2 шт.)
  • Барабан с кабелем 50м (2 шт.)
  • Датчики положения (энкодеры) (2 шт.)
  • Кабели для подключения энкодеров (2 шт.)
  • Кабели для подключения датчиков П111-0.06-И6 (5м х 2 шт.)
  • Контрольный образец радиальный
  • Комплект кабелей (1,5м х 2 шт.)
  • Кабель 3м
  • Контрольный образец из оргстекла
  • Зарядное устройство USB (2А)
  • Кабель USB
  • Программа связи с ПК на "Flash-визитке"
  • Руководство по эксплуатации
  • Сведения о поверке в электронном виде на портале fgis.gost.ru
  • Сервисная программа для свайного применения
  • Инструкция по диагностике
  • Бокс транспортировочный
  • Кейс пластиковый 180915



Дополнительная комплектация:

  • Кабель с гидроизоляцией, L м
  • Датчик положения (энкодер)
  • Барабан с кабелем 50 м
  • Футляр «свободные руки» для электронного блока старого образца



*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по приборам для диагностики свай  можно получить, обратившись к нашим специалистам, по телефонам, указанным разделе "контакты".

Доставляем приборы для строительного контроля и строительную технику по всей России курьерскими службами и транспортными компаниями.

Введите число *


Введите число *
Сертификаты

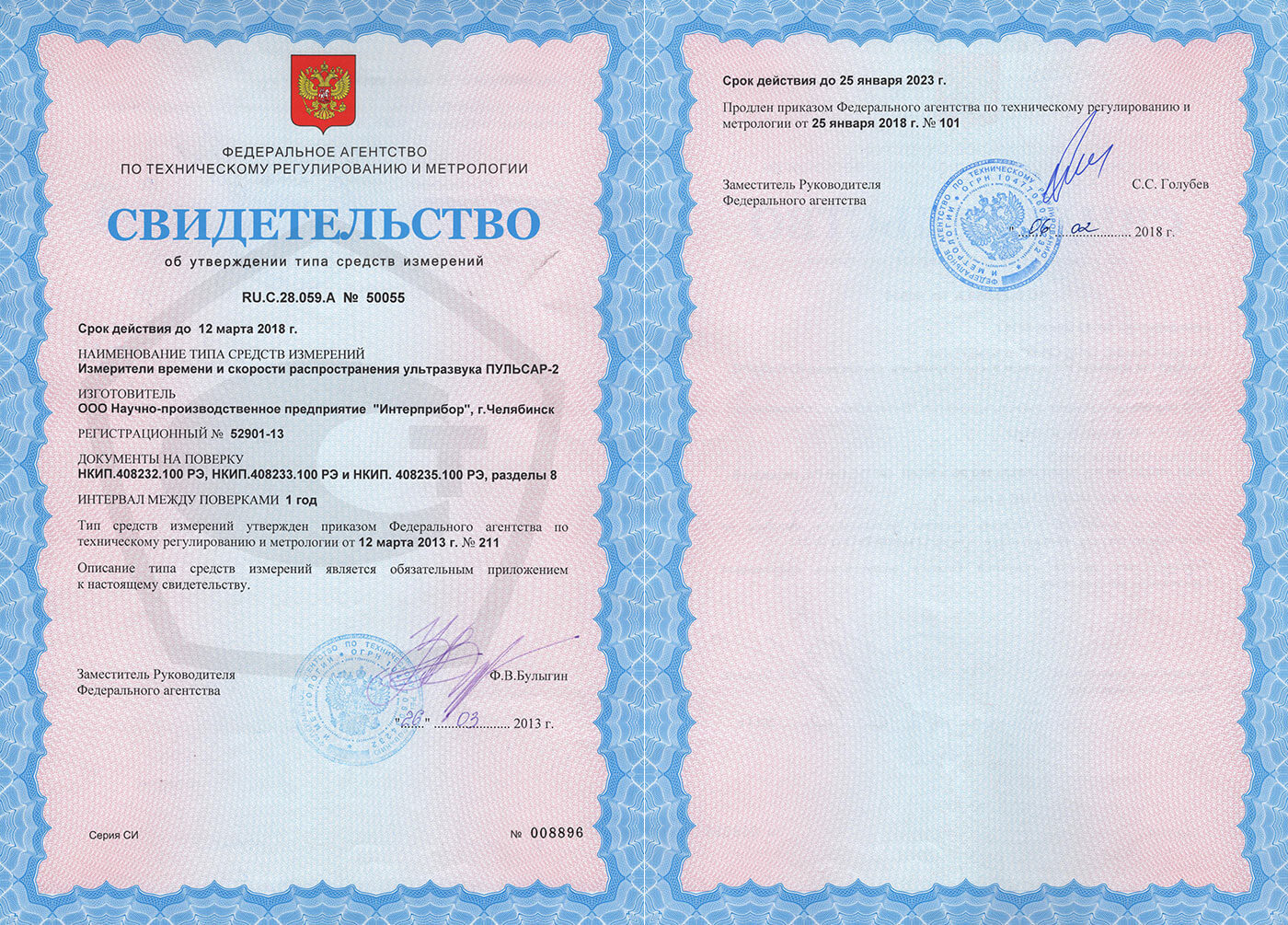

Сертификат об утверждении типа Ru.C.28.059.A №50055 на измеритель времени и скорости распространения ультразвука ПУЛЬСАР-2

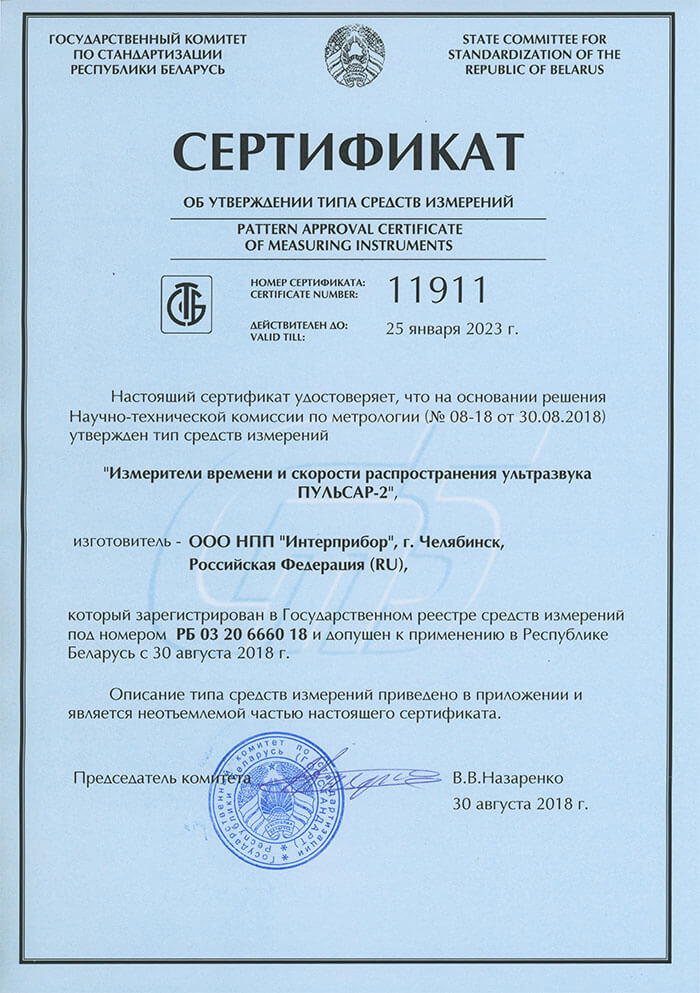

Сертификат о признании утверждения типа СИ на Пульсар-2.2 в Республике Беларусь

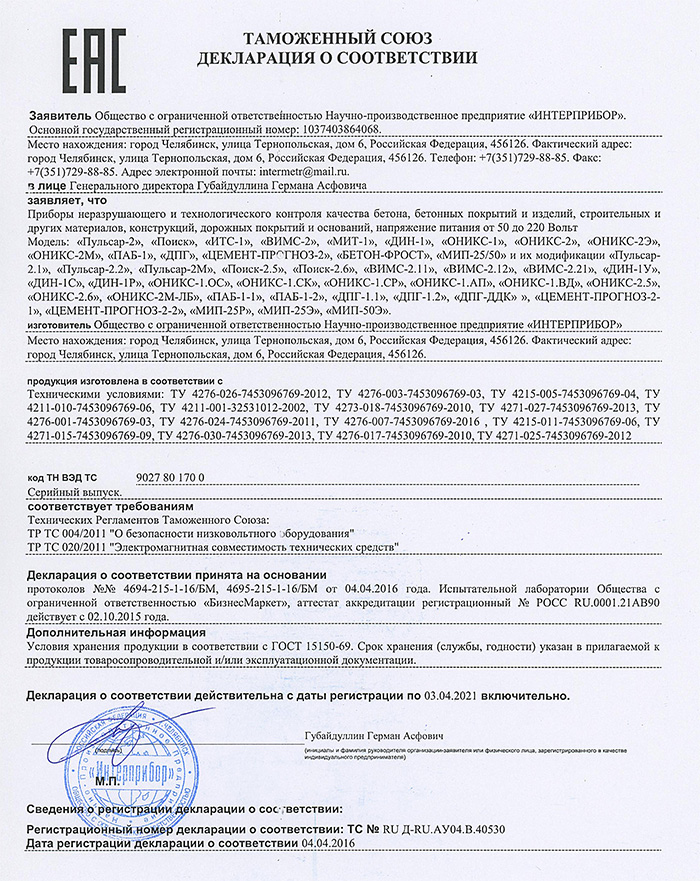

Декларация о соответствии
