Тип оборудования: Установка межскважинного ультразвукового каротажа

Производитель: Интерприбор

Модель: ДБС-2

Гарантия: 18 месяцев

Описание сооружения ДБС-2:

Установка предназначена для измерения времени распространения ультразвуковых сигналов в телах бетонных свай и иных конструкций, поступающих от ультразвуковых (далее - УЗ) зондов, погружаемых в водонаполненные трубы доступа бетонных конструкций.

Установка позволяет осуществить ультразвуковой контроль однородности и сплошности бетона в сваях, и иных заглубленных и труднодоступных конструкциях, оборудованных трубами доступа, межскважинным ультразвуковым методом по времени, скорости распространения и затуханию ультразвукового (УЗ) сигнала.

Установка обеспечивает обнаружение и локализацию дефектов в телах свай и фундаментов с определением глубины, положения, геометрических размеров и свойств аномальной зоны в конструкции.

Основные области применения:

• диагностика буронабивных свай с использованием специальных контрольных водонаполненных каналов (труб доступа) в соответствии со стандартами ГОСТ Р 71039-2023, ГОСТ Р 71733-2024, ASTM D6760-16, СТО ЭГЕОС 1-1.1-001-2018;
• неразрушающий контроль качества железобетонных буронабивных, набивных свай, баретт, траншейных «стен в грунте», «стен в грунте» из буросекущих и бурокасательных свай.

Преимущества

• Водостойкие ультразвуковые зонды для контроля свай, диаметром 32 мм и с разъемами фирмы MOCO.
• Одновременное прозвучивание 2-х сечений свай.
• Скорость подъема зондов до 1 м/с.
• Инкрементные датчики положения в устройствах измерения глубины погружения зондов (энкодерах).
• Блок энкодеров адаптирован для методов косых прозвучиваний и межскважинной ультразвуковой томографии.
• Производительный специализированный измерительный блок с высокой частотой дискретизации измеряемых сигналов.
• Автоматическое определение времени первого вступления ультразвуковых сигналов, зарегистрированных зондами-приемниками.
• Регистрация сигналов с помощью 12-разрядных аналого-цифровых преобразователей.
• Передача информации из измерительного блока в планшетный компьютер по интерфейсам USB или Wi-Fi.
• Простое управление измерительным процессом с использованием визуальных и звуковых подсказок оператору.
• Встроенный литиевый аккумулятор большой ёмкости.
• Автоматическое сохранение, вычисление и архивирование результатов непосредственно на планшетном компьютере с предустановленным программным обеспечением.
• Автоматическая подготовка отчетных документов по результатам испытаний.
• Крепкая деревянная транспортная тара для надежного хранения и транспортировки элементов установки.
• Полный комплект оборудования для межскважинного ультразвукового каротажа бетонных свай и фундаментов.

Основные функции

• Формирование ультразвуковых импульсов при перемещении зонда-источника акустического сигнала в контрольных каналах сваи с заданным шагом между импульсами.
• Измерение времени первого вступления сигналов, зарегистрированных зондами-приемниками.
• Определение и анализ параметров ультразвуковых волн (скорость распространения, энергия и затухание) с целью получения выводов о сплошности бетона исследуемой конструкции.
• Формирование результатов испытаний в автоматическом режиме в приложении на планшетном компьютере.
• Сущность измерений.

Для проведения контроля сплошности бетона межскважинным ультразвуковым методом в тело конструкции в составе арматурного каркаса заблаговременно установлены трубы доступа.

Для проведения измерений в одну трубу доступа до нижней отметки погружают источник, а в другую приемник ультразвуковых волн. Источник и приемник синхронно поднимают и с заданным шагом производят возбуждение и регистрацию ультразвуковых сигналов. Упругие волны c частотой 90 кГц, возбужденные с помощью источника, распространяются в бетоне конструкции и регистрируются с помощью приемника. Зарегистрированные сигналы (зависимость амплитуды ультразвукового сигнала от времени) передаются в планшетный компьютер для дальнейшей визуализации, обработки и интерпретации.

Работа установки основана на измерении времени прохождения ультразвукового импульса в материале сваи или фундамента от источника к приемнику.

Шаг измерений по высоте сваи фиксированный 50 мм. Скорость ультразвука вычисляется делением расстояния между источником и приемником (базы прозвучивания) на измеренное время.

В рабочем режиме измерений зонд-источник формирует ультразвуковой импульс в момент прохождения отметки по высоте, заданной шагом измерений, при этом контролируется скорость продвижения зондов.

Для каждого импульса регистрируются глубина расположения зондов и выходной сигнал зондов-приемников (синхронизированный с формированием ультразвуковых импульсов зондом-источником). Выходные сигналы зондов-приемников оцифровываются и сохраняются в виде зависимостей амплитуды от времени, после чего проводится их обработка и вычисление необходимых параметров ультразвуковых волн.

Сформированный протокол испытаний в формате PDF и журнал испытаний в формате xslx по содержанию соответствуют требованиям, приведенных в ГОСТ Р 71039-2023.

Технические характеристики ДБС-2:

Метрологические характеристики

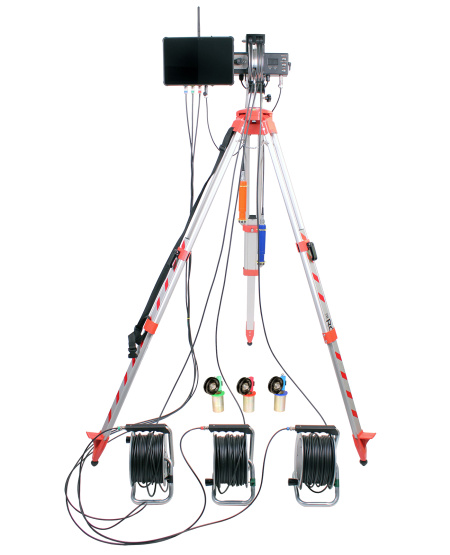

Комплект поставки ДБС-2:

• Блок измерительный ДБС-2
• Блок энкодеров ДБС-2
• Втулки установочные диаметром 48 мм
• Штатив геодезический в сумке для переноски
• Погружной зонд-источник с гидроизоляцией IP68 П221-0.06-И1И
• Погружной зонд-приемник с гидроизоляцией IP68 П221-0.06-И2П (2 шт.)
• Барабан с кабелем* (3 шт.)
• Комплект кабелей для подключения барабанов к блоку измерительному (5 м×3 шт.)
• Кабель для подключения блока энкодеров к блоку измерительному
• Планшетный компьютер с операционной системой «Андроид» и установленным приложением, в комплекте с зарядным устройством, кабелем USB, гарантийным талоном, паспортом и упаковкой
• Антенна Wi-Fi
• Держатель для блока измерительного и планшетного компьютера
• Зарядное устройство USB (2А)
• Кабель USB type C - USB type C, L = 0.5 м
• Кабель USB-A - Jack 5.5×2.1 мм
• Лента измерительная с грузом
• Руководство по эксплуатации
• Кейс
• Транспортный ящик

* По умолчанию с длиной кабеля 33 м или 65 м по заказу.

Дополнительная комплектация по заказу

• Внешний аккумулятор (Powerbank) c выходами USB-A и USB type C
• Тележка транспортировочная со стяжным ремнем
