Артикул: TDR Microflex
|
Тип оборудования: рефлектометр, генератор звуковых частот
Производитель: Seba KMT, Германия
Серия: Microflex

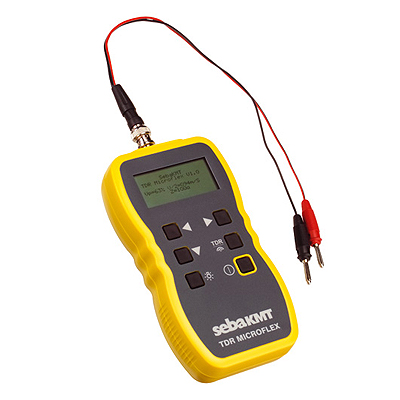

Модель: TDR Microflex
Описание: прибор для поиска дефектов в медных кабелях
Гарантия на рефлектометр TDR Microflex: 1 год.
Назначение рефлектометра TDR Microflex:
TDR Microflex (Time Domain Reflectometer) - это профессиональный рефлектометр и генератор звуковой частоты для поиска дефектов медных кабелей связи длиной 3500 м. Позволяет найти обрывы, короткие замыкания, соединительные и Т-образные муфты, места «замокания» кабеля и другие изменения полного сопротивления.
Благодаря встроенному в прибор генератору звуковой частоты можно легко идентифицировать жилу. В приборе Microflex TDR реализуется дискретное изменение выходного сопротивление генератора. Рефлектометр TDR Microflex может использоваться на коаксиальных или многожильных силовых и связных кабелях. Рефлектограмма с расстоянием до повреждения представляется на ЖК-дисплее 64 x 128 пикселей.
Рефлектометр TDR Microflex с генератором звуковой частоты выполнен в влаго- и пыленепроницаемом ABS-корпусе и соответствует международному стандарту по безопасности и качеству. Поставляется вместе с кабелями подключения и практичной сумкой для ношения на поясе.
Отличительные особенности рефлектометра TDR Microflex:
Технические характеристики рефлектометра TDR Microflex:
|
Диапазоны измерения |
220, 440, 870, 1750 и 3500м |
|
Выбор диапазона измерения |
автоматически курсором |
|
Разрешение |
около 1% диапазона измерения |
|
Точность |
1% диапазона измерения |
|
v/2 установка |
1% ... 99% |
|
|
2,5 ... 148,5 м/мкс |
|
Высота импульса |
5 В (холостой ход) |
|
Согласование импед. |
дискретное 50, 75 & 100 Ω |
|
Ширина импульса |
25 нс ... 1,6мкс |
|
Скорость измерения |
6,7 измерений/сек |
|
Генератор звуковой частоты |
810 ... 1110 Гц |
|
Самоотключение |
3 мин. |
|
Питание |
4 x AA батареи |
|
Дисплей |
64 x 128 ЖКД, с подсветкой |
|
Электр. прочность |
250 В AC |
|
Рабочая температура |
0 ... +40 °C |
|
Температура хранения |
-20 ... +70 °C |
|
Безопасность |
IEC61010-1; EN 60950 |
|
ЕМС |
BS/EN 61326-1 |
|
Класс защиты |
IP54 |
|
Габариты |
165 x 90 x 37mm |
|
Вес |
350 g |
Стандартный комплект поставки:
|
