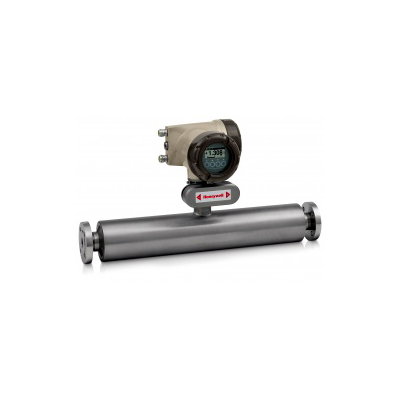

Сенсоры измерения массового расхода VersaFlow Coriolis 1000 - это единственные прямотрубные сенсоры. которые могут быть сделаны из: титана, хастеллоя или нержавеющей стали.
VersaFlow Coriolis 1000 достоверно измеряет массовый расход, плотность, объем, температуру, массовую или объемную концентрацию и содержание твердых частиц.
Отрасли промышленности:
Примеры применений:
Совместимость
Электронные преобразователи VersaFlow совместимы со всеми сенсорами
Все расходомеры состоят из двух частей: сенсор и электронный преобразователь, который может быть установлен не¬посредственно на сенсор, удаленно при помощи монтажного комплекта для установки в поле или монтажного корпуса для установки на стену.
| Технические данные Версия из титана | |||||||
| Размер | T06 | T10 | T15 | T25 | T40 | T50 | T80 |
| Расход | |||||||
| Номинальный расход (кг/ч) | 950 | 2700 | 11250 | 34500 | 91500 | 180000 | 430000 |
| Номинальный расход (фунт/мин) | 35 | 100 | 400 | 1250 | 3300 | 6600 | 15800 |
| Максимальный расход | 130% от номинального расхода | ||||||
| Минимальный расход | В зависимости от требуемой точности | ||||||
| Точность | |||||||
| Точность для жидкости | ±0.1% от измеренного расхода | ||||||
| Точность для газа | ±0.5% от измеренного расхода | ||||||
| Повторяемость | Лучше чем 0.05% плюс стабильность нуля (включает комбинированный эффект от по вторяемости, линейности и гистерезиса) | ||||||
| Стабильность нуля | ±0.008% от номинального расхода с соответствующим размером сенсора | ||||||
| Исходные условия | |||||||
| Продукт | Вода | ||||||
| Температура | 20 °С | ||||||
| Рабочее давление | 1 Бар / 14,5 пси | ||||||
| Плотность | |||||||
| Измеряемый диапазон | 500...2000 кг/м3 | ||||||
| Точность | ± 2 кг/м3 | ||||||
| Точность (с калибровкой на площадке) | ±0,5% кг/м3 | ||||||
| Температура | |||||||
| Измеряемый диапазон | - 40...+ 150 °С | ||||||
| Точность | ± 1°С | ||||||
| Материалы | |||||||
| Измерительная труба | Титан | ||||||
| Соединительная поверхность фланца | Титан | ||||||
| Фланцы | Нержавеющая сталь 1.4435 / AISI 316L | ||||||
| Наружный цилиндр (дополнительная защитная оболочка) | Нержавеющая сталь 1.4301 / AISI 304 (Нержавеющая сталь 1.4435 / AISI 316L - опция) | ||||||
| Корпус электроники сенсора | Нержавеющая сталь 1.4435 / AISI 316L | ||||||
| Номинальное давление при 20 °С | |||||||
| Измерительная труба | - 1.100 Бар / - 14,5.1450 пси | ||||||
| Наружный цилиндр (дополнительная защитная оболочка) | Стандартно: - 1.63 Бар / - 14,5.910 пси Опция: - 1.100 Бар / - 14,5.1450 пси |
||||||
| Температура | |||||||
| Температура процесса фланцевое подсоединение | - 40...+ 150 °С | ||||||
| Температура процесса санитарное подсоединение | - 20...+ 150 °С | ||||||
| Температура окружающей среды -компактная версия | - 40...+ 55 °С | ||||||
| Температура окружающей среды -разнесенная версия | - 40...+ 60 °С | ||||||
| Влияние рабочих условий на сенсор | |||||||
| Температура | 0.02% от номинального расхода на каждый 1 °С | ||||||
| Давление | 0.015% от номинального расхода на каждый 1 Бар | ||||||
| Версия из Хастеллойя | |||||||
| Размер | H10 | H15 | H25 | H40 | H50 | H80 | |
| Расход | |||||||
| Номинальный расход (кг/ч) | 2700 | 11250 | 34500 | 91500 | 180000 | 430000 | |
| Номинальный расход (фунт/мин) | 100 | 400 | 1250 | 3300 | 6600 | 15800 | |
| Максимальный расход | 130% от номинального расхода | ||||||
| Минимальный расход | В зависимости от требуемой точности | ||||||
| Точность | |||||||
| Точность для жидкости | ±0.1% от измеренного расхода | ||||||
| Точность для газа | ±0.5% от измеренного расхода | ||||||
| Повторяемость | Лучше чем 0.05% плюс стабильность нуля (включает комбинированный эффект от по вторяемости, линейности и гистерезиса) | ||||||
| Стабильность нуля | ±0.05% от номинального расхода с соответствующим размером сенсора | ||||||
| Исходные условия | |||||||
| Продукт | Вода | ||||||
| Температура | 20 °С | ||||||
| Рабочее давление | 1 Бар / 14,5 пси | ||||||
| Плотность | |||||||
| Измеряемый диапазон | 500...2000 кг/м3 | ||||||
| Точность | ± 2 кг/м3 | ||||||
| Точность (с калибровкой на площадке) | ±0,5% кг/м3 | ||||||
| Температура | |||||||
| Измеряемый диапазон | - 0.+ 100 °С | ||||||
| Точность | ± 1°С | ||||||
| Материалы | |||||||
| Измерительная труба | Хастеллой С-22 | ||||||
| Соединительная поверхность фланца | Хастеллой С-22 | ||||||
| Фланцы | Нержавеющая сталь 1.4435 / AISI 316L (НС-22 - опция) | ||||||
| Наружный цилиндр (дополнительная защитная оболочка) | Нержавеющая сталь 1.4301 / AISI 304 (Нержавеющая сталь 1.4435 / AISI 316L - опция) | ||||||
| Корпус электроники сенсора | Нержавеющая сталь 1.4435 / AISI 316L | ||||||
| Версия из нержавеющей стали | |||||||
| Размер | T06 | T10 | T15 | T25 | T40 | T50 | T80 |
| Расход | |||||||
| Номинальный расход (кг/ч) | 950 | 2700 | 11250 | 34500 | 91500 | 180000 | 430000 |
| Номинальный расход (фунт/мин) | 35 | 100 | 400 | 1250 | 3300 | 6600 | 15800 |
| Максимальный расход | 130% от номинального расхода | ||||||
| Минимальный расход | В зависимости от требуемой точности | ||||||
| Точность | |||||||
| Точность для жидкости | ±0.1% от измеренного расхода | ||||||
| Точность для газа | ±0.5% от измеренного расхода | ||||||
| Повторяемость | Лучше чем 0.05% плюс стабильность нуля (включает комбинированный эффект от по вторяемости, линейности и гистерезиса) | ||||||
| Стабильность нуля | ±0.05% от номинального расхода с соответствующим размером сенсора | ||||||
| Исходные условия | |||||||
| Продукт | Вода | ||||||
| Температура | 20 °С | ||||||
| Рабочее давление | 1 Бар / 14,5 пси | ||||||
| Плотность | |||||||
| Измеряемый диапазон | 500...2000 кг/м3 | ||||||
| Точность | ± 2 кг/м3 | ||||||
| Точность (с калибровкой на площадке) | ±0,5% кг/м3 | ||||||
| Температура | |||||||
| Измеряемый диапазон | - 40.+ 150 °С | ||||||
| Измеряемый диапазон - санитарное соединение | 0.+ 100 °С 0.+ 130 °С | ||||||
| Точность | ± 1°С | ||||||
| Материалы | |||||||
| Измерительная труба | Нержавеющая сталь 1.4462 / AISI 318L | ||||||
| Соединительная поверхность фланца | Нержавеющая сталь 1.4462 / AISI 318L | ||||||
| Фланцы | Нержавеющая сталь 1.4435 / AISI 316L | ||||||
| Наружный цилиндр (дополнительная защитная оболочка) | Нержавеющая сталь 1.4301 / AISI 304 (Нержавеющая сталь 1.4435 / AISI 316L - опция) | ||||||
| Корпус электроники сенсора | Нержавеющая сталь 1.4435 / AISI 316L | ||||||
Тип расходомера: кориолисовый
Исполнение расходомера: стационарный
Тип датчика: полнопроходной
Взрывобезопасность: да
Измеряемая среда: жидкость / газ
Мин. диаметр трубы, мм: 10
Макс. диаметр трубы, мм: 100
Погрешность измерения (жидкость), %: 0.1
Погрешность измерения (пар,газ), %: 0.5
Макс.давление среды (абс.), Бар: 40
Мин. температура измеряемой среды,°С: -45
Макс. температура измеряемой среды, °С: 150
Измеряемый расход газа(мин), кг/ч: 950
Измеряемый расход газа(макс), кг/ч: 430000
Направление изменения расхода: прямое
Измеряемые характеристики: объем / массовый расход / масса / температура / плотность
Количество измерительных каналов: 1
Степень защиты блока электроники: IP67
Температура окружающей среды(мин), °С: -40
Температура окружающей среды(макс), °С: 60
Напряжение питания блока электроники: 24 В. Пост тока / 220 В. Перем. Тока
Способ крепления блока электроники: настенное / на трубу / в стойку
Индикация: графический ЖК дисплей
Клавиатура: символьная
Вес блока электроники, кг: 3
Рабочие входы: токовый
Рабочие выходы: токовый / импульсный
Интерфейсы: Profibus PA / RS485 ModBus RTU / Fieldbus / Profibus DP
Габаритные размеры блока электроники ШхВхГ, см: 220-406 х 370-463 х 293-440
Вес датчика, кг: 85-440
|

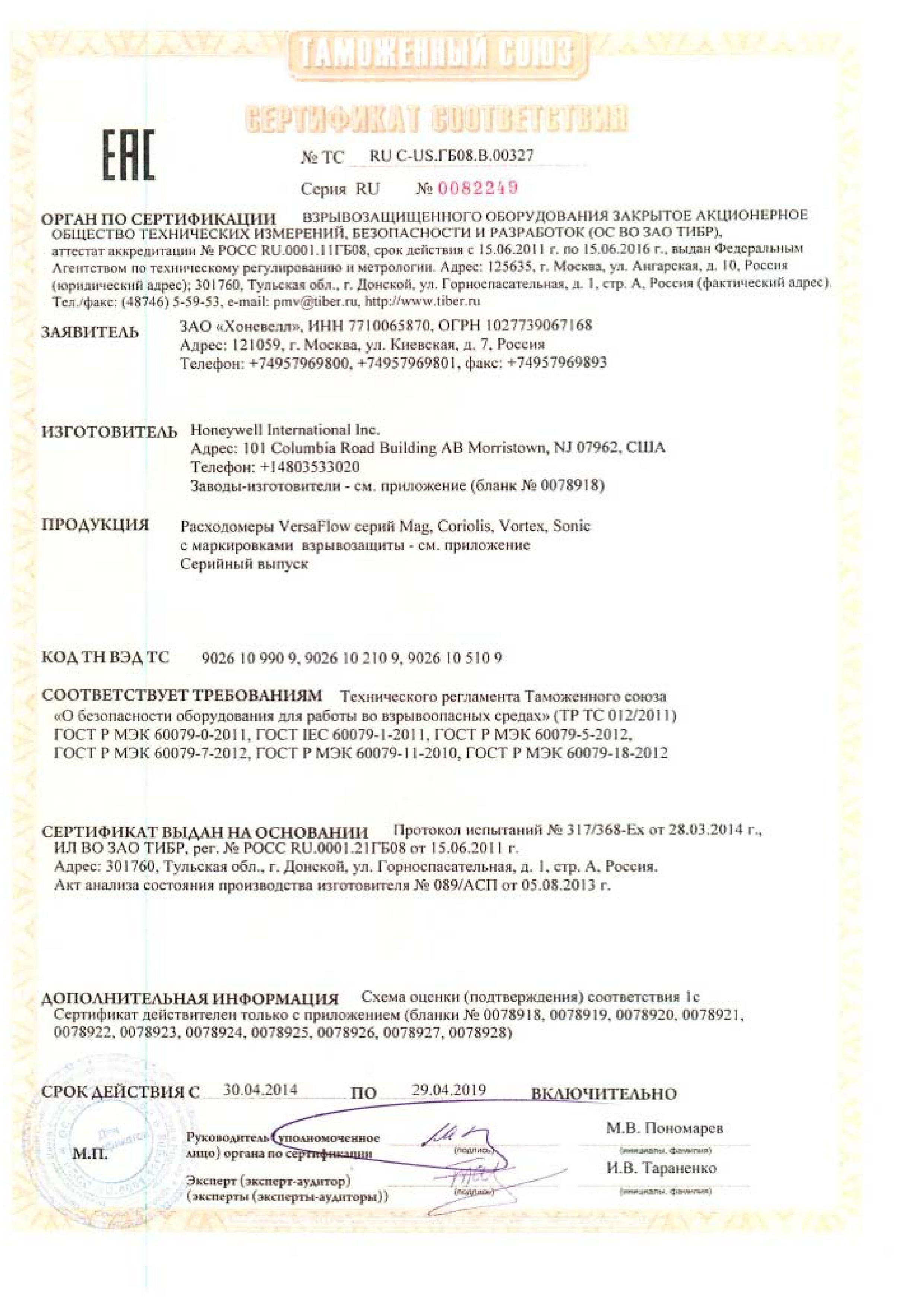

Сертификаты |
|||||||||||||||
|
|||||||||||||||
|
|
|||||||||||||||
|
