Ультразвуковой твердомер ТКМ-459С “Универсальный+”
Твердомер ТКМ-459С - это высокоточный ультразвуковой прибор для экспресс-определения твердости металлов и металлических изделий. Прибор осуществляет неразрушающий контроль качества изделий в различных отраслях промышленности,таких как металлургия, машиностроение, авиастроение, судостроение, атомная энергетика, нефтегазовая промышленность.
Принцип действия твердомера - метод UCI(ультразвуковой контактный импеданс).
Расширенная версия комплекта «Универсальный+» включает позиционирующие насадки для ультразвуковых и динамических датчиков, а также контрольные образцы твердости.
Этот комплект позволяет контролировать твердость изделий из металлов и сплавов от самых легких и миниатюрных до тяжелых и крупногабаритных, имеющих поверхность любой кривизны и шероховатости.
2 метода твердометрии:
- UCI метод (Ultrasonic Contact Impedance) – ультразвуковой контактный импеданс

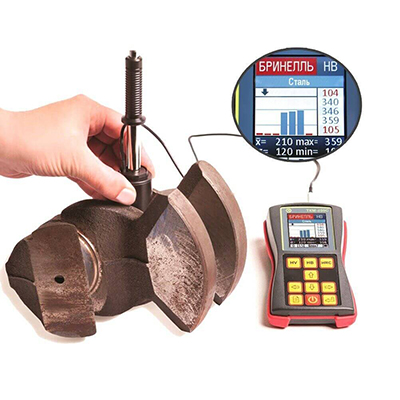

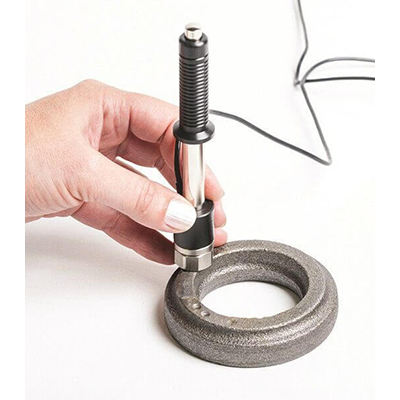

- Leeb метод – динамический метод
ТКМ-459С в комплектации "Универсальный+" выполняет контроль твердости:
- Углеродистых, конструкционных сталей и других мелкозернистых материалов
- Поверхностно – упрочненных изделий (цементация, азотирование, закалка ТВЧ)
- Жаропрочных, коррозионно-стойких, нержавеющих сталей
- Сплавов цветных металлов, чугунов, алюминия, бронзы, латуни
- Гальванических покрытий (хром, медь, никель, цинк, олово), наплавок
- Изделий сложной конфигурации (зубья шестерен, валы, трубы любого диаметра, пазы, глухие отверстия)
- Тяжелых и крупногабаритных объектов с грубой поверхностью (газопроводы, рельсы, детали конструкций)
Отличительные особенности ТКМ-459С:
- Ударопрочный, пыле-влагозащищенный корпус
- Интуитивный интерфейс
- Цветной дисплей с настраиваемой подсветкой функционирует даже при отрицательных температурах
- Уникальная система статистической обработки данных
- Простая калибровка шкал твердомера по 1-ой или 2-м мерам твердости
- Создание дополнительных калибровок к шкалам твердомера по 1-му или 2-ум контрольным образцам
- Самостоятельное программирование дополнительных шкал
- Широкая номенклатура контролируемых металлов с различными физико-механическими свойствами
- Пространственное положение датчика не влияет на результат измерения
- Малая чувствительность к кривизне, толщине, массе и шероховатости поверхности изделия
- Сверхмалая площадь зоны контроля – от 1 мм
- Измерение твердости в узких, труднодоступных местах (пазы, глухие отверстия)

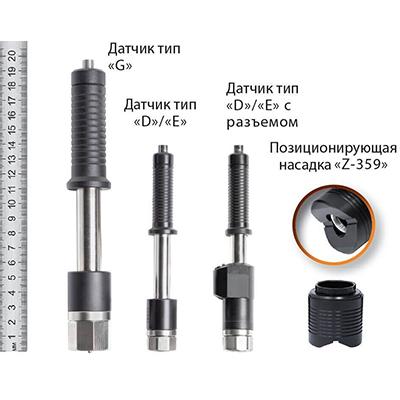

- Оснащение дополнительными сменными датчиками различной конструкции, позиционирующими насадками, контрольными образцами твердости
Технические характеристики:
| Диапазон измерений твердости по основным шкалам |
по Бринеллю |
90 - 450 HB |
| по Роквеллу С |
20 - 70 HRC |
| по Виккерсу |
240 - 940 HV |
| Пределы абсолютной погрешности при измерении твердости по основным шкалам |
по Бринеллю |
±10 НВ в диапазоне (90...150) НВ
±15 НВ в диапазоне (150...300) НВ
±20 НВ в диапазоне (300...450) НВ |
| по Роквеллу С |
±2 HRC |
| по Виккерсу |
±15 HV в диапазоне (240...500)HV
±20 HV в диапазоне (500...800)HV
±25 HV в диапазоне (800...940)HV |
| Диаметр площадки на поверхности изделия для установки датчика |
Ультразвуковой метод |
от 1 мм на плоскости;
от 5 мм в глухом отверстии (пазу) |
| Динамический метод |
от 7 мм на плоскости |
| Количество возможных дополнительных калибровок к шкалам твердомера |
5 для каждой шкалы |
| Количество дополнительных шкал |
3 |
| Время одного замера твердости |
2 сек. |
| Число замеров для вычисления среднего значения |
1–99 |
| Количество алгоритмов отброса заведомо ложных результатов измерений при вычислении среднего значения |
3 |
| Емкость памяти результатов измерений |
10 000 |
| Максимальное количество именных блоков результатов измерений, создаваемых в памяти |
100 |
| Сигнализация о выходе результата измерения за допустимые границы |
Есть |
| Связь с компьютером |
USB |
| Питание |
Встроенный аккумулятор Li-Po 3,7В 1100 мА/ч |
| Наличие драгоценных металлов |
Отсутствуют |
| Диапазон рабочих температур |
-15 ... + 35 °С |
| Размеры электронного блока твердомера |
121x69x41 мм |
| Масса электронного блока твердомера |
300 г |
| Масса штатного датчика «А» |
150 г |

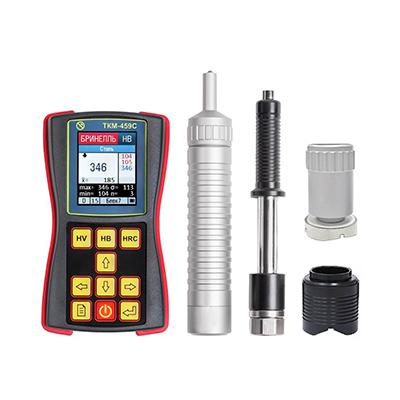

Комплект поставки:
- Электронный блок твердомера со встроенным аккумулятором
- Датчик тип «А» ультразвуковой
- Датчик тип «D» динамический
- Соединительный кабель к твердомерам серии ТКМ-459 - 2 шт.
- Позиционирующая насадка «U-459»
- Позиционирующая насадка «Z-359»
- Контрольный образец твердости HRC
- Контрольный образец твердости HB
- Контрольный образец твердости HV
- Зарядное устройство
- Руководство по эксплуатации (совмещено с паспортом)
- USB-кабель для подключения к ПК
- ПО на CD-диске
- Чехол и манжета для закрепления прибора на руке оператора
- Специализированный кейс для безопасной переноски и хранения
