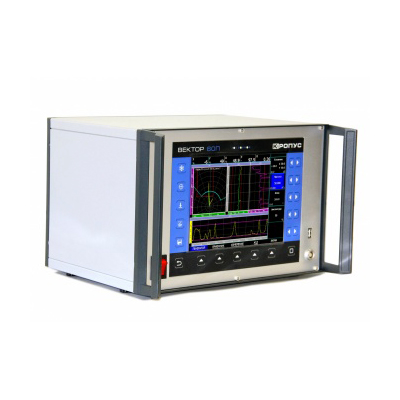

Дефектоскоп вихретоковый промышленный Вектор-60П

  • Дефектоскоп вихретоковый Вектор-60П

    /images/all/3/15389/big/img_5.jpg

    jijijij

    Дефектоскоп вихретоковый промышленный Вектор-60П

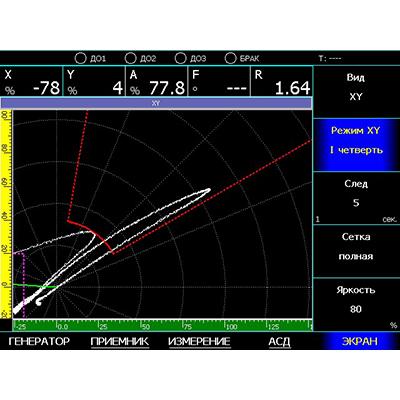

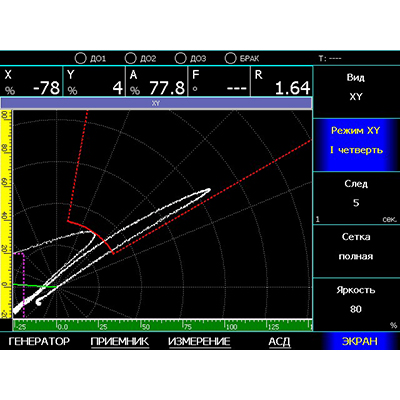

  • Возможность выбора видимой части графика для лучшего масштабирования сигнала Вектор-60П

    /images/all/3/15389/big/img_14.jpg

    Возможность выбора видимой части графика для лучшего масштабирования сигнала Вектор-60П

    Возможность выбора видимой части графика для лучшего масштабирования сигнала Вектор-60П

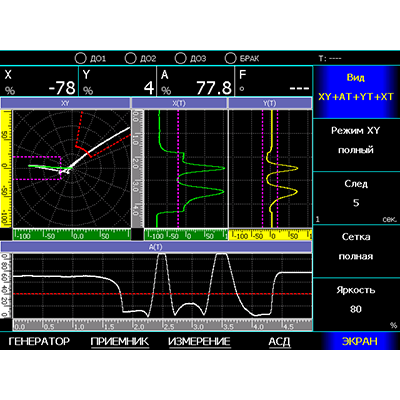

  • Различные комбинации графиков на экране Вектор-60П

    /images/all/3/15389/big/img_16.png

    1

    Различные комбинации графиков на экране Вектор-60П

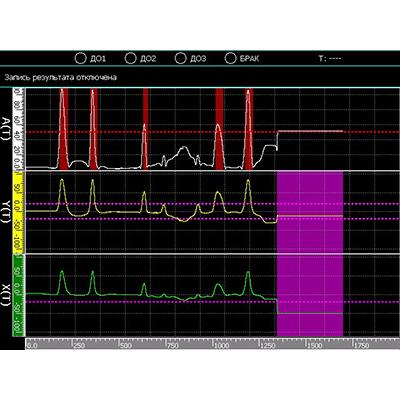

  • Режим электронного самописца Вектор-60П

    /images/all/3/15389/big/img_18.jpg

    1

    Режим электронного самописца Вектор-60П

ЦЕНА: 1 980 000 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Кропус


Страна производитель: Россия Россия
Артикул: 63215
Гарантия: 1 год
Внесен в Госреестр СИ.
Руководство по эксплуатации: Скачать (PDF, 1.53MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Магнитно-вихретоковый дефектоскоп ВИД-345

Дефектоскоп вихретоковый промышленный Вектор-60П



Промышленный вихретоковый дефектоскоп ВЕКТОР версии 60П предназначен для автоматизации процесса вихретокового контроля на производстве.

Дефектоскоп представляет собой полностью функциональный прибор для высокоскоростного автоматизированного контроля.

Прибор имеет набор функциональных возможностей, позволяющих ему синхронизировать свою работу с прохождением контролируемых изделий через измерительную систему, включающую как сам вихретоковый преобразователь (накладной или проходной), так и дополнительные устройства: систему намагничивания, механизмы прижима и пр.



Отличительне особенности:



- Два вида зон контроля : коробка и сегмент. Возможность настраивать АСД и по дефекту и по отрыву

- Различные комбинации графиков на экране

- Возможность выбора видимой части графика для лучшего масштабирования сигнала

- Вывод состояния входных сигналов автоматики в окне результатов контроля

- Режим электронного самописца





Технические характеристики вихретокового дефектоскопа Вектор-60П:



Диапазон регулировки усиления

от 0 до 70 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ

Диапазон регулировки предварительного усилителя

от 0 до 40 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ

Диапазон изменения частоты

от 100 Гц до 10 МГц, с шагом 1, 10,100 и 1000 Гц

Регулировка амплитуды возбуждения преобразователя

12.5%, 25%, 50%, 100%

Диапазон изменения фазы вектора

0 - 359 град., с шагом 0.01, 0.1, 1, 5, 10, 45, 90 и 180 град.

Фильтр НЧ

регулируемый от 5 до 1000 Гц

Фильтр ВЧ

регулируемый от 2,5 до 500 Гц

Режим работы

стандартный, синхрорежим

Вид графика

XY, AT, XY+YT, XY+AT, XY+YT+XT, XY+AT+YT, XY+AT+YT+XT

След сигнала

0-30 сек,  с шагом 1 сек

Зоны АСД

коробка, сегмент

Режимы АСД

дефект в зоне, дефект вне зоны

Типы вывода на экран

вектор, точка

Типы преобразователей

дифференциальный, абсолютный

Экран

цветной TFT 800х600 с регулируемой яркостью

Интерфейс

USB, Ethernet

Дискретный ввод-вывод

6 дискретных входов, 4 дискретных выхода, 2 выхода АСД

Параметры входных сигналов автоматики

оптопара, 24 В, 10 мА

Параметры выходных сигналов автоматики

твердотельное реле, максимум 60 В, 300 мА

Разъемы преобразователей

1 x Lemo 10pin

Внешнее питание

220В, 50Гц

Диапазон рабочих температур

от 5º C до +50° C

Размер (Д x В x Ш)

355 мм x 300 мм x 288 мм

Масса

не более 5 кг



Вихретоковый дефектоскоп ВЕКТОР сертифицирован Федеральным Агентством по Техническому Регулированию и Контролю и зарегистрирован в Государственном реестре средств измерений под №33845-12.
