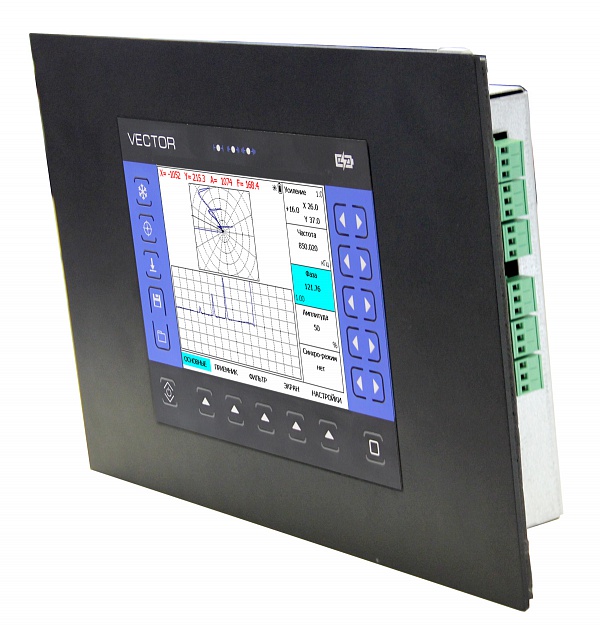

Универсальный панельный вихретоковый дефектоскоп для автоматизированного контроля ВЕКТОР-50П

Новая модель вихретокового дефектоскоп ВЕКТОР версии 50П предназначена для автоматизации процесса вихретокового контроля.  Дефектоскоп монтируется в любой промышленный шкаф и благодаря наличию дискретных входов и выходов интегрируется с любыми датчиками и исполнительными устройствами автоматической линии.

Память прибора позволяет сохранять графическое изображение сигнала, параметры настройки и результаты измерения.

С дефектоскопом ВЕКТОР-50 могут использоваться любые накладные или проходные вихретоковые дифференциальные и абсолютные преобразователи, работающие на частотах от 10  Гц до 20 МГц.

Дефектоскоп может применяться в машиностроении, энергетике, металлургической промышленности,  железнодорожном, авиационном, автомобильном и трубопроводном видах транспорта для контроля изделий основного производства и технологического оборудования.


Отличительные особенности:

• Отображение сигнала на экране дефектоскопа в амплитудно-временной и  комплексной плоскостях

• Отдельное усиление по осям X и Y

• Режим синхронизации для работы с деталями вращения

• Возможность контроля различных углепластиков

• Контроль композитов на расслоения с использованием импедансных преобразователей

• Большая память настроек и результатов

• Две настраиваемые зоны АСД: коробка и сегмент

• Различные режимы отображения сигнала

Технические характеристики:

• Диапазон регулировки усиления - от 0 до 70 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ

• Диапазон регулировки предварительного усилителя - от 0 до 40 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ

• Диапазон изменения частоты - от 1 Гц до 20 МГц, с шагом 1, 10,100 и 1000 Гц

• Регулировка амплитуды возбуждения преобразователя - 12.5%, 25%, 50%, 100%

• Диапазон изменения фазы вектора - 0 - 359 град., с шагом 0.01, 0.1, 1, 5, 10, 45, 90 и 180 град.

• Фильтр НЧ - регулируемый от 5 до 1000 Гц

• Фильтр ВЧ - регулируемый от 2,5 до 500 Гц

• Режим работы стандартный, синхро-режим, частотное сканирование

• Вид графика - XY, XY+YT, XY+AT, YT, YT+XT

• След сигнала - 0-30 сек,  с шагом 1 сек

• Зоны АСД - коробка, сегмент

• Режимы АСД - дефект в зоне, дефект вне зоны

• Типы вывода на экран - вектор, точка

• Типы преобразователей - дифференциальный, абсолютный, роторный

• Память настроек - 100 настроек

• Память результатов - 500 протоколов вихретокового контроля

• Экран - цветной TFT 640х480 с регулируемой яркостью и

• регулировкой цветовой гаммы.  Специальная функция смены фона для работы на ярком солнце

• Интерфейс - USB, Ethernet

• Дискретный ввод-вывод - 6 дискретных входов, 4 дискретных выхода, 2 выхода АСД

• Разъемы преобразователей - 1 x Lemo 10pin + 1 x Lemo 6 pin

• Внешнее питание - блок питания +24 В

• Диапазон рабочих температур - от 10º C до +55° C

• Размер (Д x В x Ш) - 350 мм x 235 мм x 60 мм

• Масса - не более 3 кг
