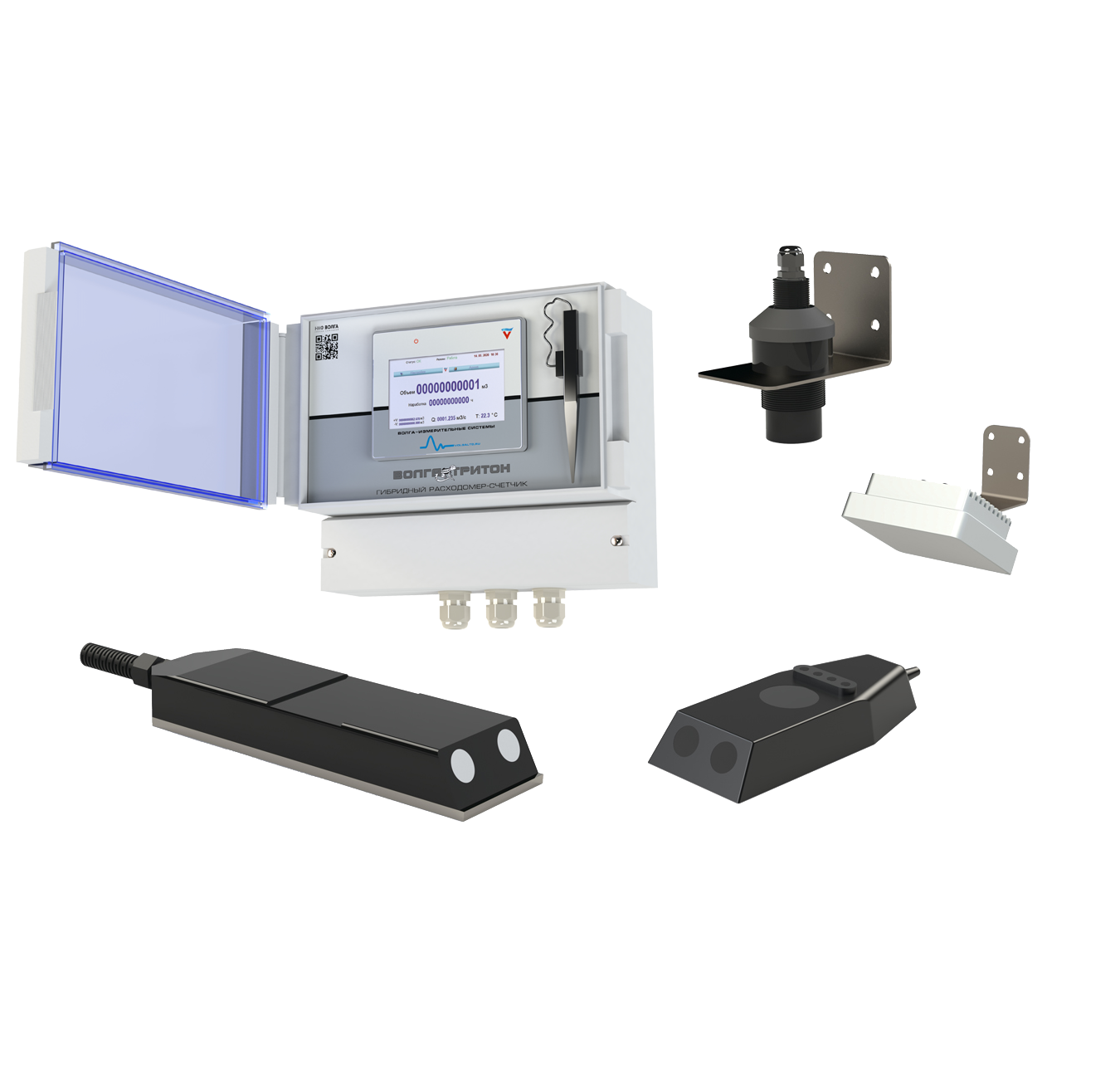

Артикул: Волга Тритон
|
Тип оборудования: Безнапорный гибридный расходомер-счетчик
Производитель: НКФ Волга
Модель: Волга Тритон
Гарантия: 1 год
Описание расходомера Волга Тритон:
Безнапорный гибридный расходомер-счетчик Волга Тритон предназначен для измерения объемного расхода жидкости в водоводах с безнапорным и комбинированным напорно-безнапорным режимом течения. Погружной первичный преобразователь скорости работает на основе эффекта Доплера, излучая навстречу потоку ультразвуковой сигнал и принимая отраженное от частиц в потоке эхо с частотой, отличной от частоты испускаемого сигнала. Это смещение частоты называется «Доплеровское смещение» и оно пропорционально скорости потока. В качестве измерителя глубины может использоваться бесконтактный ультразвуковой первичный преобразователь ВБН-ДГ-01 или любой другой преобразователь уровня жидкости стороннего производителя имеющий унифицированный токовый выход 4-20 мА: радарный, гидростатический или ультразвуковой.
Определение объемного расхода происходит как по методу «площадь-скорость», так и по МИ2220-2013 в зависимости от гидравлических условий.
В бесконтактном (радарном) режиме расходомер Волга Тритон предназначен для измерения объемного расхода жидкости при безнапорном режиме течения. Расходомер может применяться в составе узлов учета сточных вод в безнапорных (самотечных) канализационных системах, открытых ирригационных и мелиоративных каналах, открытых или подземных деривационных безнапорных водоводах объектов гидроэнергетики, отводящих подводящих и рециркуляционных водоводах теплоэнергетики и других гидротехнических сооружениях с безнапорным режимом течения. В основе технологии измерения лежит бесконтактный радарный метод измерения поверхностной скорости потока и бесконтактный ультразвуковой/радарный метод измерения уровня воды.
В качестве измерителя уровня воды может использоваться как собственный ультразвуковой датчик уровня ВР-Г-01, так и датчики сторонних производителей, подключаемые по унифицированным цифровым или аналоговым интерфейсам, например, VEGAPLUS.
Безнапорный гибридный расходомер-счетчик "Волга Тритон" стал лауреатом Международной экологической премии EWA Award 2021 в номинации Лучшая технология.
Доступен как в стационарном варианте, так и в портативном с автономным электропитанием.

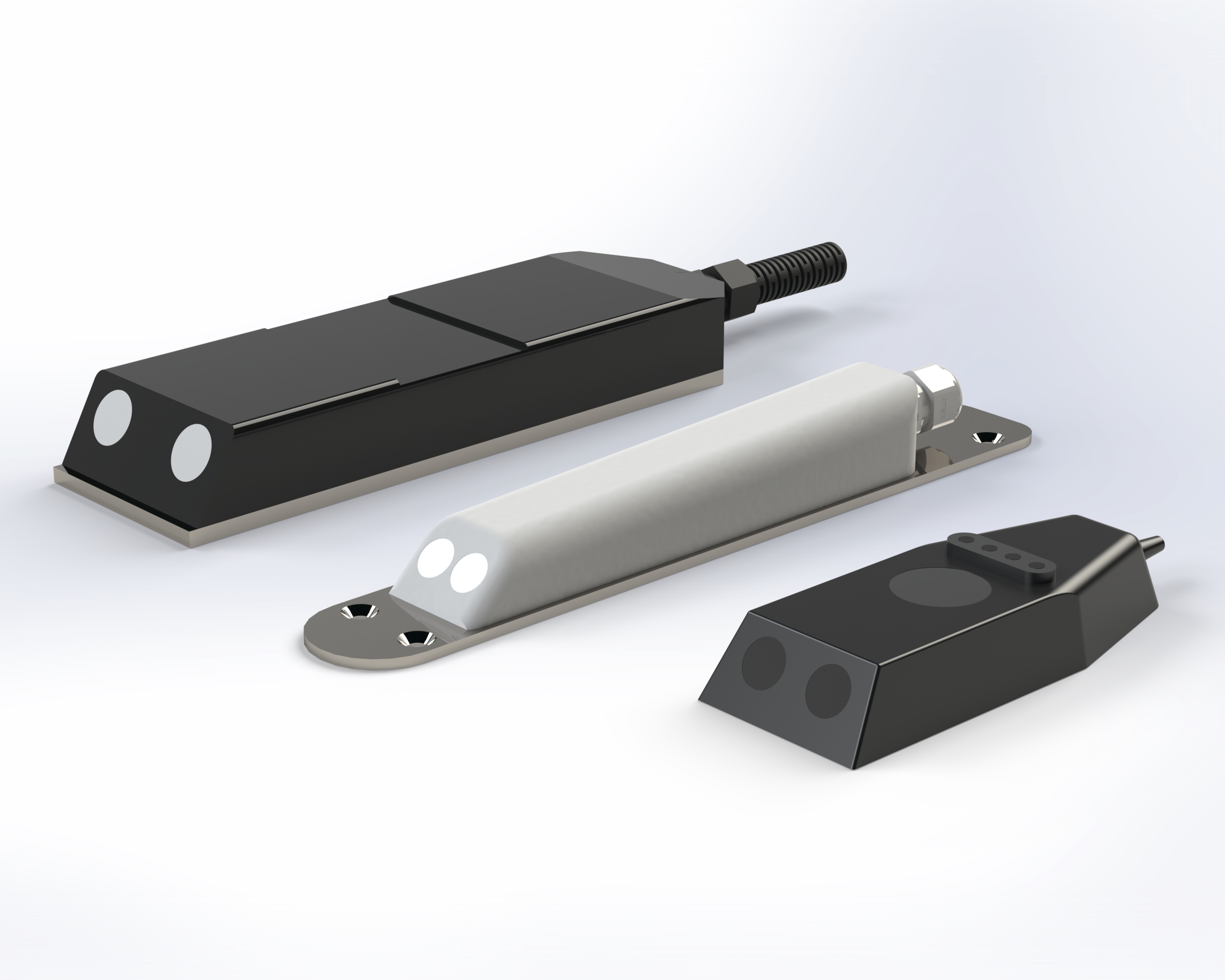

ВБН-ДС-01 Первичный преобразователь скорости для средних и крупных водоводов
ВБН-ДС-02 Комбинированный первичный преобразователь скорости и глубины для средних и малых водоводов
ВБН-ДС-03 Комбинированный низкопрофильный первичный преобразователь скорости и глубины для малых водоводов.

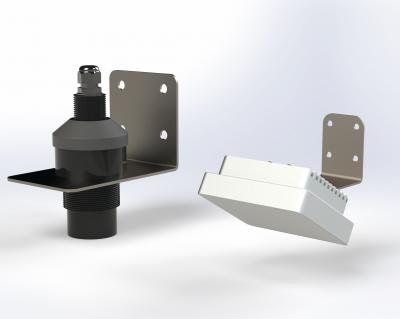

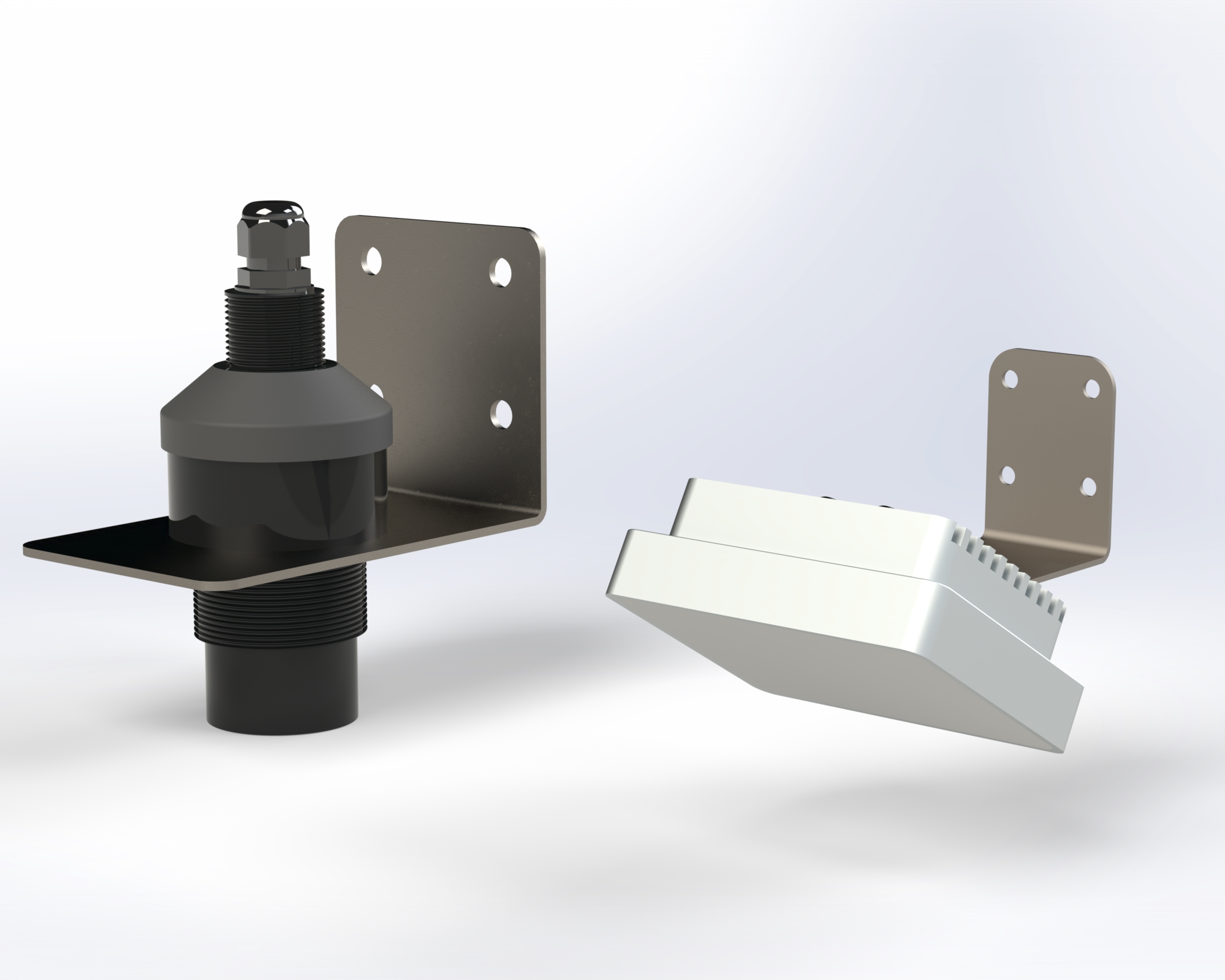

ВБН-ДГ-01 - бесконтактный ультразвуковой первичный преобразователь - измеритель глубины
Ду, мм: 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, до 6000 мм
Сферы применения гибридного расходомера-счетчика Волга Тритон:
Преимущества расходомера-счетчика Волга Тритон:
Технические характеристики Волга Тритон:
В ультразвуковом режиме:
|
Характеристика |
Значение |
|
Диапазон измерения скорости потока, м/с |
0,03…10 |
|
Предел относительной погрешности измерения скорости потока, % |
1 |
|
Диапазон измерения глубины, м |
0,3…10 |
|
Предел приведённой погрешности измерения глубины, % |
0,25 |
|
Входы |
Аналоговый |
|
Выходы |
Аналоговый, импульсный, цифровой (RS-485, Ethernet) |
|
Экран |
Сенсорный, полноцветный |
|
Степень защиты вторичного блока |
IP65 |
|
Напряжение питания, В - постоянный ток - переменный ток |
+24 220В |
|
Габаритные размеры электронного блока, мм : - высота - ширина - длина |
200 300 140 |
|
Диапазон температуры окружающей среды для вторичного блока, без конденсации влаги, ᵒС |
-20…+60 |
В бесконтактном (радарном) режиме:
|
Характеристика |
Значение |
|
Частота излучения радарного датчика скорости ВР-С-01, ГГц |
24,125 |
|
Угол излучения радарного датчика скорости ВР-С-01, гр. |
12х24 |
|
Диапазон измерения поверхностной скорости, м/с |
0,02…15 |
|
Абсолютная погрешность измерения поверхностной скорости, м/с |
0,01 |
|
Угол установки радарного датчика скорости ВР-С-01, гр. |
30 |
|
Расстояние от радарного датчика скорости ВР-С-01 до поверхности воды, м |
0,1…50 |
|
Степень защиты радарного датчика скорости ВР-С-01 |
IP68 |
|
Размеры радарного датчика скорости, мм |
110х90х50 |
|
Рабочий диапазон температур датчика ВР-С-01, гр. С |
-40 … +85 |
|
Диапазон измерения расстояния до поверхности потока датчиков ВР-Г-01, м |
0…10 |
|
Мертвая зона датчика ВР-Г-01, м |
0,3 |
|
Абсолютная погрешность измерения расстояния до поверхности потока, мм |
±3 |
|
Угол излучения датчика ВР-Г-01, гр. |
10±2 |
|
Степень защиты датчика ВР-Г-01 |
IP68 |
|
Рабочий диапазон температур датчика ВР-Г-01, гр. С |
-30 … +70 |
|
Максимальная длина кабеля датчика ВР-Г-01, м |
100 |
|
Входы |
Аналоговый |
|
Выходы |
Аналоговый, импульсный, цифровой (RS-485, Ethernet) |
|
Экран |
Сенсорный, полноцветный |
|
Степень защиты вторичного блока |
IP65 |
|
Напряжение питания, В - постоянный ток - переменный ток |
+24 220В |
|
Габаритные размеры электронного блока, мм : - высота - ширина - длина |
200 300 140 |
|
Диапазон температуры окружающей среды для вторичного блока, без конденсации влаги, ᵒС |
-20…+60 |
|
