Артикул: MagFlow 1700
|
Тип оборудования: Доступный электромагнитный расходомер для ЖКХ
Производитель: StreamLux
Модель: MagFlow 1700
Гарантия: 1 год
Описание расходомера MagFlow 1700:
Электромагнитные расходомеры Streamlux MagFlow 1700 - доступные высокоточные расходомеры для непрерывного измерения расхода жидкостей. Они отлично работают на обычной питьевой или технической воде с электрической проводимостью более 5 мкСм/см, а также на теплоносителе, сточных водах. Идеально подходят для узлов учета холодного и горячего водоснабжения многоквартирных домов, коттеджных поселков.
Измеряемые жидкости:
Расходомеры Streamlux MagFlow 1700 успешно применяются для коммерческого и технологического учета в жилищно-коммунальном хозяйстве, водоснабжении, водоотведении. Для учета расхода воды могут использоваться также в химической, энергетической, пищевой, целлюлозно-бумажной и других отраслях промышленности.
Благодаря доступной цене и минимальной погрешности погрешности до 0,25%, вы экономите средства дважды: первый раз при покупке, второй - каждый месяц при оплате счетов ресурсоснабжающих организаций!

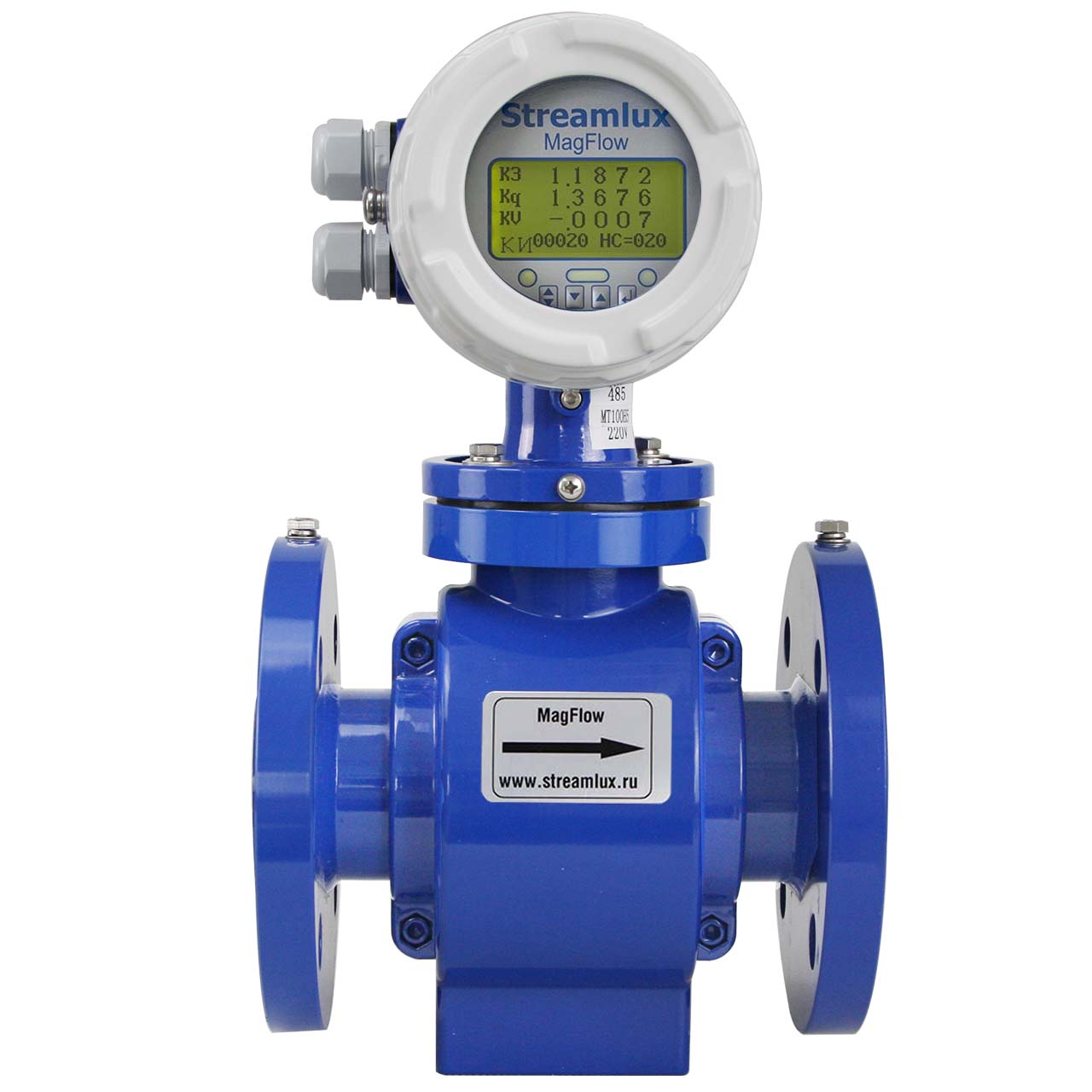

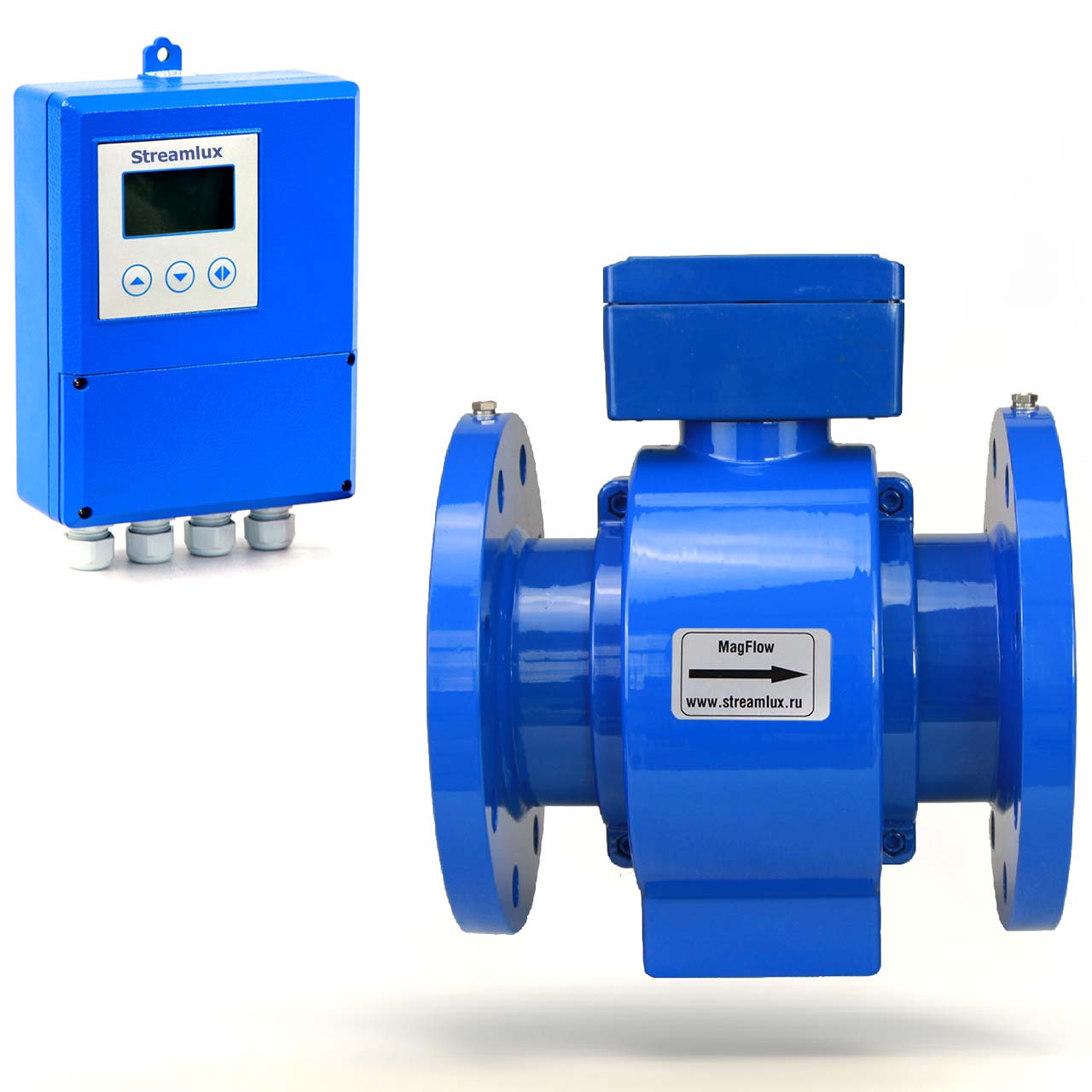

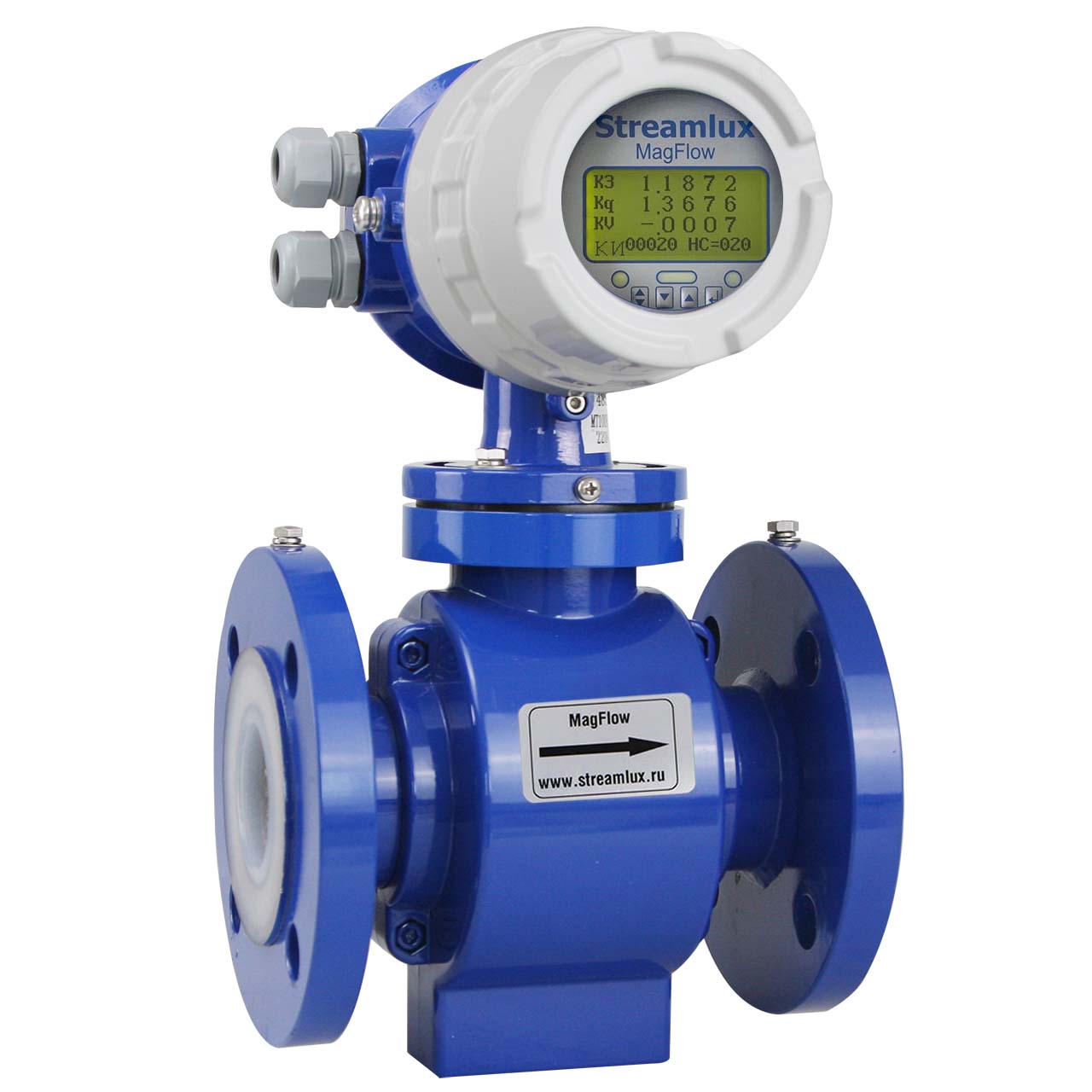

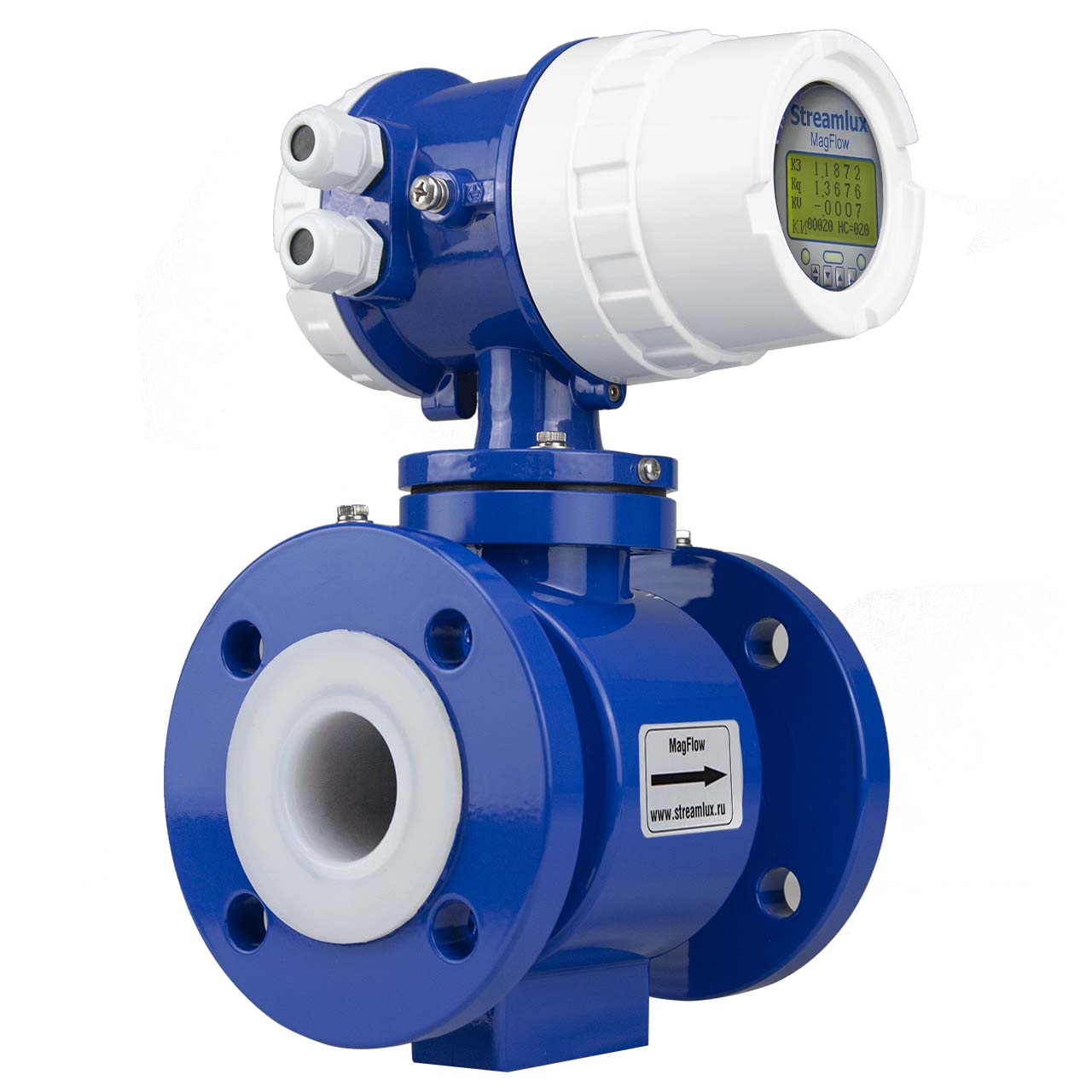

Модель выпускается в раздельном и моноблочном исполнении с фланцевым соединением. Стандарты фланцевого соединения могут быть выбраны из DIN, ANSI, JIS и других соответствующих норм. Предусмотрен расширенный набор аналоговых и цифровых портов: 4...20 мА, импульсный, аварийный сигнал, связь по RS-485 и Modbus (HART).
Технические характеристики MagFlow 1700:
|
Диаметр номинальный, мм. |
DN10…DN500 |
|
Материал корпуса |
Сталь |
|
Материал электродов |
Нержавеющая сталь 316L |
|
Присоединение |
Фланец |
|
Минимальный расход, м3/ч |
0,01 |
|
Температура рабочей среды, °C |
до +120 |
|
Температура окружающей среды, °C |
-10…+60 |
|
Влажность относительная, % |
не более 85 |
|
Давление рабочей среды, МПа |
до 4 |
|
Погрешность, % |
±0,5 (спецзаказ - 0,25%) |
|
Электропроводность, мкСм/см |
>5 (>20 для деминерализованной воды) |
|
Класс защиты |
IP65 (Моноблок) IP68 (Выносной преобразователь) |
|
Питание |
Переменное 85-240В Постоянное 20…36В |
|
Импульсный сигнал вых., л/имп |
0,001…1000 (настраиваемый) |
|
Токовый сигнал вых., мА |
4…20 (HART) |
|
Цифровой выход |
RS485 (MODBUS) |
|
Архив (опция) |
Ежечасно Ежедневно Ежемесячно |
|
Облачный сервис (опция) |
Бесплатное ПО Доступ к показателям расхода из любой точки мира |
|
Длина кабеля (выносной преобразователь) |
В базе - 5м Максимум - 100м |
Диапазон расхода в зависимости от скорости потока и диаметра условного прохода
|
ДУ, мм |
Диапазон расхода (м³/ч) |
||||
|
Скорость потока |
|||||
|
0,05 м/с |
0,2 м/с |
0,5 м/с |
1 м/с |
10 м/с |
|
|
10 |
0,014 |
0,057 |
0,141 |
0,283 |
2,8 |
|
15 |
0,032 |
0,127 |
0,318 |
0,636 |
6,4 |
|
20 |
0,057 |
0,226 |
0,565 |
1,131 |
11,3 |
|
25 |
0,088 |
0,353 |
0,884 |
1,767 |
17,7 |
|
32 |
0,145 |
0,579 |
1,448 |
2,895 |
29,0 |
|
40 |
0,226 |
0,905 |
2,262 |
4,524 |
45,2 |
|
50 |
0,353 |
1,414 |
3,534 |
7,069 |
70,7 |
|
65 |
0,597 |
2,389 |
5,973 |
11,946 |
119,5 |
|
80 |
0,905 |
3,619 |
9,048 |
18,096 |
181,0 |
|
100 |
1,414 |
5,655 |
14,137 |
28,274 |
282,7 |
|
125 |
2,209 |
8,836 |
22,089 |
44,179 |
441,8 |
|
150 |
3,181 |
12,723 |
31,809 |
63,617 |
636,2 |
|
200 |
5,655 |
22,619 |
56,549 |
113,097 |
1131,0 |
|
250 |
8,836 |
35,343 |
88,357 |
176,715 |
1767,1 |
|
300 |
12,723 |
50,894 |
127,235 |
254,469 |
2544,7 |
|
350 |
17,318 |
69,272 |
173,180 |
346,361 |
3463,6 |
|
400 |
22,619 |
90,478 |
226,195 |
452,389 |
4523,9 |
|
450 |
28,628 |
114,511 |
286,278 |
572,555 |
5725,6 |
|
500 |
35,343 |
141,372 |
353,429 |
706,858 |
7068,6 |
Принцип работы MagFlow 1700:
Принцип измерения электромагнитных расходомеров серии MagFlow основан на законе Фарадея.
Принцип измерения электромагнитных расходомеров основан на явлении электромагнитной индукции, согласно которому в проводнике, движущемся в однородном магнитном поле, наводится ЭДС, пропорциональная индукции этого поля, длине проводника и скорости движения проводника.
Если жидкость проводит ток, её перемещение поперёк линий магнитного поля приведёт к возникновению ЭДС, пропорциональной скорости потока.
На практике эта схема реализуется путём установки электромагнитов таким образом, чтобы линии магнитного потока были перпендикулярны потенциальному перемещению потока жидкости, а также установкой пары электродов, фиксирующих наведённую движением потока ЭДС.
|
