Артикул: MagFlow 3400
|
Тип оборудования: Электромагнитный расходомер для микро-диаметров
Производитель: StreamLux
Модель: MagFlow 3400
Гарантия: 1 год
Описание расходомера MagFlow 3400:

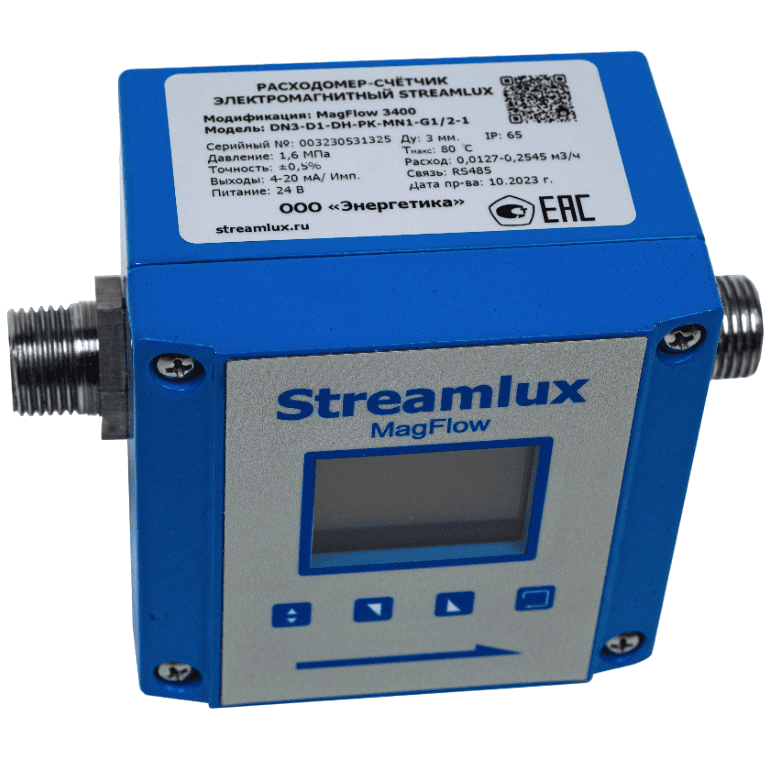

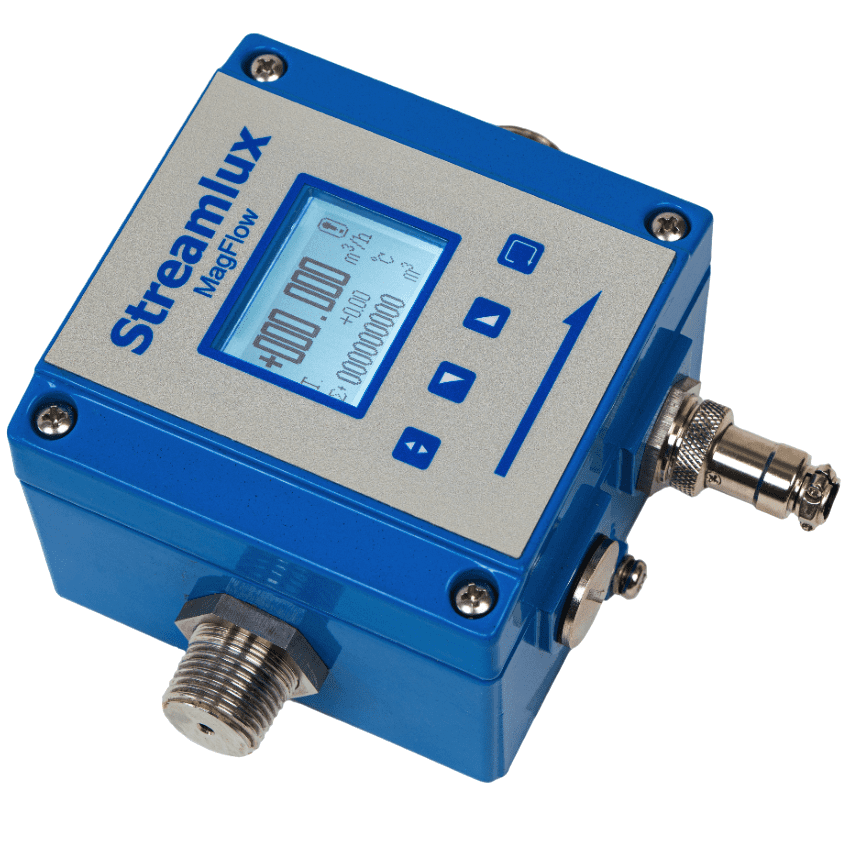

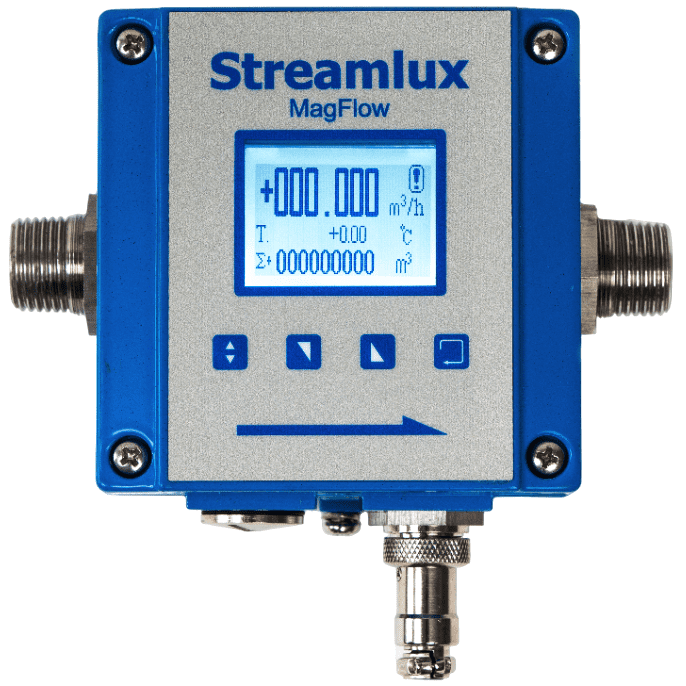

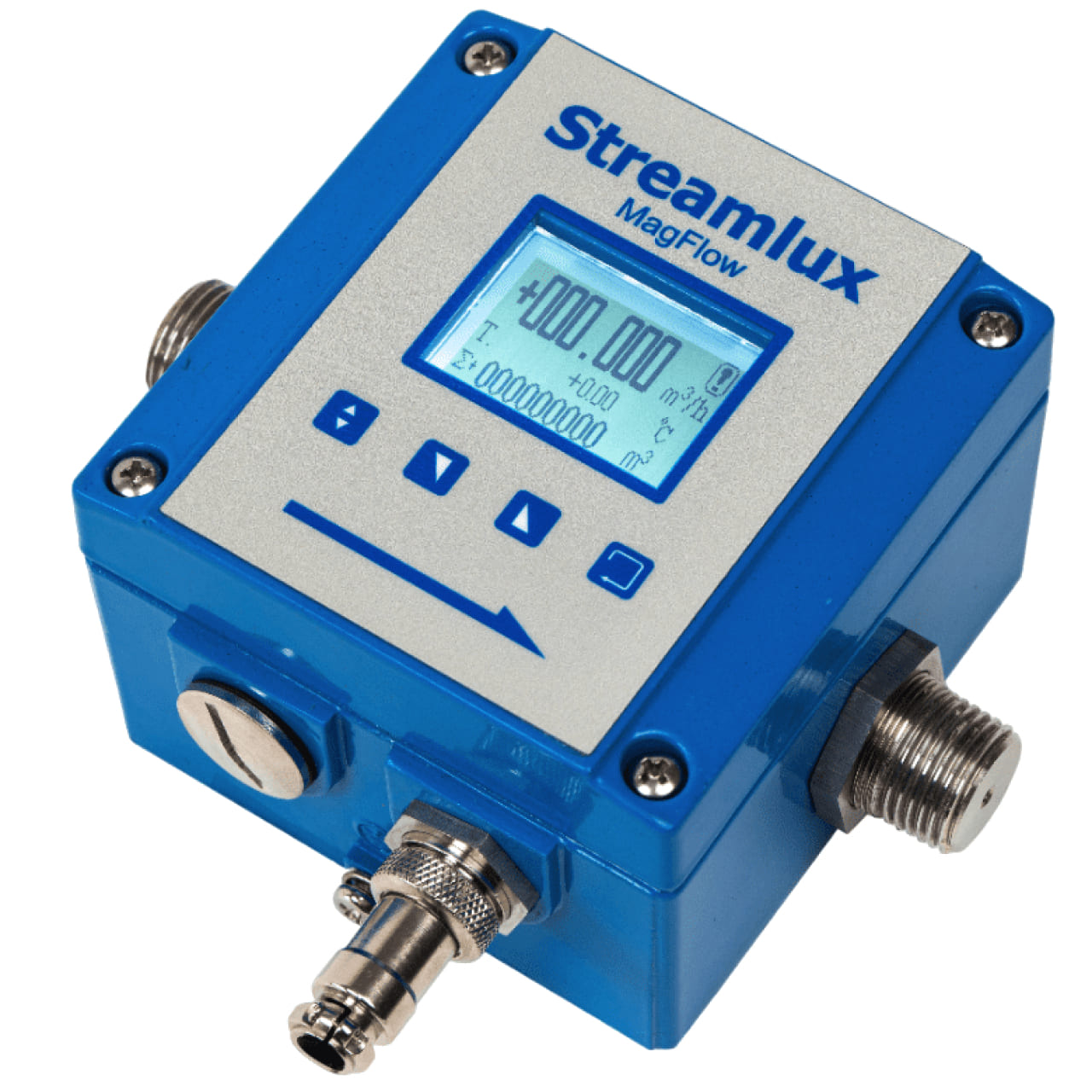

Электромагнитный расходомер Streamlux MagFlow 3400 - компактный недорогой прибор, предназначенный для измерения объемного расхода токопроводящих жидкостей и суспензий в трубопроводах с микро-диаметрами.
Специально разработан для контроля расхода жидкости в промышленных процессах, таких как производство продуктов питания и напитков, контроль розлива в химической и фармацевтической промышленности.
Успешно применяется на линиях охлаждения сварочного оборудования, гибочных машин, в сложных условиях измерений с пульсирующими дозирующими насосами.
Является идеальным прибором для измерения: кислот, щелочных жидкостей; красок, вязких жидкостей и суспензий и др.
Дозирование, мониторинг и измерения:
В сельском хозяйстве используется в автоматизированных системах кормления животных (телята, свиньи, цыплята и др.);
ПРЕИМУЩЕСТВА:
Технические характеристики MagFlow 3400:
|
Диаметр номинальный, мм. |
DN3…DN25 |
|
Материал корпуса |
Алюминий с эпоксидной смолой |
|
Материал электродов |
Нержавеющая сталь 316L Титановый сплав Хастеллой C Хастеллой B |
|
Внутреннее покрытие (футеровка) |
ПЭЭК |
|
Присоединение |
Фланец |
|
Минимальный расход, м3/ч |
0,005 |
|
Температура рабочей среды, °C |
-10…+80 |
|
Температура окружающей среды, °C |
-10…+60 |
|
Влажность относительная, % |
не более 90 |
|
Давление рабочей среды, МПа |
1,6 |
|
Погрешность, % |
±0,5 |
|
Электропроводность, мкСм/см |
>5 (>20 для деминерализованной воды) |
|
Класс защиты |
IP55 |
|
Питание |
24 В (19…28 постоянный ток) |
|
Импульсный сигнал вых., л/имп |
0,001…1000 (настраиваемый) |
|
Токовый сигнал вых., мА |
4…20 (HART) |
|
Цифровой выход |
RS485 (MODBUS, PROFIBUS) |
|
Архив (опция) |
Ежечасно Ежедневно Ежемесячно |
|
Облачный сервис (опция) |
Бесплатное ПО Доступ к показателям расхода из любой точки мира |
|
Длина кабеля (выносной преобразователь) |
В базе - 5м Максимум - 100м |
Диапазон расхода в зависимости от скорости потока и номинального диаметра
|
Диапазон расхода (м3/ч) |
|||
|
DN, мм |
Qmin при V=0,2 м/с |
Qn1 при V=0,5 м/с |
Qn2 при V=10 м/с |
|
3 |
0,00509 |
0,01272 |
0,25447 |
|
6 |
0,02036 |
0,05089 |
1,01788 |
|
15 |
0,12723 |
0,31809 |
6,36173 |
|
25 |
0,35343 |
0,88358 |
17,6715 |
Принцип работы MagFlow 3400:
Streamlux MagFlow 3400, как и все другие электромагнитные расходомеры, работает по принципу закона индукции Фарадея. Согласно закону, в проводнике, когда он движется через магнитное поле, возникает ЭДС. Величина ЭДС прямо пропорциональна скорости движущегося проводника. Проводящая жидкость, проходящая через корпус расходомера, действует как проводник. Корпус расходомера содержит набор электромагнитных катушек, которые генерируют магнитное поле. Электроды, установленные в корпусе расходомера, фиксирует ЭДС, величина которой пропорциональна скорости потока.
Зная скорость потока и внутренний диаметр трубы прибор по простой формуле определяет значение расхода.
Q = V • S,
где Q — объёмный расход,
V — скорость потока,
S — площадь внутреннего сечения трубы
S = π × r² (где r-радиуса трубы, т.е. половина диаметра, т.е. r=D/2, π=3,14) .
|
