Артикул: MassFlow V10
|
Тип оборудования: Кориолисовый расходомер
Производитель: StreamLux
Модель: MassFlow V10
Гарантия: 1 год

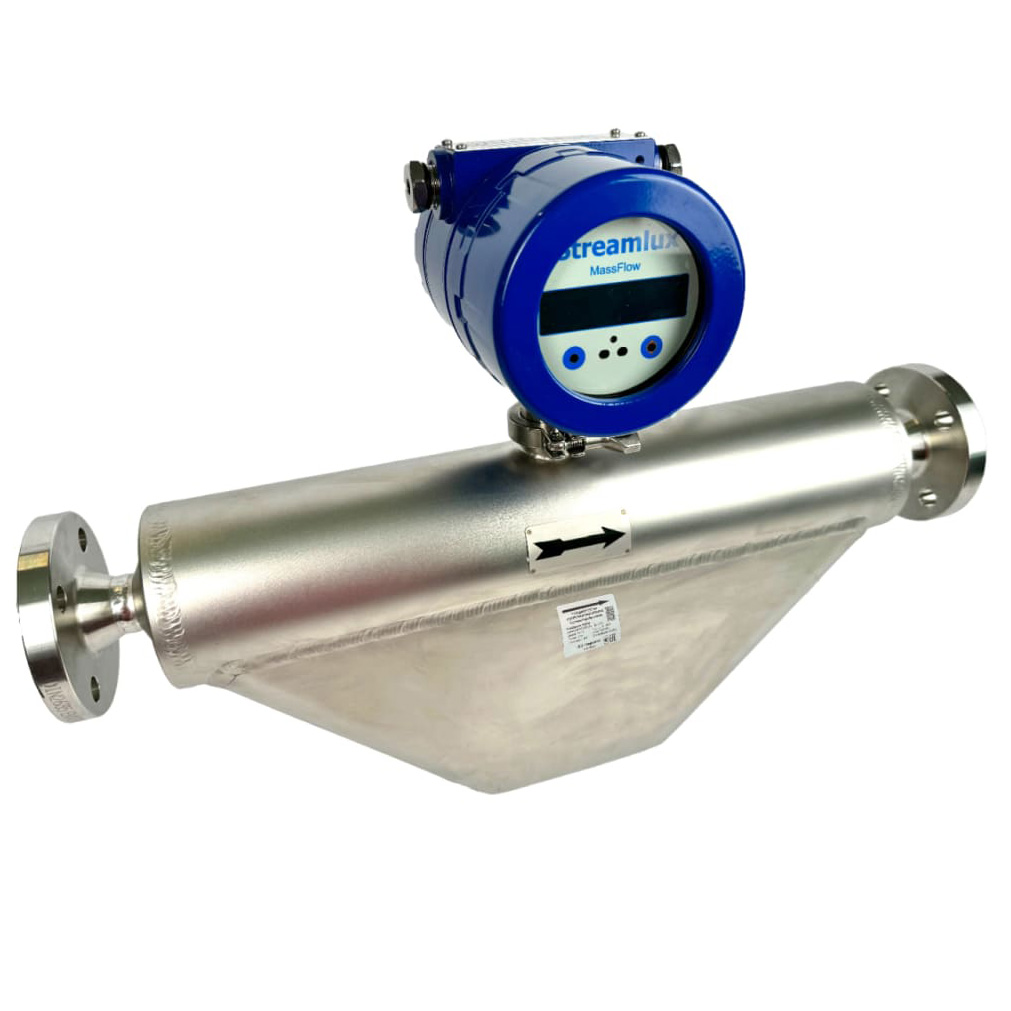

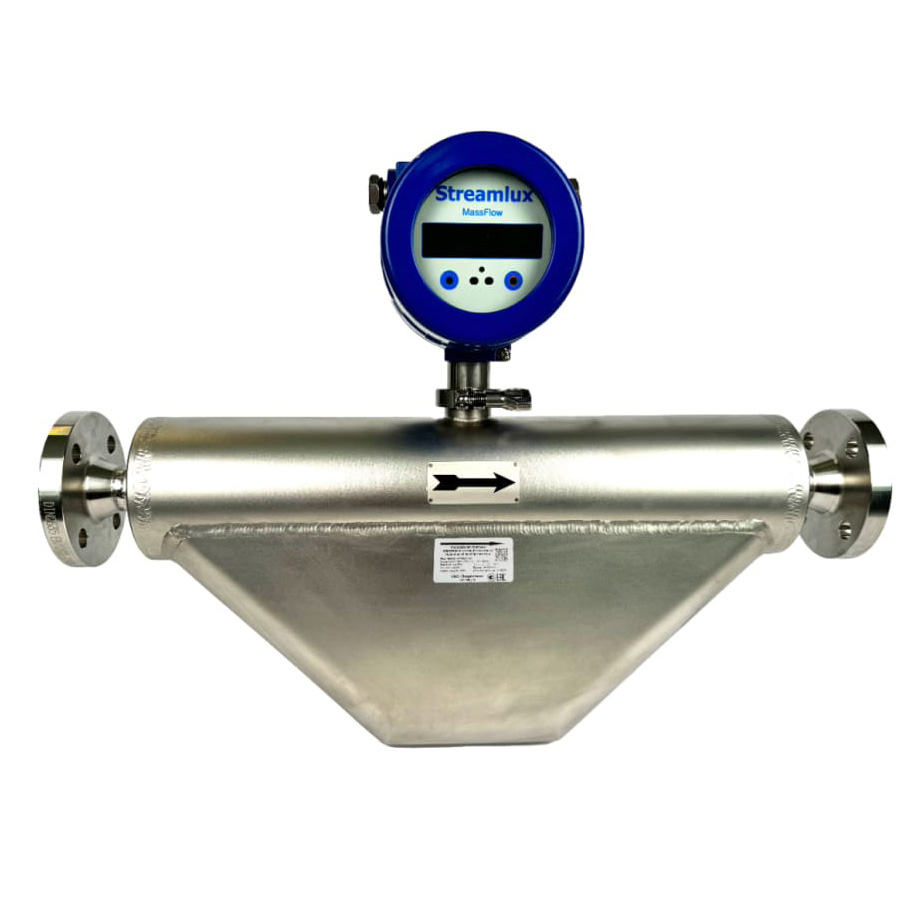

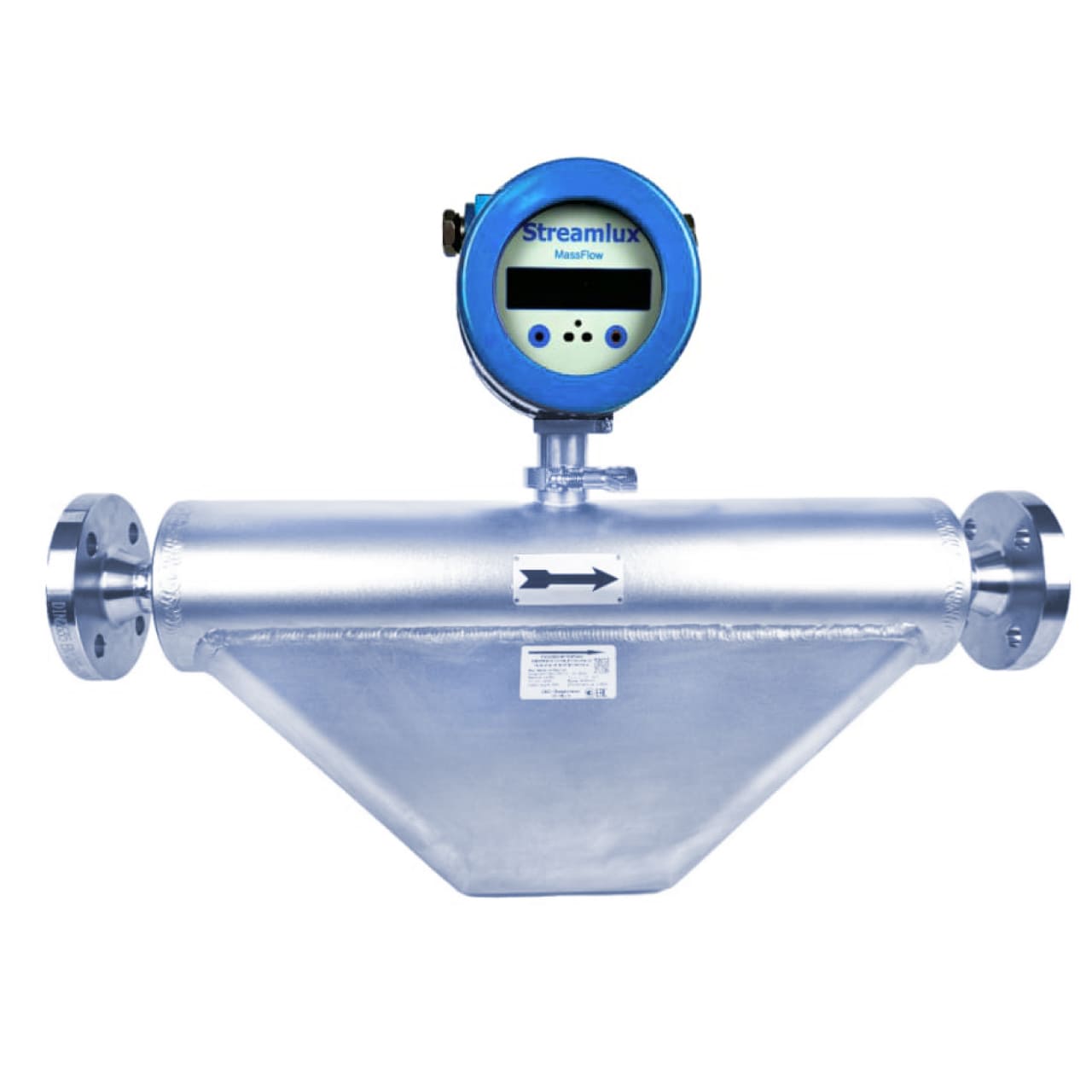

Описание расходомера MassFlow V10:
Кориолисовый массовый расходомер модификации MassFlow V10 специально разработан для работы с вязкими средами. В его конструкции снижены гидравлические потери за счет уменьшенного изгиба измерительных трубок, что делает прибор оптимальным для точного измерения расхода вязких жидкостей..
Массовый расходомер (массомер) MassFlow V10, построен на принципе использования силы Кориолиса (см. Принцип работы) и может напрямую измерять массу и расход жидкостей.
Расходомер внесен в реестр СИ РФ и республики Казахстан, поэтому может применяться как для технического, так и для коммерческого учета. При этом его стоимость ощутимо ниже аналогичных высокоточных приборов как импортного, так и российского производства.

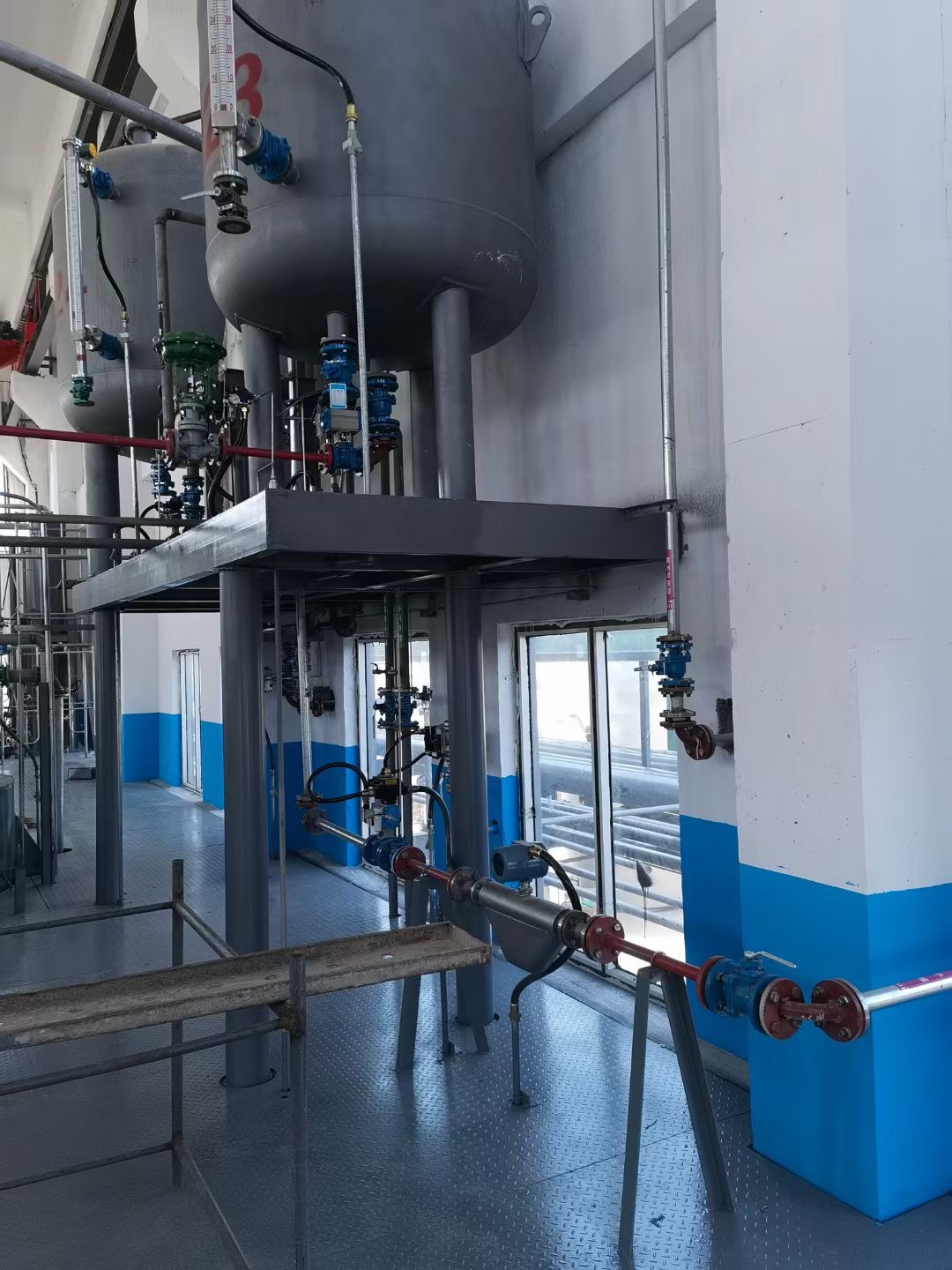

Применение:
Кориолисовые расходомеры MassFlow V10 выделяются сверхвысокой точностью измерения (погрешность измерения всего 0,1%) и минимальным временем задержки при начале движения потока (0,5 секунды). Это позволяет с успехом использовать их в системах дозирования самых сложных и дорогих технологических процессов.
Он успешно используется для выполнения задач распределения жидкостей, многопрофильного производства и коммерческих измерений в следующих областях:
Кроме измерения обычных потоков жидкостей эта модификация отлично подходит для контроля расхода сред, которые трудно измерить ультразвуковым и/или электромагнитным счетчиком:
Также массовые расходомеры Streamlux MassFlow V10 характеризует отсутствие специальных требований к прямому участку трубы до и после установки прибора, надежная работа и низкие эксплуатационные расходы.
Технические характеристики MassFlow V10:
|
Диаметр номинальный, мм |
DN15...DN50 |
|
Материал корпуса |
Нержавеющая сталь 304 |
|
Материал корпуса преобразователя |
Алюминий |
|
Материал измерительных трубок |
Нержавеющая сталь 316L |
|
Диапазоны температур измеряемой среды, °C |
-50…+200 |
|
Температура окружающей среды, °C |
-40…+60 |
|
Максимальное давление измеряемой среды, МПа |
10 |
|
Диапазон измерения плотности измеряемой среды, кг/м³ |
650 ~ 2000 |
|
Погрешность измерения плотности (жидкости) г/см3 |
± 0,002 |
|
Максимальный массовый расход жидкости, кг/ч |
до 60 000 (см. таблицу ниже) |
|
Максимальный объёмный расход жидкости, дм³/ч* |
до 60000/ ρж |
|
Пределы допускаемой относительной погрешности измерений массы и массового расхода, δm, %: |
|
|
– в диапазоне расходов: Qmin ≤ Q < Qt – в диапазоне расходов: Qt ≤ Q ˂ Qn – в диапазоне расходов: Qn ≤ Q ≤ Qmax |
± 0,2 ± 0,1 ± 0,2 |
|
Пределы допускаемой относительной погрешности измерений объема и объемного расхода, δv, %: |
|
|
– в диапазоне расходов: Qmin ≤ Q < Qt
– в диапазоне расходов: Qt ≤ Q ˂ Qn
– в диапазоне расходов: Qn ≤ Q ≤ Qmax |
ж ж ж |
|
Пределы допускаемой абсолютной погрешность при измерении температуры, °C |
±1,0 |
|
Класс защиты |
IP67 |
|
Напряжение, В |
85-265/АС 18…36/DC |
|
Коммуникационные выходы |
Токовый 4…20 мА Импульсный / частотный RS485 (MODBUS) |
|
Длинна кабеля (выносной тип) |
В базе - 2м Максимум - 100м |
|
Средний рок службы, лет |
12 |
|
Срок средней наработки на отказ, ч |
85000 |
|
Примечания: 1) ρж – плотность измеряемой жидкости при рабочих условиях; 2) ρ – измеряемая плотность; 3) под заказ возможно изготовление измерительных трубок расходомера из других материалов. |
|
Диапазоны измерений массового расхода жидкости модификации
|
Ду (мм) |
Минимальный расход |
Переходный расход |
Номинальный расход |
Максимальный расход |
Стабильность нуля, Z (± кг/ч) |
|
15 |
225 |
360 |
3 600 |
4 500 |
0,216 |
|
25 |
600 |
960 |
9 600 |
12 000 |
0,576 |
|
50 |
3 000 |
4 800 |
48 000 |
60 000 |
2,88 |
Принцип работы MassFlow V10:
Внутри расходомера установлены две параллельные сенсорные трубки. Поступая в сенсор, поток делится на две равные части. В процессе измерения возбуждающая катушка заставляет трубки колебаться в противофазе относительно друг друга с их собственной резонансной частотой.
Пары магнит-катушка называются детекторами и устанавливаются на трубках сенсора. В результате колебания трубок, напряжения создаваемые каждым детектором, приобретают форму синусоиды. Получившиеся синусоиды показывают движения одной трубки относительно другой. При отсутствии потока на входе и на выходе синусоидальные волны находятся в одной фазе — то есть двигаются синхронно.
При движении жидкости по трубкам в них возникает кориолисовые силы. Эти силы заставляют сенсорные трубки скручиваться в противоположном направлении, в результате чего синусоиды сдвигаются по фазе относительно друг друга и становятся асинхронными.
Задержка по времени между двумя синусоидальными волнами измеряется в микросекундах и называется ∆t. Значение ∆t прямо пропорционально массовому расходу. Чем больше ∆t вызванная кориолисовой силой, тем больше массовый расход. Если фазовый сдвиг синусоиды определяют массовый расход, то частота волны определяет плотность.
При изменении плотности жидкости изменяется и частота вибрации трубок. Жесткость сенсорных трубок остается практически постоянной. Таким образом масса и плотность среды, содержащейся в фиксированном объеме сенсорных трубок является единственной переменной влияющей на частоту.
Объемный расход рассчитывается на основании полученных массового расхода и плотности. Зная массу и плотность несложно вычислить объемный расход. Используя этот подход массовый расходомер Streamlux обеспечивает высокую точность прямых измерений массового расхода и плотности в широком диапазоне применений.
|
