Артикул: MagFlow 3100
|
Тип оборудования: Электромагнитный расходомер с керамической футеровкой
Производитель: StreamLux
Модель: MagFlow 3100
Гарантия: 1 год
Описание расходомера MagFlow 3100:

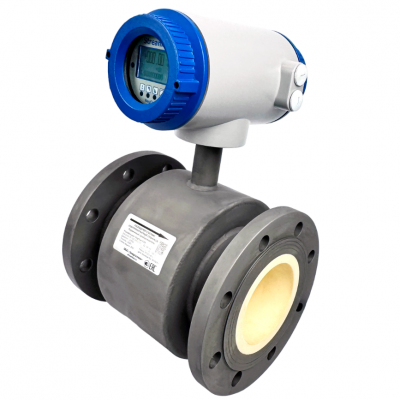

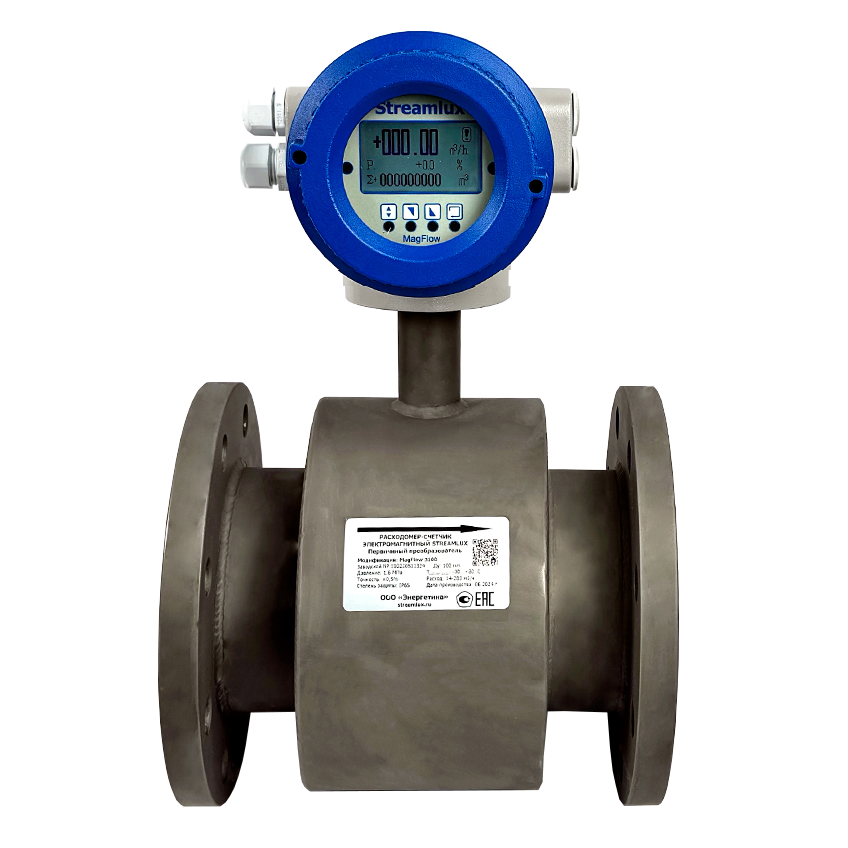

Электромагнитный расходомер с керамической футеровкой Streamlux MagFlow 3100 применяется для измерения расхода высокоабразивных или агрессивных жидкостей, а также для точного объемного дозирования добавок.
Благодаря покрытию из высокотехнологичного керамического материала счетчики устойчивы к истиранию, воздействию химических веществ, нечувствительны к изменению температуры и не подвержены коррозии.
Наиболее широкое применение нашли на предприятиях горнодобывающей промышленности (обогатительных комбинатах). Работают с исключительной долговременной стабильностью и точностью (погрешность до 0,25%), даже при измерениях в условиях сильного шума, создаваемого пульпой.
Наиболее часто измеряемые жидкости:

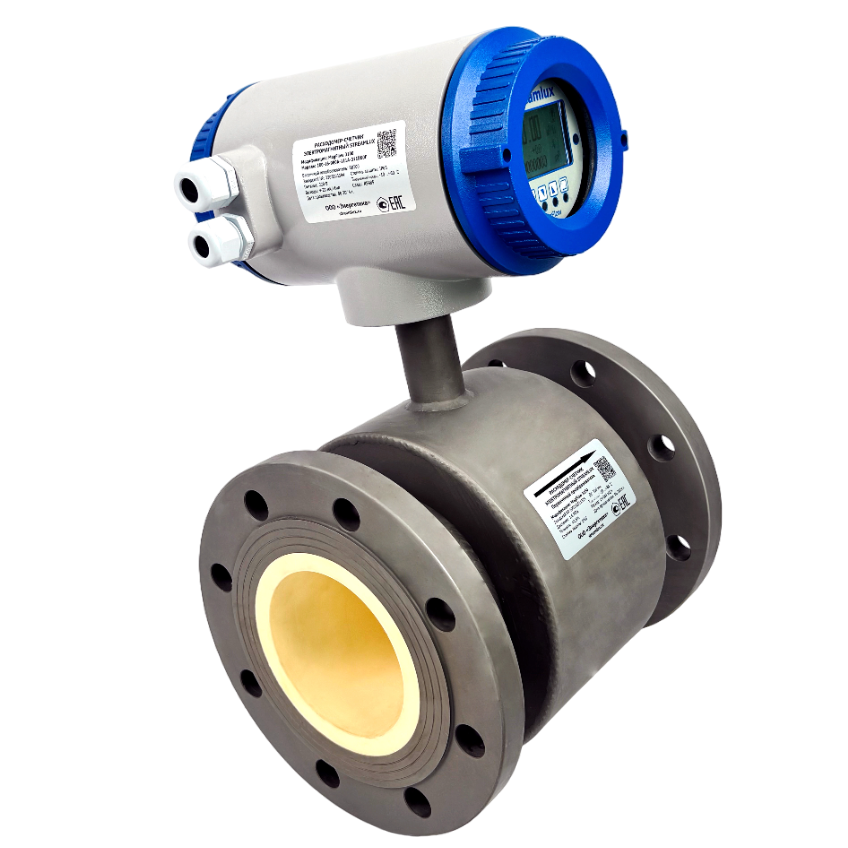

Кроме классического фланцевого исполнения имеет модификацию с соединениями типа "сэндвич”, которое позволяет монтировать расходомер в стесненных условиях помещений узлов учета.

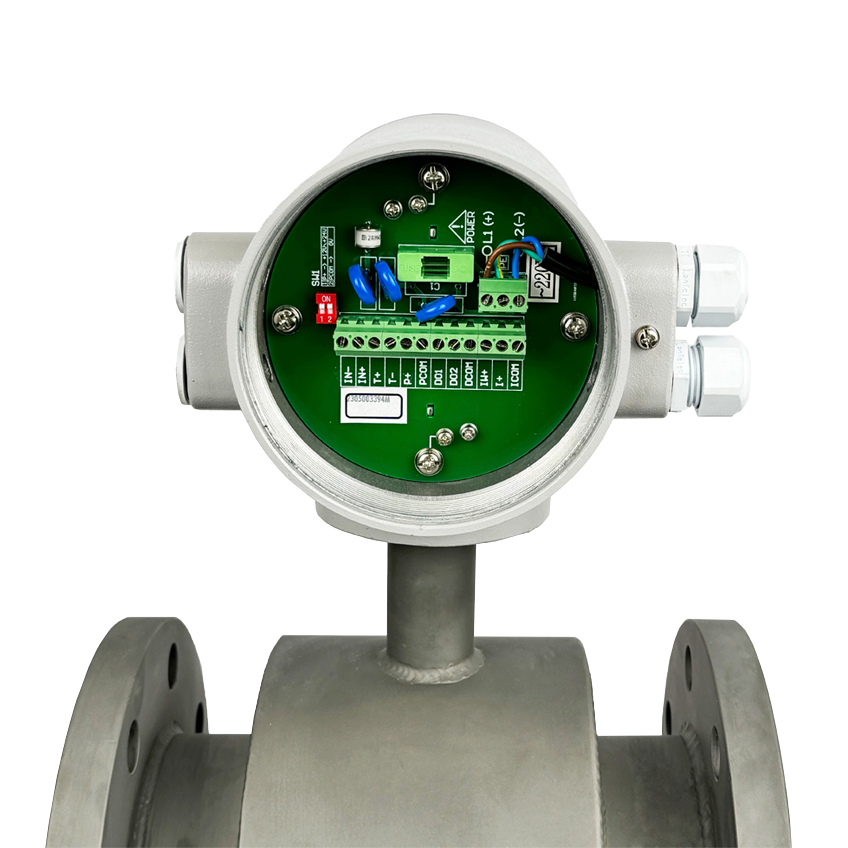

В базовой конфигурации расходомер поставляется с токовым и импульсным выходами, аварийным сигналом, опционально дополняется цифровым выходом RS-485 и Modbus, что позволяет подключать его в любую систему диспетчеризации.
Технические характеристики MagFlow 3100:
|
Диаметр номинальный |
DN15…DN600 мм |
|
Материал корпуса |
Сталь Нержавеющая сталь |
|
Материал электродов |
Керамика |
|
Внутреннее покрытие (футеровка) |
Керамика |
|
Минимальный расход |
0,03 м3/ч |
|
Присоединение |
Фланцы Сэндвич |
|
Температура рабочей среды |
-65…+120°C |
|
Температура окружающей среды |
-25…+55°C |
|
Влажность относительная |
≤ 90°C |
|
Давление рабочей среды |
до 4 МПа |
|
Погрешность |
±0,25% |
|
Электропроводность |
От 5 мкСм/см и более |
|
Класс защиты |
IP65 (Моноблок или выносной) IP67 (Моноблок ) IP68 (Выносной преобразователь) |
|
Питание |
Переменное 85-265В Постоянное 18…36В |
|
Импульсный сигнал выход
|
0,001…100 л/имп 1…1000 м3/ч |
|
Токовый сигнал выход |
4…20 мА (HART) |
|
Цифровой выход |
RS-485 (MODBUS) |
|
Архив (опция) |
Ежечасно Ежедневно Ежемесячно |
|
Облачный сервис (опция) |
Бесплатное ПО Доступ к показателям расхода из любой точки мира |
|
Длинна кабеля (выносной преобразователь) |
В базе - 10м Максимум - 200м |
Диапазон расхода в зависимости от скорости потока и диаметра условного прохода
|
Диапазон расхода (м3/ч) |
||||
|
DN, мм |
Qmin при V=0,05 м/с |
Qn1 при V=0,2 м/с |
Qn2 при V=0,5 м/с |
Qn3 при V=10 м/с |
|
15 |
0,032 |
0,127 |
0,318 |
6,4 |
|
20 |
0,057 |
0,226 |
0,565 |
11,3 |
|
25 |
0,088 |
0,353 |
0,884 |
17,7 |
|
32 |
0,145 |
0,579 |
1,448 |
29,0 |
|
40 |
0,226 |
0,905 |
2,262 |
45,2 |
|
50 |
0,353 |
1,414 |
3,534 |
70,7 |
|
65 |
0,597 |
2,389 |
5,973 |
119,5 |
|
80 |
0,905 |
3,619 |
9,048 |
181,0 |
|
100 |
1,414 |
5,655 |
14,137 |
282,7 |
|
125 |
2,209 |
8,836 |
22,089 |
441,8 |
|
150 |
3,181 |
12,723 |
31,809 |
636,2 |
|
200 |
5,655 |
22,619 |
56,549 |
1130,0 |
|
250 |
8,836 |
35,343 |
88,357 |
1767,1 |
|
300 |
12,723 |
50,894 |
127,235 |
2544,7 |
|
350 |
17,318 |
69,272 |
173,180 |
3463,6 |
|
400 |
22,619 |
90,478 |
226,195 |
4523,9 |
|
450 |
28,628 |
114,511 |
286,278 |
5725,6 |
|
500 |
35,343 |
141,372 |
353,429 |
7068,6 |
|
600 |
50,894 |
203,575 |
508,938 |
10178,8 |
Принцип работы MagFlow 3100:
Принцип измерения электромагнитных расходомеров с керамической футеровкой MagFlow 3100 основан на законе Фарадея.
Принцип измерения электромагнитных расходомеров основан на явлении электромагнитной индукции, согласно которому в проводнике, движущемся в однородном магнитном поле, наводится ЭДС, пропорциональная индукции этого поля, длине проводника и скорости движения проводника.
Если жидкость проводит ток, её перемещение поперёк линий магнитного поля приведёт к возникновению ЭДС, пропорциональной скорости потока.
На практике эта схема реализуется путём установки электромагнитов таким образом, чтобы линии магнитного потока были перпендикулярны потенциальному перемещению потока жидкости, а также установкой пары электродов, фиксирующих наведённую движением потока ЭДС.
Комплект поставки MagFlow 3100:
Базовая комплектация электромагнитного расходомера с керамической футеровкой включает в себя оптимально сбалансированный набор опций и подходит для решения большинства задач измерения расхода пульп, шламов и других жидкостей.
|
|
