Артикул: MagFlow 1300
|
Тип оборудования: Пищевой электромагнитный расходомер
Производитель: StreamLux
Модель: MagFlow 1300
Гарантия: 1 год
Описание расходомера MagFlow 1300:
Электромагнитные расходомеры Streamlux MagFlow 1300 - это высокоточные приборы для непрерывного измерения расхода любых пищевых жидкостей. Погрешность показаний в базовом исполнении составляет 0,5%, а при исполнении по спецзаказу всего 0,25%, что позволяет успешно использовать его на большинстве из пищевых производств.
Корпус модели выполнен в санитарном исполнении из нержавеющей стали. Его можно быстро разобрать и установить с помощью зажимного соединения для регулярной очистки трубы. Отсутствие движущихся частей внутри измерительного участка позволяет использовать расходомер для учета однородных вязких жидкостей. Также MagFlow 1300 характеризует высокая устойчивость к коррозии и абразивному износу. В целях санитарной обработки пищевых линий допускается стерилизация паром.
Расходомеры MagFlow 1300 успешно используется с большинством пищевых жидкостей и напитков, в том числе:
ПРИМЕНЯЮТСЯ ДЛЯ ИЗМЕРЕНИЙ:
Стандарт фланцевого соединения может быть выбран из DIN, ANSI, JIS и других соответствующих стандартов. Для всех моделей предлагается расширенный набор аналоговых и цифровых портов: 4...20 мА, импульсный, аварийный сигнал, коммуникация по RS-485 и Modbus (HART). Доступны комплектации, как с работой от сети, так и с автономным питание от литиевой батареи.

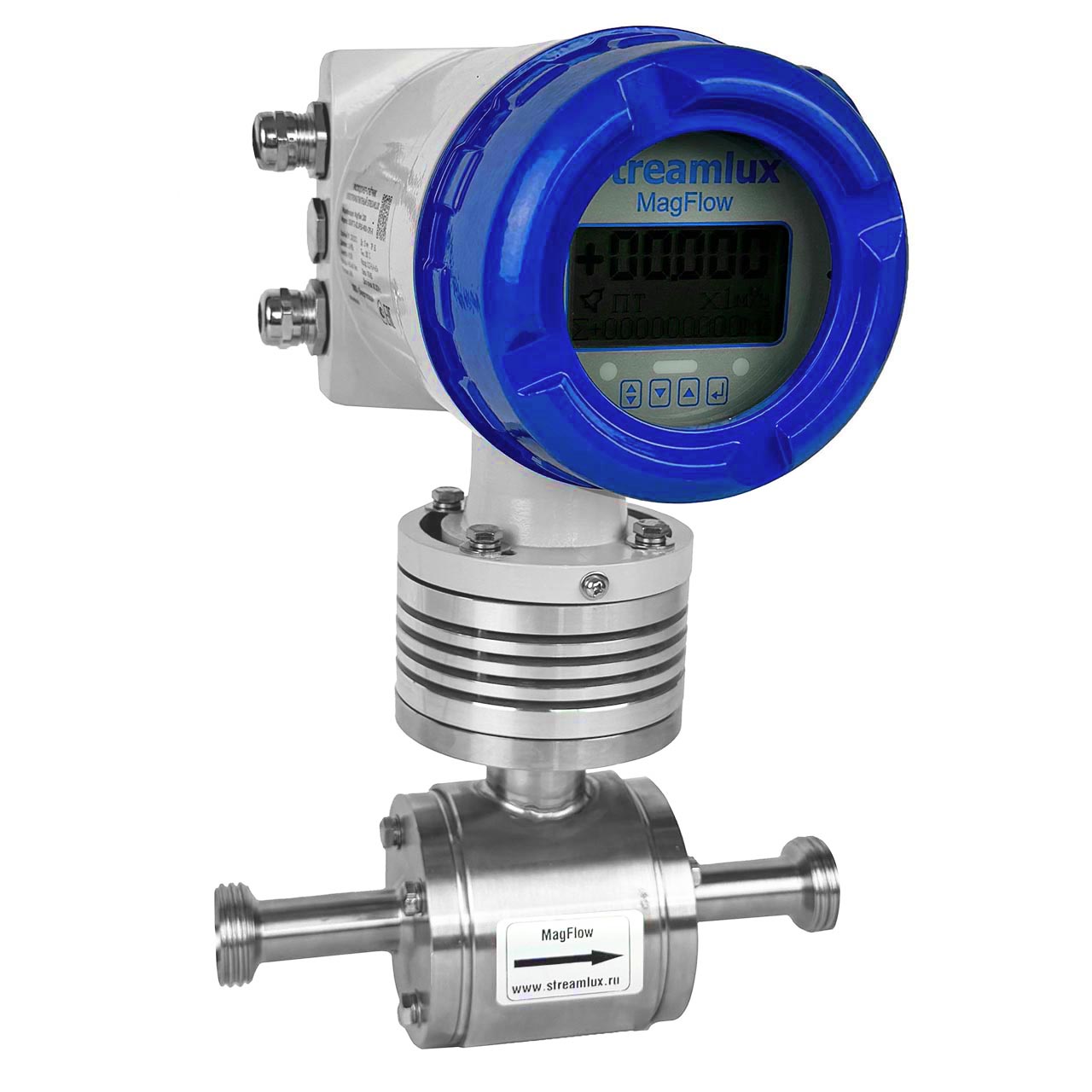

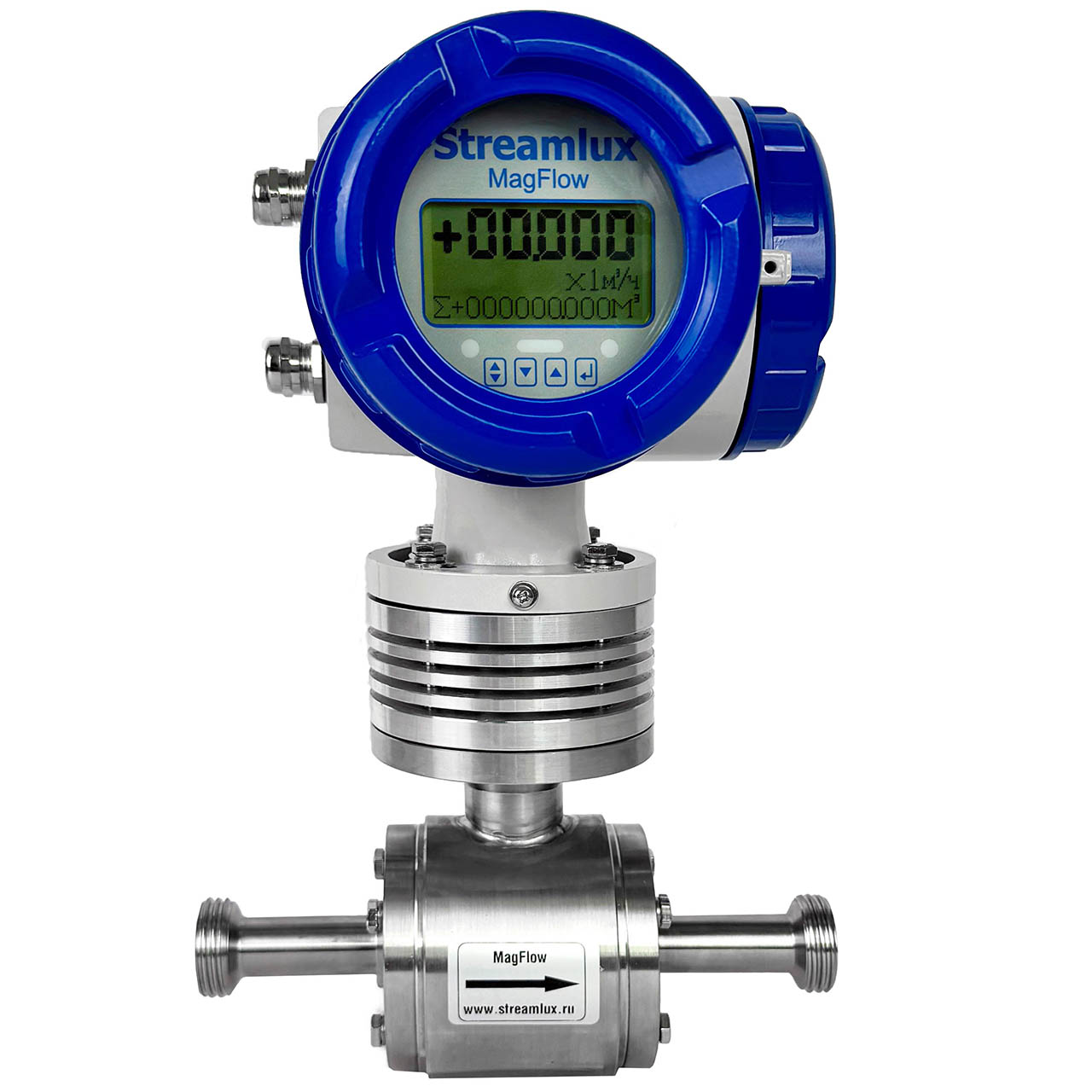

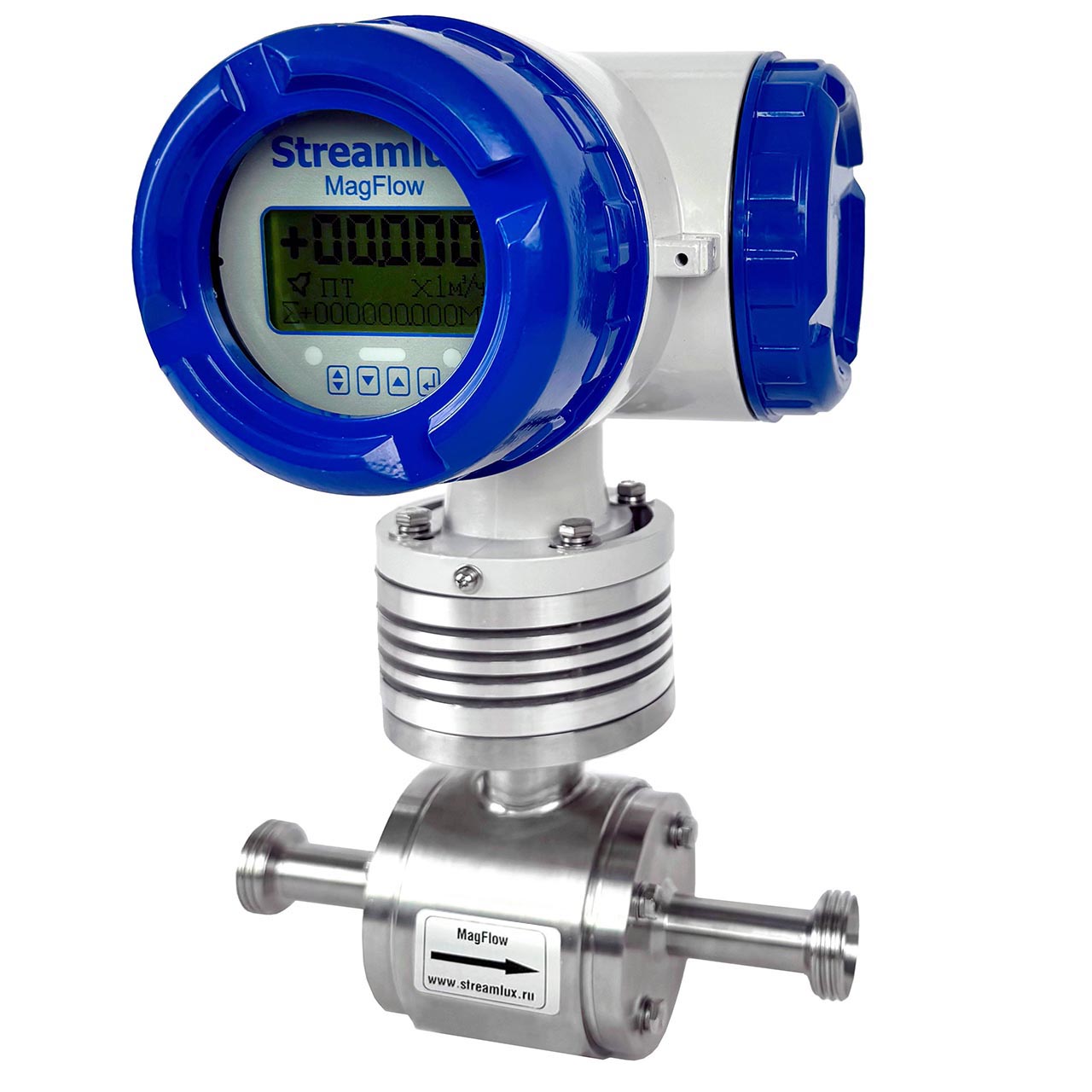

Расходомеры MagFlow 1300 могут быть подключены к линии с помощью так называемой молочной резьбы или иначе муфты. Молочная муфта представляет собой удобное разъемное соединение, основным преимуществом которого является возможность легко и качественно промыть линию и отсутствие мест подверженных застою продукта. Эта особенность позволяет с успехом использовать MagFlow 1300 в пищевой промышленности, где часто присутствует необходимость промывки линии для дезинфекции.

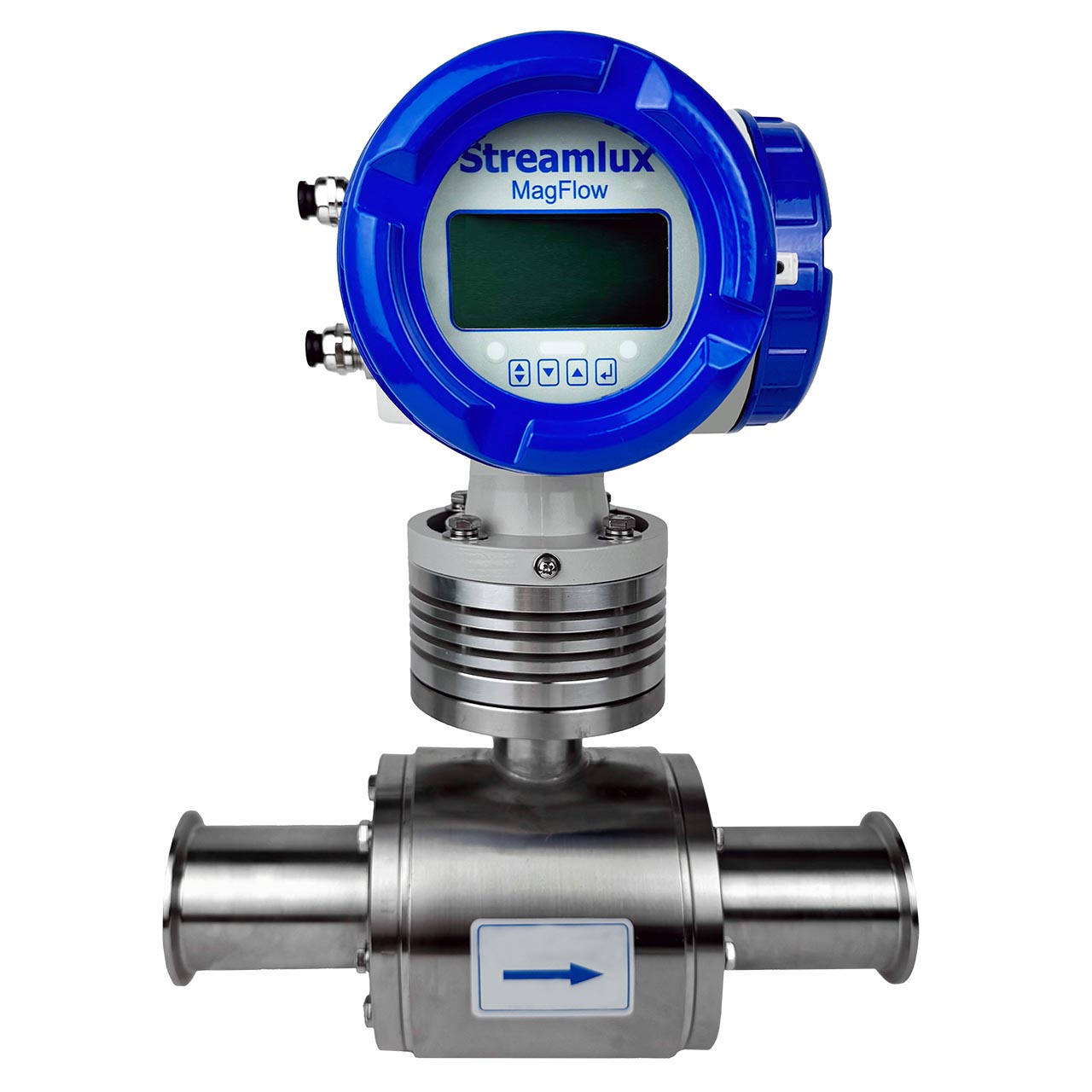

Кроме того, расходомеры MagFlow 1300 при использовании в пищевой промышленности могут быть укомплектованы зажимным соединением (clamp). Clamp-соединение состоит из двух штуцеров, соединенных штифтом, хомута и уплотнения, что обеспечивает его надежность и герметичность. С помощью этой простой конструкции расходомер легко и быстро может быть подключен к линии или наоборот демонтирован.
Если в вашем технологическом процессе необходимо часто снимать расходомер для чистки, кламповое соединение станет для вас наилучшим выбором.
Технические характеристики MagFlow 1300:
|
Диаметр номинальный, мм. |
DN10…DN150 |
|
Материал корпуса |
Нержавеющая сталь 304L, 316L |
|
Материал электродов |
Нержавеющая сталь 316L Титановый сплав Монель (никелевый сплав) Хастеллой |
|
Внутреннее покрытие (футеровка) |
FEP PTFE (фторопласт) |
|
Присоединение |
Резьба молочная Зажимное соединение (clamp) Фланец Сварка |
|
Минимальный расход, м3/ч |
0,014 |
|
Температура рабочей среды, °C |
-40…+180 |
|
Температура окружающей среды, °C |
-10…+60 |
|
Влажность относительная, % |
не более 85 |
|
Давление рабочей среды, МПа |
До 4 |
|
Погрешность, % |
±0,5 (спецзаказ - 0,25%) |
|
Электропроводность, мкСм/см |
>5 (>20 для деминерализованной воды) |
|
Класс защиты |
IP65 (Моноблок или выносной) IP67 (Моноблок) IP68 (Выносной преобразователь) |
|
Питание |
Переменное 85-240В Постоянное 20…36В Автономное Литиевая батарея |
|
Импульсный сигнал вых., л/имп |
0,001…1000 (настраиваемый) |
|
Токовый сигнал вых., мА |
4…20 (HART) |
|
Цифровой выход |
RS485 (MODBUS, PROFIBUS) |
|
Архив (опция) |
Ежечасно Ежедневно Ежемесячно |
|
Облачный сервис (опция) |
Бесплатное ПО Доступ к показателям расхода из любой точки мира |
|
Длина кабеля (выносной преобразователь) |
В базе - 5м Максимум - 100м |
Диапазон расхода в зависимости от скорости потока и номинального диаметра
|
Диапазон расхода (м3/ч) |
||||
|
DN, мм |
Qmin при V=0,05 м/с |
Qn1 при V=0,2 м/с |
Qn2 при V=0,5 м/с |
Qn3 при V=10 м/с |
|
10 |
0,014 |
0,057 |
0,141 |
2,827 |
|
15 |
0,032 |
0,127 |
0,318 |
6,362 |
|
20 |
0,057 |
0,226 |
0,565 |
11,310 |
|
25 |
0,088 |
0,353 |
0,884 |
17,671 |
|
32 |
0,145 |
0,579 |
1,448 |
28,953 |
|
40 |
0,226 |
0,905 |
2,262 |
45,239 |
|
50 |
0,353 |
1,414 |
3,534 |
70,686 |
|
65 |
0,597 |
2,389 |
5,973 |
119,459 |
|
80 |
0,905 |
3,619 |
9,048 |
180,956 |
|
100 |
1,414 |
5,655 |
14,137 |
282,743 |
|
125 |
2,209 |
8,836 |
22,089 |
441,786 |
|
150 |
3,181 |
12,723 |
31,809 |
636,173 |
Принцип работы MagFlow 1300:
Принцип измерения электромагнитных расходомеров серии MagFlow 1300 основан на законе Фарадея.
Принцип измерения электромагнитных расходомеров основан на явлении электромагнитной индукции, согласно которому в проводнике, движущемся в однородном магнитном поле, наводится ЭДС, пропорциональная индукции этого поля, длине проводника и скорости движения проводника.
Если жидкость проводит ток, её перемещение поперёк линий магнитного поля приведёт к возникновению ЭДС, пропорциональной скорости потока.
На практике эта схема реализуется путём установки электромагнитов таким образом, чтобы линии магнитного потока были перпендикулярны потенциальному перемещению потока жидкости, а также установкой пары электродов, фиксирующих наведённую движением потока ЭДС.
Комплект поставки MagFlow 1300:
Базовая комплектация расходомера MagFlow 1300 включает в себя оптимально сбалансированный набор опций и подходит для решения большинства задач измерения расхода воды с стоков в напорных трубопроводах.
|
|
|
|
