Тип оборудования: Электромагнитный расходомер

Производитель: Greyline Instruments

Модель: ISM 5.0

Гарантия: 1 год

Описание расходомера ISM 5.0:

Точная недорогая альтернатива полнопроходным магнитным расходомерам

Измерьте расход воды и проводящих жидкостей в полных трубах диаметром от 3 до 72 дюймов (от 80 до 1800 мм).

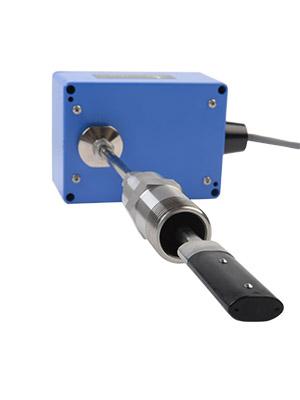

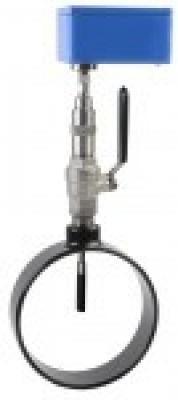

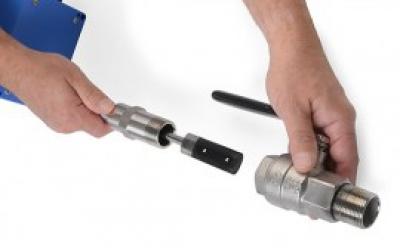

Двухпарный электродный датчик ISM 5.0 вставляется через кран в стенку трубы. Его можно легко установить в новых системах труб или горячим отводом в трубах под давлением с текучими жидкостями. Нет движущихся частей, поэтому препятствие течению и перепаду давления минимальны. Установка через шаровой кран с полным отверстием позволяет легко отводить и вставлять обратно без остановки потока. Глубина заделки регулируется в зависимости от диаметра трубы, и глубиномер для заправки поставляется с каждым расходомером. Дополнительный комплект крепежа включает в себя отводной патрубок, закрывающий ниппель и 1-дюймовый изолирующий клапан с полным отверстием.

Электромагнитный расходомер Greyline ISM 5.0 измеряет поток, используя электромагнитную конструкцию, не требующую технического обслуживания, без движущихся частей. Двухэлектродный датчик и функция непрерывного автоматического обнуления обеспечивают высокую точность даже при низких скоростях потока. Современная электроника и запатентованные конструктивные особенности помогают поддерживать отслеживаемую точность NIST с течением времени.

Калибровка на месте не требуется

В зависимости от типа и размера вашей трубы, расхода жидкости и расхода каждый электромагнитный расходомер Greyline ISM 5.0 поставляется с нашего завода, настроенного для вашего применения и готового к установке. Подключите изолированный выход 4-20 мА к системе управления или удаленному дисплею или используйте импульсный выход реле.

Как это устроено

Электромагнитный расходомер Greyline ISM 5.0 работает на основе закона электромагнитной индукции Фарадея: поскольку скорость потока жидкости увеличивается через магнитное поле, создаваемое головкой датчика расходомера ISM, электроды измеряют увеличение напряжения для точного расчета расхода. Четыре электрода измеряют наведенное напряжение на противоположных сторонах датчика. Показания напряжения отбираются и усредняются.

Электромагнитный расходомер Greyline ISM 5.0 измеряет расход электропроводящих жидкостей (20 мкСм / см или более) в полных трубах. Для правильного измерения на пластиковых трубах электромагнитный расходомер требует электрического заземления путем подключения к заземляющим кольцам или заземляющим датчикам, вставленным в трубу. Показания не зависят от температуры жидкости, давления или вязкости.

Технические характеристики ISM 5.0:

Электромагнитный расходомер Greyline ISM 5.0 поставляется со всем оборудованием, необходимым для установки и извлечения счетчика без выключения системы. Для установки в неметаллической трубе установите заземляющие кольца или щупы. Материалом конструкции для смачиваемых металлических компонентов должна быть нержавеющая сталь 316 SS. Расходомер должен усреднять показания скорости от двух наборов диаметрально противоположных электродов. Каждый расходомер должен быть индивидуально откалиброван во влажном состоянии в соответствии с первичным объемным стандартом. Сертификат калибровки должен быть предоставлен с каждым расходомером. Точность должна быть в пределах ± 1% при скорости от 6 до 60 см / с. Общий запас должен превышать 100: 1.

Выходные сигналы должны быть полностью изолированы и состоять из следующего:  аналоговый выход; 4-20 мА, 0-10 В или 0-5 В по выбору перемычки, масштабируемый выход сухих контактов для суммирования и частотный выход высокого разрешения для использования с периферийными устройствами. ISM 5.0-B для двунаправленных приложений должен обеспечивать дополнительные контактные выходы для направления и суммирования потока в каждом направлении. Каждый расходомер должен быть сертифицирован и покрывается двухлетней гарантией производителя.
