Тип оборудования: Взрывозащищенный расходомер пищевой
Производитель: StreamLux
Гарантия: 1 год
Описание расходомера:
Взрывозащищенные пищевые расходомеры - это высокоточные приборы для непрерывного измерения расхода любых пищевых жидкостей температурой до 180°С. Применяются во взрывоопасных зонах классов 1, 2 по ГОСТ EIC 60079-10-1-2013 помещений и наружных установок, в которых могут образоваться смеси, отнесённые к подгруппам IIA, IIB, IIC по ГОСТ 31610.20-1-2016/ EIC 60079-20-1:2010, в соответствии с присвоенной маркировкой взрывозащиты и отраслевых Правил безопасности, регламентирующих применение данного оборудования во взрывоопасных зонах.
ПРИМЕНЯЮТСЯ ДЛЯ ИЗМЕРЕНИЙ:
Погрешность показаний в базовом исполнении составляет 0,5%, а при исполнении по спецзаказу всего 0,2%, что позволяет успешно использовать его на большинстве из пищевых производств.
Корпус модели выполнен в санитарном исполнении из нержавеющей стали. Его можно быстро разобрать и установить с помощью зажимного соединения для регулярной очистки трубы. Отсутствие движущихся частей внутри измерительного участка позволяет использовать расходомер для учета однородных вязких жидкостей. Также эти расходомеры характеризует высокая устойчивость к коррозии и абразивному износу. В целях санитарной обработки пищевых линий допускается стерилизация паром.

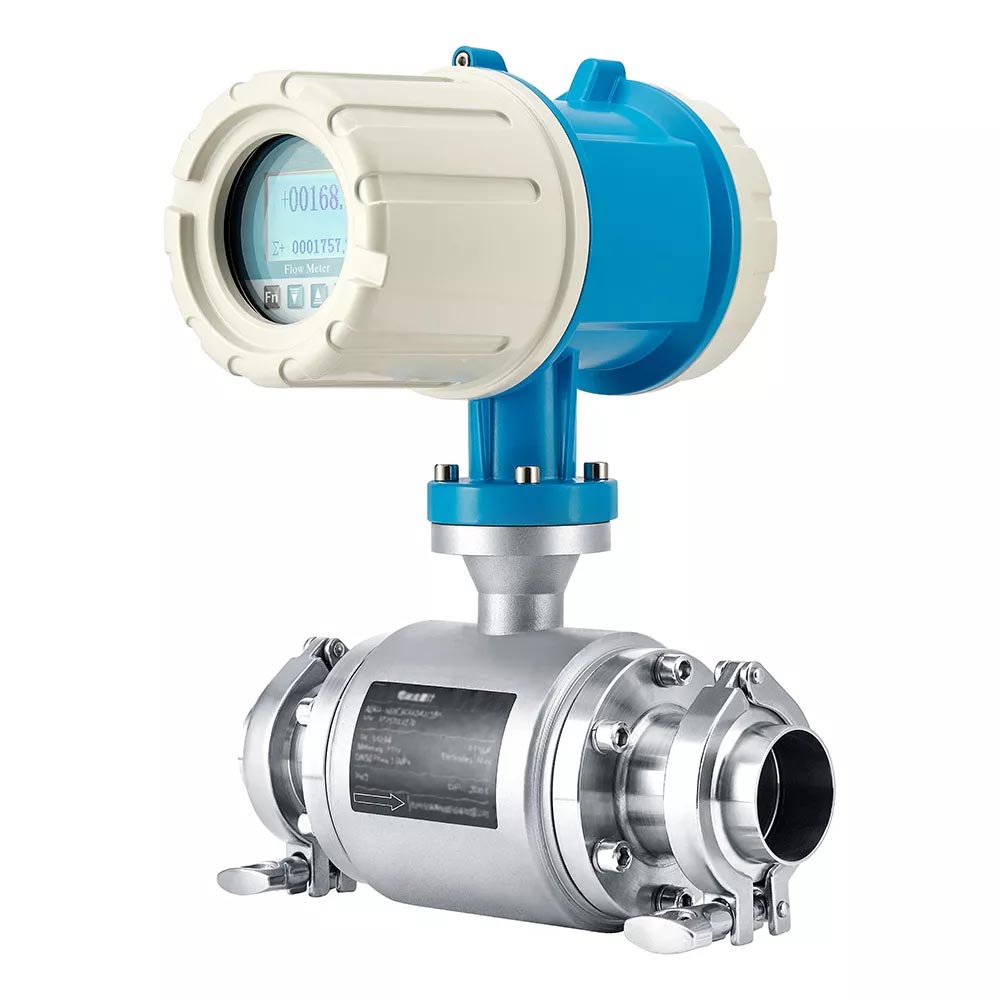

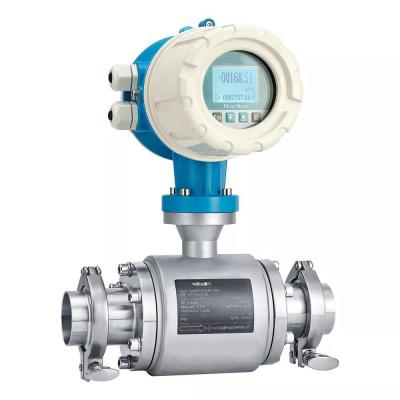

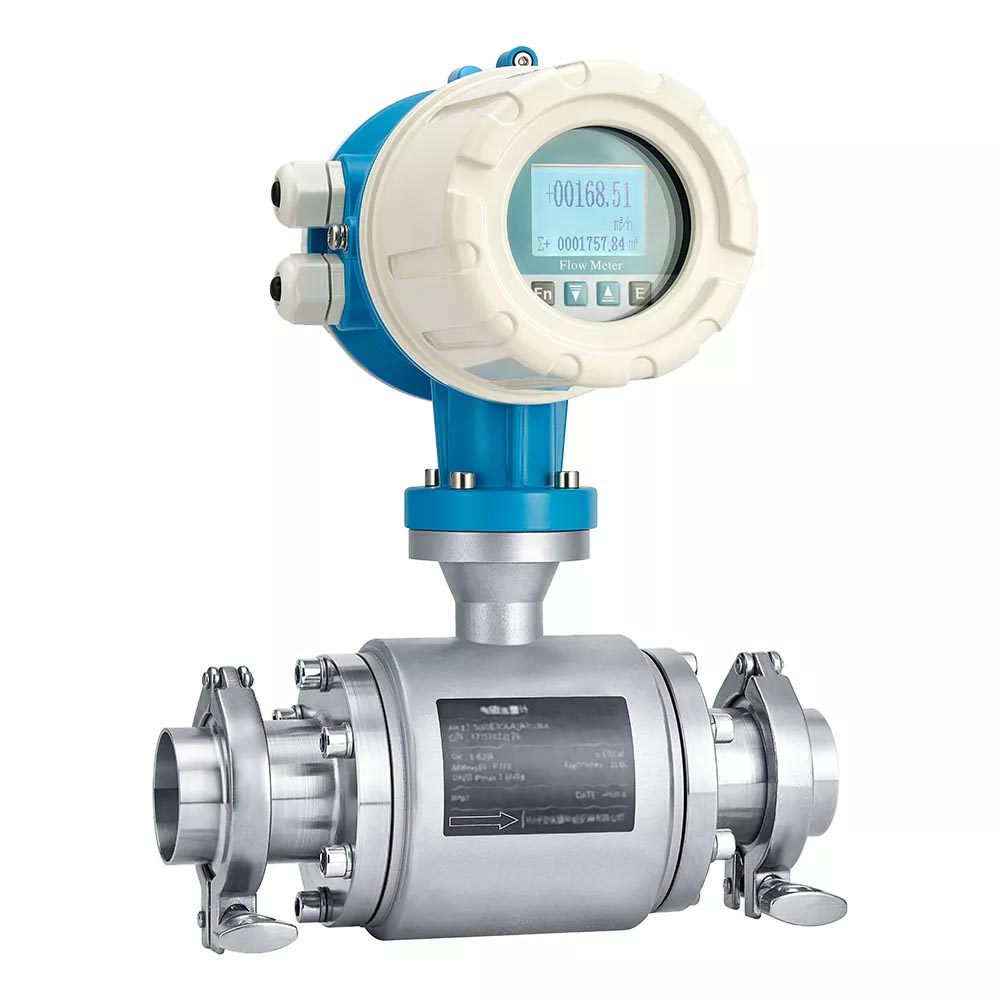

Взрывозащищенные расходомеры при использовании в пищевой промышленности могут быть укомплектованы зажимным соединением ("clamp" или "tri clamp"). Clamp-соединение состоит из двух штуцеров, соединенных штифтом, хомута и уплотнения, что обеспечивает его надежность и герметичность. Tri clamp (трикламп) состоит из трех частей: — два одинаковых штуцера (могут быть приварные или резьбовые) — зажимной кламп хомут (clamp) — уплотнение. С помощью этих простых конструкций расходомер легко и быстро может быть подключен к линии или наоборот демонтирован.
Если в вашем технологическом процессе необходимо часто снимать расходомер для чистки, кламповое соединение станет для вас наилучшим выбором.
Для интеграции в системы диспетчеризации расходомер оснащен расширенным набором аналоговых и цифровых портов: 4...20 мА (HART), частотно-импульсный, RS-485 (Modbus), PROFIBUS.
Технические характеристики:
|
Диаметр номинальный, мм. |
DN6…DN150 |
|
Варианты материалов электродов и зонда расходомеров |
Нержавеющая сталь (316L) |
|
Материал футеровки (вкладыша) |
Хлоропреновая резина (от – 20℃ до +80℃) |
|
Взрывозащита 220В |
1 Ex db eb IIC T3…T6 Gb Х |
|
Взрывозащита 24В |
1 Ex db eb ia IIC T3…T6 Gb Х |
|
Степень защиты по ГОСТ 14254-2015 - интегральное исполнение - дистанционное исполнение (ПП) - дистанционное исполнение (ВП) |
IP67 IP68 IP67 |
|
Температура окружающей среды, °C интегральное исполнение дистанционное исполнение (ПП) дистанционное исполнение (ВП) |
от -10 до + 50 от -25 до + 55 от -10 до + 50 |
|
Влажность окружающей среды, %, не более |
95 |
|
Атмосферное давление, кПа |
от 84 до 106,7 |
|
Погрешность, % |
±0,5 (спецзаказ - 0,2%) |
|
Давление измеряемой среды, МПа |
до 4 |
|
Диапазон температуры измеряемой среды, °C |
от -40 до +180 |
|
Выходные сигналы ВП Частотно-импульсный, Гц Токовый, мА Цифровые |
от 1 до 10000 от 4 до 20 RS-485 (Modbus), PROFIBUS, HART |
|
Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока, В - сопротивление, Ом |
от 24 до 36 от 85 до 265 до 750 |
|
Потребляемая мощность, не более: - переменного тока, Вт - постоянного тока, В·А |
20 16 |
|
Срок службы, лет |
12 |
Принцип работы:
Принцип измерения электромагнитных расходомеров на законе Фарадея.
Принцип измерения электромагнитных расходомеров основан на явлении электромагнитной индукции, согласно которому в проводнике, движущемся в однородном магнитном поле, наводится ЭДС, пропорциональная индукции этого поля, длине проводника и скорости движения проводника.
Если жидкость проводит ток, её перемещение поперёк линий магнитного поля приведёт к возникновению ЭДС, пропорциональной скорости потока.
На практике эта схема реализуется путём установки электромагнитов таким образом, чтобы линии магнитного потока были перпендикулярны потенциальному перемещению потока жидкости, а также установкой пары электродов, фиксирующих наведённую движением потока ЭДС.
|
