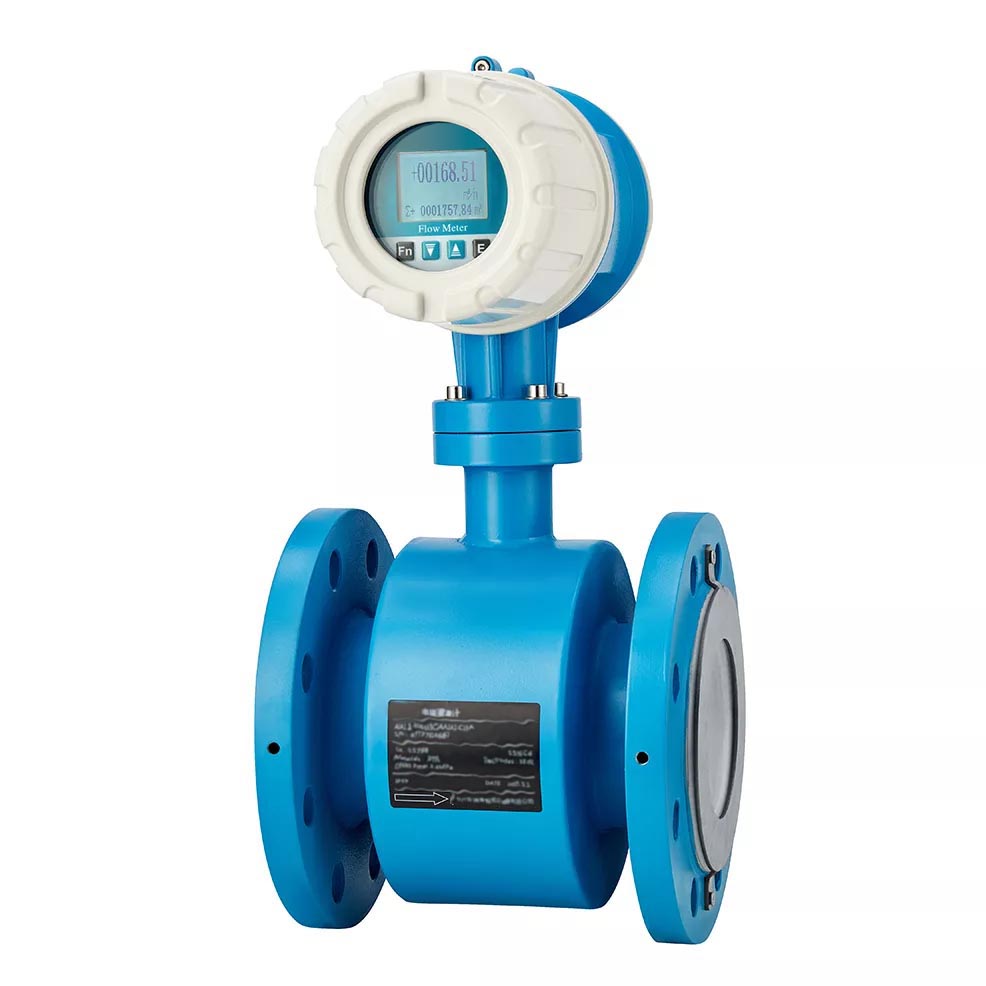

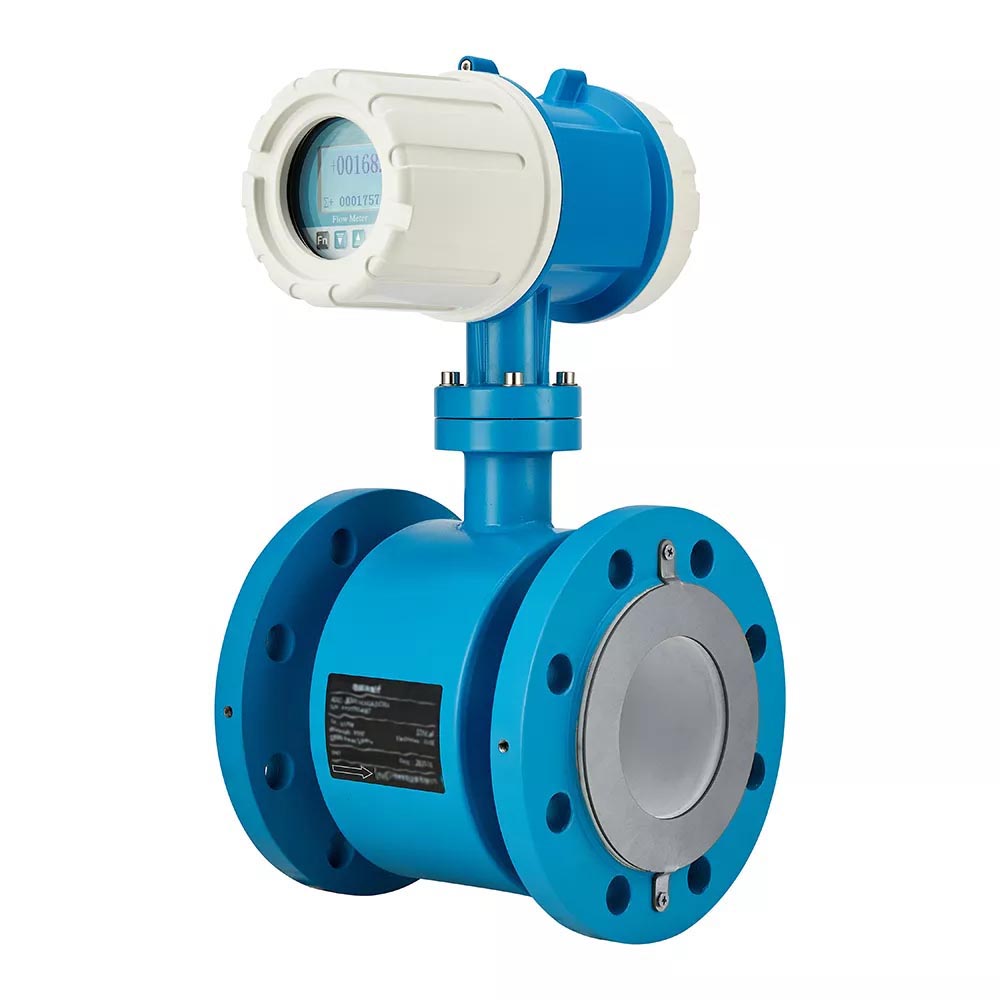

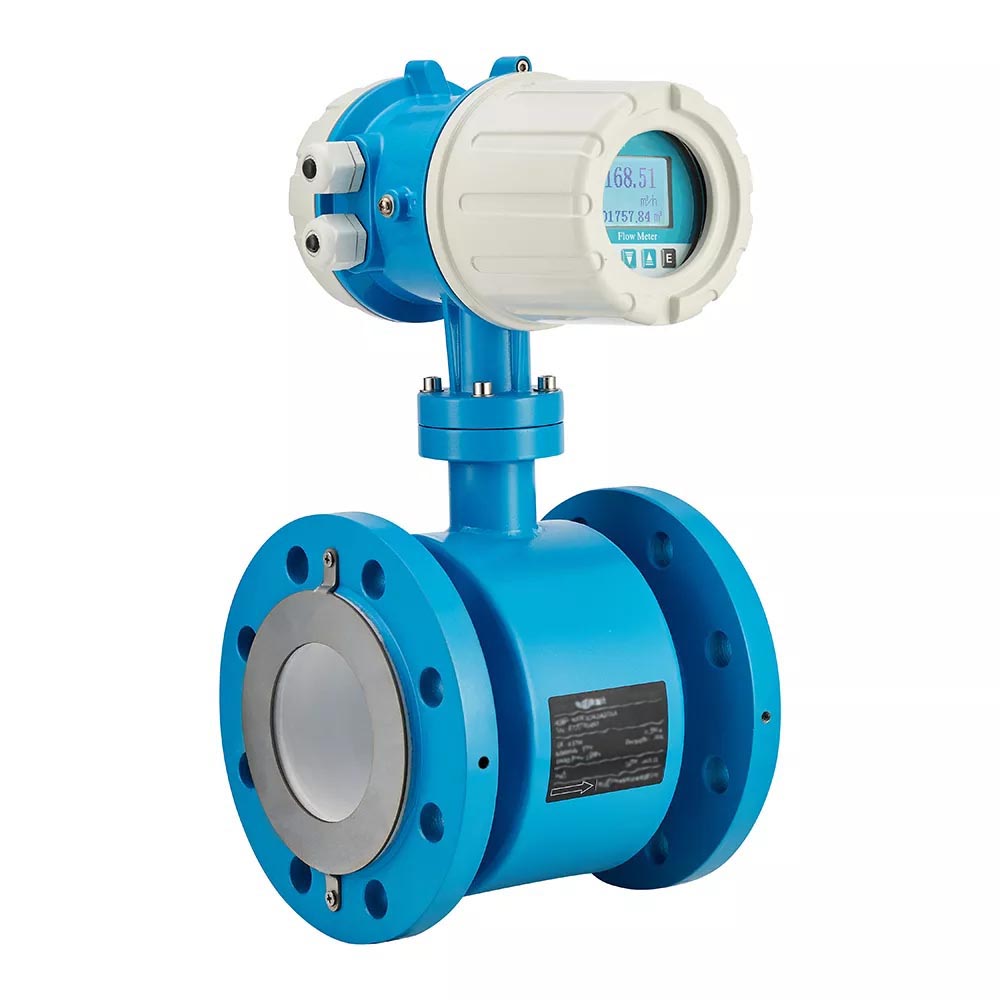

Тип оборудования: Взрывозащищенный расходомер универсальный
Производитель: StreamLux
Гарантия: 1 год
Описание расходомера:
Взрывозащищенные универсальные расходомеры– это высокоточные электромагнитные расходомеры предназначенные для измерений объемного расхода и объема электропроводящих жидкостей (в том числе сточных вод) с проводимостью более 5 мкСм/см в различных областях промышленности.
Применяются во взрывоопасных зонах классов 1, 2 по ГОСТ EIC 60079-10-1-2013 помещений и наружных установок, в которых могут образоваться смеси, отнесённые к подгруппам IIA, IIB, IIC по ГОСТ 31610.20-1-2016/ EIC 60079-20-1:2010, в соответствии с присвоенной маркировкой взрывозащиты и отраслевых Правил безопасности, регламентирующих применение данного оборудования во взрывоопасных зонах.
ОТРАСЛИ ПРИМЕНЕНИЯ:
Для применения на промышленных предприятиях существует специальное исполнение расходомера с электродами из титана, хастеллоя или тантала. Футеровка PFA внутренней поверхности расходомерного участка позволяет эксплуатировать прибор на любых агрессивных жидкостях.
ИЗМЕРЯЕМЫЕ СРЕДЫ:
Взрывозащищенные расходомеры универсальные доступны во фланцевом исполнении для высокого давления (до 40 МПа) и в бесфланцевом (DN25...DN150мм) для установки в стесненных условиях.
Для высокого давления
Для стесненных условий
Для интеграции в системы диспетчеризации расходомер оснащен расширенным набором аналоговых и цифровых портов: 4...20 мА (HART), частотно-импульсный, RS-485 (Modbus), PROFIBUS.
Технические характеристики:
|
Диаметр номинальный, мм. |
DN6…DN600 |
|
Варианты материалов электродов и зонда расходомеров |
Нержавеющая сталь (316L) |
|
Материал футеровки (вкладыша) |
Хлоропреновая резина (от – 20℃ до +80℃) |
|
Взрывозащита 220В |
1 Ex db eb IIC T3…T6 Gb Х |
|
Взрывозащита 24В |
1 Ex db eb ia IIC T3…T6 Gb Х |
|
Степень защиты по ГОСТ 14254-2015 - интегральное исполнение - дистанционное исполнение (ПП) - дистанционное исполнение (ВП) |
IP67 IP68 IP67 |
|
Температура окружающей среды, °C интегральное исполнение дистанционное исполнение (ПП) дистанционное исполнение (ВП) |
от -10 до + 50 от -25 до + 55 от -10 до + 50 |
|
Влажность окружающей среды, %, не более |
95 |
|
Атмосферное давление, кПа |
от 84 до 106,7 |
|
Погрешность, % |
±0,5 (спецзаказ - 0,2%) |
|
Давление измеряемой среды, МПа |
до 40 |
|
Диапазон температуры измеряемой среды, °C |
от -40 до +180 |
|
Выходные сигналы ВП Частотно-импульсный, Гц Токовый, мА Цифровые |
от 1 до 10000 от 4 до 20 RS-485 (Modbus), PROFIBUS, HART |
|
Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока, В - сопротивление, Ом |
от 24 до 36 от 85 до 265 до 750 |
|
Потребляемая мощность, не более: - переменного тока, Вт - постоянного тока, В·А |
20 16 |
|
Срок службы, лет |
12 |
Принцип работы:
Принцип измерения электромагнитных расходомеров на законе Фарадея.
Принцип измерения электромагнитных расходомеров основан на явлении электромагнитной индукции, согласно которому в проводнике, движущемся в однородном магнитном поле, наводится ЭДС, пропорциональная индукции этого поля, длине проводника и скорости движения проводника.
Если жидкость проводит ток, её перемещение поперёк линий магнитного поля приведёт к возникновению ЭДС, пропорциональной скорости потока.
На практике эта схема реализуется путём установки электромагнитов таким образом, чтобы линии магнитного потока были перпендикулярны потенциальному перемещению потока жидкости, а также установкой пары электродов, фиксирующих наведённую движением потока ЭДС.
|
