Артикул: 01875
|
ТУ 4276-038-12719185-2013
Дефектоскоп искровой ДКИ-3К предназначен для качественной оценки изоляционного покрытия различных трубопроводов (кабелей) при строительстве или в эксплуатации.
Индикатором наличия воздушных промежутков в изоляции или недостатка толщины изоляции является электрический пробой между электродом высоковольтного пробника и трубой. При этом труба (кабель) предварительно соединяются с клеммой заземления прибора или непосредственно, или через грунт.
Испытательное напряжение для оценки качества изоляции имеет вид коротких одно полярных импульсов. Их амплитуда выбирается оператором в блоке контроля и стабилизируется автоматически.

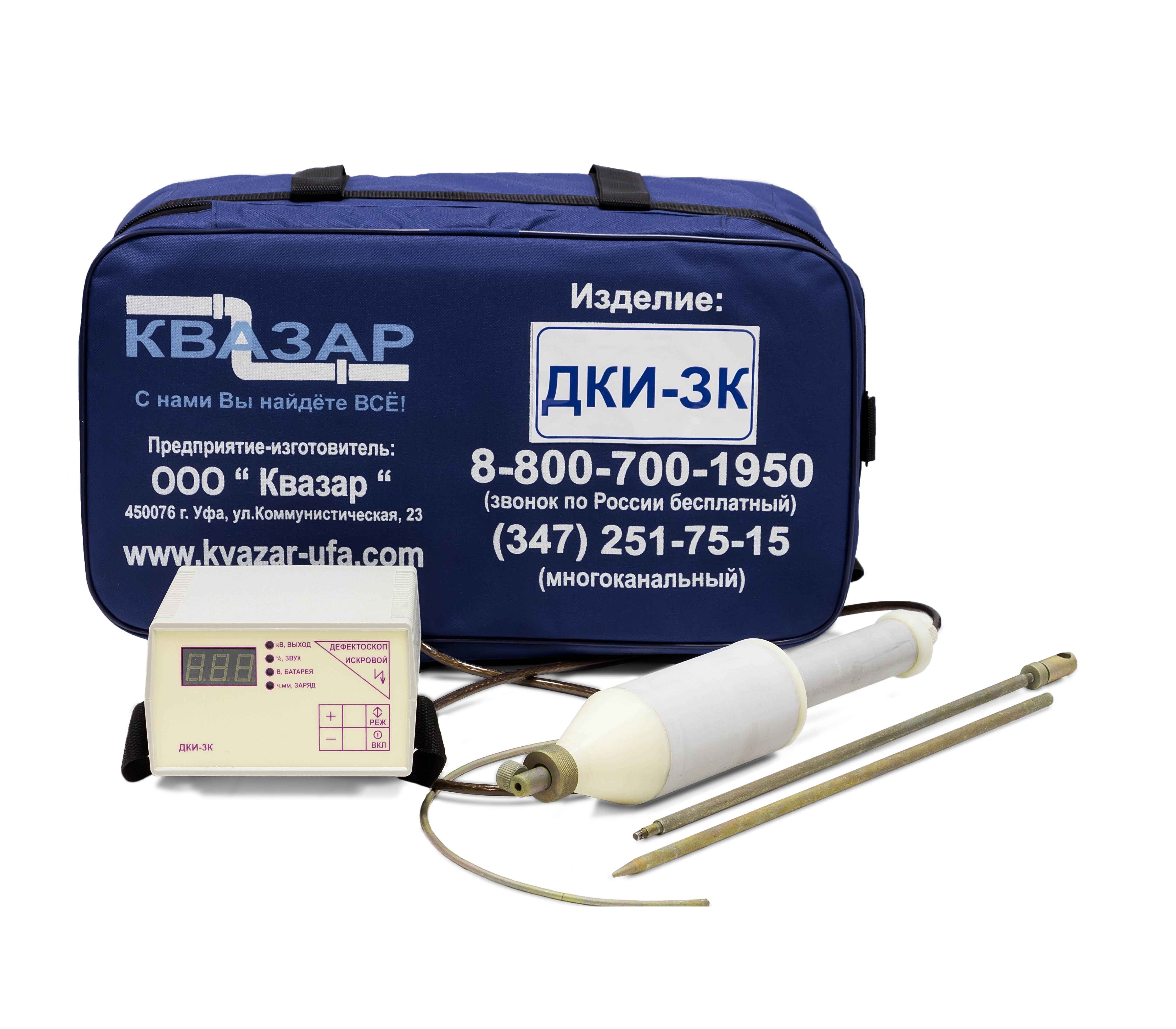

Электроискровой дефектоскоп ДКИ-3К состоит из блока контроля, высоковольтного пробника со съемными электродами разной формы и средств заземления (провод, штырь, клипсы). Дефектоскоп имеет небольшой вес, малые габариты и автономное питание от встроенных аккумуляторов. Блок контроля прибора оснащен ярким световым индикатором и регулируемым зуммером. Конструкция прибора позволяет его использование в полевых условиях практически круглый год (в сухую погоду).
| Диапазон толщины контролируемых покрытий, мм | до 9 |
| Расстояние между двумя дефектами, фиксируемыми как раздельные, мм | ≥25 |
| Диаметры труб, мм | от 89 до 235 |
| Амплитуда импульсов напряжения на электроде высоковольтного пробника прибора задается и автоматически стабилизируется в диапазоне, кВ | от 1 до 36 |
| Частота повторения высоко-вольных импульсов, Гц | 45?55 |
| Скорость перемещения электрода высоковольтного пробника по проверяемой поверхности, не более, м/с | 0,3 |
| Потребляемая мощность (при максимальном выходном напряжении), не более, Вт | 2 |
| Время непрерывной работы прибора с полностью зараженными аккумуляторами, не менее, ч | 8 |
| Напряжение питания, В | 9,6-11,5 |
| Габаритные размеры, мм: | |
| блока контроля | 200х140х80 |
| высоковольтного пробника | 350х63х63 |
| Масса, кг: | |
| блока контроля | 1 |
| высоковольтного пробника | 0,5 |
| Условия эксплуатации: | |
| температура, °С | от -20 до +40 |
| относительная влажность воздуха, не более, % | 90 |
|
