Осциллограф-мультиметр VERDO SH1404

VERDO SH1404 — компактный портативный измерительный прибор, объединяющий функции двухканального цифрового осциллографа с полосой пропускания до 70 МГц, 4½-разрядного True RMS мультиметра и встроенного генератора сигналов специальной формы. Благодаря сочетанию нескольких измерительных приборов в одном корпусе устройство подходит для диагностики, настройки и обслуживания электронного оборудования как в лабораторных условиях, так и при выполнении выездных работ.

Встроенный аккумулятор обеспечивает более 4 часов автономной работы без подключения к электросети. Компактные размеры, прочный ударозащитный хольстер и удобная опорная скоба обеспечивают комфортную эксплуатацию прибора в сервисных центрах, на производственных объектах и в полевых условиях.

VERDO SH1404 внесен в Государственный реестр средств измерений Российской Федерации (№ 90667-23), что подтверждает возможность его применения в сферах государственного метрологического контроля и надзора.

VERDO SH1404 рекомендуется для применения:

• сервисными центрами и мастерскими по ремонту электронной техники;

• инженерами, выполняющими выездное обслуживание и диагностику оборудования;

• промышленными предприятиями при проведении наладочных и сервисных работ;

• организациями, эксплуатирующими оборудование на объектах с ограниченным доступом к электросети;

• предприятиями, комплектующими измерительное оборудование для получения лицензии МЧС;

• образовательными учреждениями, колледжами, вузами и учебными лабораториями;

• организациями, которым требуется компактный, функциональный и экономичный измерительный прибор.

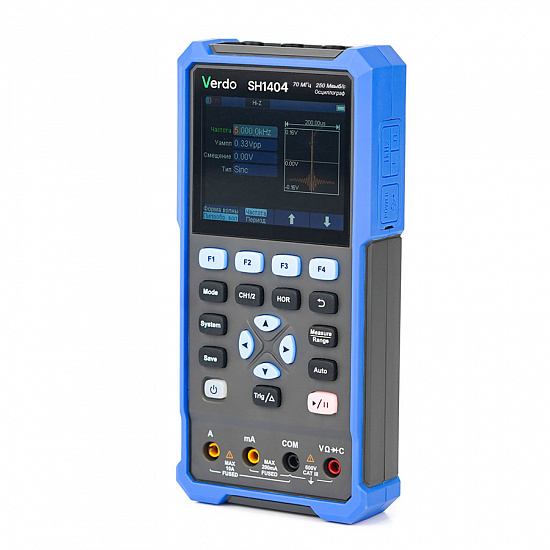

Внешний вид

1. Входные разъёмы каналов CH1 и CH2.
2. Выходной разъем генератора сигналов (опция).
3. Область отображения данных (экран).
4. Кнопки F1 – F4 – многофункциональные кнопки.
5. Кнопка HOR настройки горизонтальной развертки кнопок.
6. Кнопка возврата на предыдущий уровень меню.
7. Меню измерений (режим осциллографа) или переключения пределов измерения (режим мультиметра).
8. Кнопки приближения или перемещения.
9. Кнопка автоматической настройки.
10. Кнопка запуска / остановки функций.
11. Входные гнезда мультиметра.
12. Кнопка вызова меню запуска (режим осциллографа) или относительных измерений (режим мультиметра).
13. Кнопка включения питания.
14. Кнопка сохранения настроек.
15. Кнопка системных настроек.
16. Кнопка переключения между режимами осциллографа и мультиметра.
17. Кнопка переключения между каналами СН1 и СН2.

1. Разъем компенсации щупа: ( 3,3 В/1,1 кГц).
2. Разъем зарядки или передачи данных по USB-интерфейсу.
3. Опорная скоба.

Отличительные особенности осциллографа:

• Полоса пропускания — до 70 МГц (в серии SH1400 — до 200 МГц в зависимости от модели).

• Максимальная частота дискретизации — до 1 Гвыб/с (в зависимости от модификации).

• Глубина памяти — 8 K.

• Скорость захвата осциллограмм — до 10 000 осциллограмм/с.

• Вертикальная чувствительность — от 10 мВ/дел до 10 В/дел.

• Максимальное входное напряжение — 400 В (пик-пик).

• Цветной ЖК-дисплей 3,5" с разрешением 320 × 240.

• Автоматические и курсорные измерения параметров сигнала.

• Режимы Peak Detect и X-Y для расширенного анализа сигналов.

• Встроенный 4½-разрядный частотомер.

• Русскоязычный пользовательский интерфейс.

Встроенный True RMS мультиметр

Прибор оснащен 4½-разрядным True RMS мультиметром с разрешением 20 000 отсчетов и базовой погрешностью 0,3 %, который обеспечивает измерение:

• постоянного и переменного напряжения;

• постоянного и переменного тока;

• сопротивления;

• емкости.

Дополнительно доступны функции проверки диодов, прозвонки электрических цепей, относительных измерений, удержания показаний (HOLD), а также автоматического и ручного выбора диапазонов измерений.

Дополнительные возможности

VERDO SH1404 поддерживает сохранение пользовательских настроек, опорных осциллограмм, снимков экрана и результатов измерений с возможностью экспорта данных в формате CSV. При подключении к компьютеру через интерфейс USB Type-C сохраненные данные становятся доступны для просмотра, архивирования и последующего анализа.

Технические характеристики:

Комплект поставки

В стандартный комплект входят:

• осциллограф-мультиметр VERDO SH1404;

• сетевой адаптер питания;

• кабель USB Type-C;

• пассивный осциллографический щуп;

• два кабеля с зажимами типа «крокодил»;

• комплект измерительных щупов для мультиметра (красный и черный);

• инструмент для калибровки (регулировки) осциллографического щупа.
