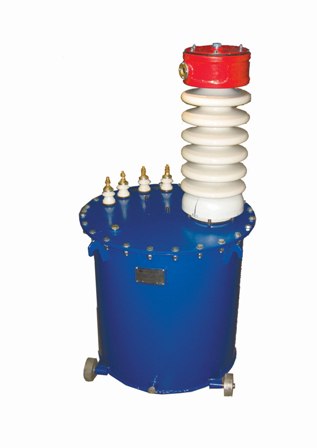

Назначение испытательного трансформатора ИОМ-100/25:
Трансформатор ИОМ-100/25 предназначен для испытания изоляции электрических установок и машин различной мощности приложенным напряжением переменного тока частоты 50 Гц.
Трансформатор предназначен для эксплуатации в районах с умеренным климатом и имеет климатическое исполнение У категории размещения 2 по ГОСТ 15150-69.
Работа трансформатора допускается в следующих режимах:
1) кратковременный режим, предусматривающий проведение одного испытания, состоящего из шести циклов. Каждый цикл – одноминутная нагрузка и трехминутный перерыв. Промежуток между испытаниями 60 минут.
Время, затрачиваемое на подъем и снижение напряжения в одноминутный режим не учитывается.
2) длительный режим, предусматривающий проведение испытания в течение 1 часа.
Перед началом работы на трансформаторе ввод Х обмотки ВН должен быть заземлен.
Технические характеристики испытательного трансформатора ИОМ-100/25:
|
Параметр |
Значение |
|
|
Основные параметры трансформатора |
||
|
Мощность, кВ·А |
при кратковременном режиме |
25 |
|
при длительном режиме |
13 |
|
|
Напряжение, кВ |
первичной |
0,2 |
|
вторичное |
100 |
|
|
измерительной обмотки |
0,1 |
|
|
Максимальный ток первичной обмотки, А |
при кратковременном режиме |
125 |
|
при длительном режиме |
65 |
|
|
Максимальный ток вторичной обмотки, мА |
при кратковременном режиме |
250 |
|
при длительном режиме |
130 |
|
|
Максимальный ток измерительной обмотки, мА |
50 |
|
|
Схема и группа соединений |
1/1-0 |
|
|
Габаритные размеры, мм, не более |
Ø=645, H=1300 |
|
|
Масса, кг, не более |
300 |
|
|
Охлаждение трансформатора естественное масляное |
предварительная выдержка активной части под вакуумом заливка трансформаторного масла под вакуумом |
|
Комплект поставки ИОМ 100/25
|
№ |
Наименование |
Количество |
|
1. |
Испытатательный трансформатор ИОМ 100/25 |
1 |
|
2. |
Паспорт |
1 |
|
