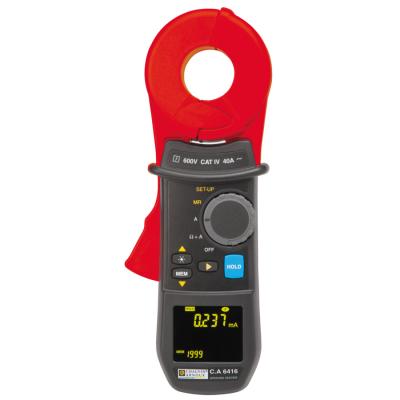

C.A 6416 — токовые клещи - измеритель сопротивления заземления

  • C.A 6416 — токовые клещи - измеритель сопротивления заземления

    /images/all/3/16835/big/img_5.jpg

    jijijij

    C.A 6416 — токовые клещи - измеритель сопротивления заземления
  • C.A 6416

    /images/all/3/16835/big/img_14.jpg

    C.A 6416

    C.A 6416

ЦЕНА: 131 147 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
CHAUVIN ARNOUX


Страна производитель: Франция Франция

Бесплатная доставка
Гарантия: 1 год
Внесен в Госреестр СИ. Поверка дополнительно
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Описание токовых клещей - измерителей сопротивления заземления C.A 6416:



Измеритель сопротивления заземления - токовые клещи C.A 6416 являются представителями нового поколения измерителей сопротивления заземления и предназначены для оперативного контроля устройств заземления без их отключения и использования вспомогательных электродов. Данный прибор дает возможность производить точные измерения сопротивления заземления в диапазоне от 0,1 до 1500 Ом, а также измеряют ток и токи утечки в диапазоне от 1 мА до 40 А действ.Модель C.A 6416 имеет возможность звуковой сигнализации по установленным пороговым значениям и оснащена памятью, в которой может храниться до 2000 результатов измерений сопротивления заземления.Также по дополнительному заказу прибор может оснащаться беспроводным компьютерным интерфейсом BlueTooth с определением месторасположения прибора.Корпус

Эргономичная конструкция корпуса измерителя позволяет проводить измерения одной рукой. Защитный выступ обеспечивает прибору дополнительную прочность и предохраняет руку пользователя от соскальзывания и случайного касания проверяемого провода. Высокопрочный материал Lexan® , из которого изготовлен корпус прибора, повышает надёжность в эксплуатации. При появлении царапин линзовое окно жидкокристаллического экрана легко заменяется на новое. Герметичные кнопки, которые легко нажимаются рукой в перчатке, обеспечивают прямой доступ ко всем функциям прибора.



Дополнительные возможности токовых клещей - измерителей сопротивления заземления C.A 6416:



  • Одновременное отображение измеряемого сопротивления и тока утечки на дисплее;



  • Отображение на экране активной и реактивной составляющих измеренного сопротивления;




  • Автовыключение;

  • Самотестирование и автокалибровка при включении;

  • Индикация разряда батареи;

  • Индикатор помех в измеряемой цепи;

  • Индикатор открытия клещей;

  • Индикатор КЗ (R < 0,1 Ом);

  • Многотональный звуковой сигнал;

  • Прибор имеет возможность беспроводной связи с компьютером (планшетником) по Bluetooth (опция - заказывается отдельно), а также определять и записывать GPS координаты;



Принцип действия токовых клещей - измерителей сопротивления заземления C.A 6416:



Любое заземляющее устройство в электрической системе, имеющее множество точек соединения с землёй, может быть схематически представлено в виде электрической цепи, состоящей из ряда простых контуров (Рисунки 1 и 2). Когда испытательное напряжение Е посредством специального трансформатора, размещенного в головке прибора, прикладывается к заземляющему стержню (проводник с сопротивлением Rx), то по цепи начинает протекать результирующий ток I.В приборе C.A 6416 генератор напряжения с постоянной частотой 2 кГц генерирует напряжение Е, а результирующий ток I улавливается приёмной катушкой, расположенной также в измерительной головке прибора. Внутренний фильтр отсекает все токи, кроме результирующего тока I, величина которого равна I = Е/Rконтура.Зная величину Е (задаётся генератором) и I (измеряется) можно вычислить R контура (эта величина и отображается на экране прибора). Фактически, сопротивление контура R контура складывается из следующих величин:Rx - искомое значение;

Rземли (величина, значение которой обычно гораздо меньше 1 Ома);

R1 // R2…// Rn (пренебрежимо малое значение: случай параллельного соединения ряда низкоомных цепей (заземлителей));

R соединительной шины (величина, значение которой, обычно гораздо меньше 1 Ома).Таким образом, Rконтура = Rx + Rземли + (R1 // R2…// Rn) + Rсоединительной шины), и приблизительно: Rконтура = Rx.



Особенности токовых клещей - измерителей сопротивления заземления C.A 6416:



  • Увеличенный диапазон измерения сопротивления и токов 1500 Ω / 500мкH / 40 A;

  • Диаметр раскрытия губок клещей 35 мм;

  • Уникальные особенности новых клещей;

  • OLED Дисплей : видимый при любом освещении, угол обзора 180 °;

  • Одновременное отображениесопротивления и тока Ω & A на экране прибора;

  • Интерполяция значения импеденса для промышленной частоты 50Гц Z @ Hz: Прибор CA6415New проводит измерение импеданса как и все приборы данного класса на частоте 2000Гц. Но только данный прибор производит пересчет значения импеданса при измерении на частоте 50Гц, что соответствует реальным условиям эксплуатации сети;

  • Автоматическое удержание результата измерения на дисплее прибора при открытых клещах;

  • Встроенные часы реального времени;

  • Автоматическая автокалибровка при включении;

  • Установка пороговых значения для Ω , A, V;

  • Встроенная память;

  • Дополнительно можно заказать модель CA6415New BLUETOOTH;

  • Имеет встроенный компьютерный беспроводной интерфейс BlueTooth и ПО;

  • Определение GPS местарасположения места измерения при помощи приложения для ANDROID;

  • Являются представителями нового поколения токоизмерительных клещей и предназначены для оперативного контроля устройств заземления без их отключения и использования вспомогательных электродов;

  • Простота и оперативность в работе – нет необходимости в использовании соединительных проводов и вспомогательных электродов;

  • Непосредственное отображение величины сопротивления заземления (от 0,1 до 1500 Ом) и тока (от 1 мА до 40 А rms) на экране прибора;

  • Конструкция измерительной головки обеспечивает охват заземляющих проводов диаметром до 35 мм;

  • Функция звукового оповещения с установкой пороговых значений повышает удобство работы в плохоосвещённых и труднодоступных местах;

  • Функция памяти позволяет сохранять до 2000 результатов измерений для их последующего анализа.



Технические характеристики токовых клещей - измерителей сопротивления заземления C.A 6416:



Параметр Значение
Омметр для измерения сопротивления петли
Дисплей на 1500 точек
Диапазоны измерения (Ом) / Разрешение (Ом) / Точность от 0,010 до 0,099 / 0,001 / ±1,5%±0,01
от 0,10 до 0,99 / 0,01 / ±1,5% ±2 r
от 1,0 до 49,9 / 0,1 / ±1,5% ±r
от 50,0 до 99,5 / 0,5 / ±2% ±r
от 100 до 199 / 1 / ±3% ±r
от 200 до 395 / 5 / ±5% ±r
от 400 до 590 / 10 / ±10% ±r
от 600 до 1150 / 50 / около 20%
от 1200 до 1500 / 50 / около 25%
Частота
Частота измерения 2083 Гц
Частота преобразования 50, 60, 128 или 2083 Гц
Измерение индуктивности петли
Диапазоны измерения (мкГн) / Разрешение (мкГн) / Точность от 10 до 100 / 1 / ±5%±r
от 100 до 500 / 1 / ±3%±r
Контактное напряжение
Диапазоны измерения (В) / Разрешение (В) от 0,1 до 4,9 / 0,1
от 5,0 до 49,5 / 0,5
от 50,0 до 75,0 / 1
Амперметр Диапазоны измерения (A) / Разрешение (A) / Точность Дисплей на 4000 точек
Диапазоны измерения (A) / Разрешение(A) / Точность от 0,200 до 0,999 мA / 1 мкA / ±2% ±50 мкА
от 1,000 до 2,990 мА - от 3,00 до 9,99 мA / 10 мкA / ±2% ±50 мкА
от 10,00 до 29,90 мA - от 30,0 до 99,9 мA / 100 мкA / ±2%±r
от 100,0 до 299,0 мA - от 0,300 до 0,990 A / 1 мA / ±2%±r
от 1,000 до 2,990 A - от 3,00 до 39,99 A / 10 мA / ±2%±r
Настройка
Режимы Стандарты или расширенный режим для опытных пользователей
Сигнализация Настраивается на «Сопротивление», «Ток» и «Напряжение»
Звуковой сигнал Вкл.
Режим фиксации показаний на экране (Hold) Ручной режим или автоматический режим PRE-HOLD
Автоотключение Вкл. / Выкл.
Общие характеристики
Дисплей OLED-дисплей на 152 сегмента. Активная область 48x39мм
Максимальный диаметр захвата 36 мм
Объем памяти 300 измерений с автоматической датировкой
Источник питания 4 щелочных батарейки 1,5 В, LR6 (AA) или 4 аккумулятора Ni-MH
Автономная работа 1440 измерений по 30 секунд
Калибровка Автоматическая при включении прибора
Электробезопасность МЭК61010 600 В КАТ. IV
Герметичность IP40
Размеры 55×95×262 мм
Вес около 935 г с батарейками

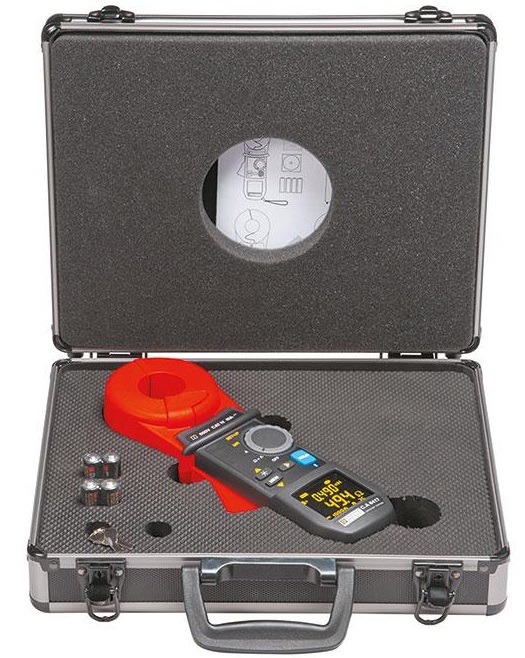

Комплект поставки C.A 6416



Наименование

Количество

1.

Токовые клещи - измеритель сопротивления заземления C.A 6416

1

2.

Контейнер для переноски

1

3.

Батарейки 1,5 В

4

4.

Компакт-диск с руководством по эксплуатации

1
