Артикул: 002245
|
Тип оборудования: стационарный микротвердомер по Виккерсу
Производитель: Восток-7

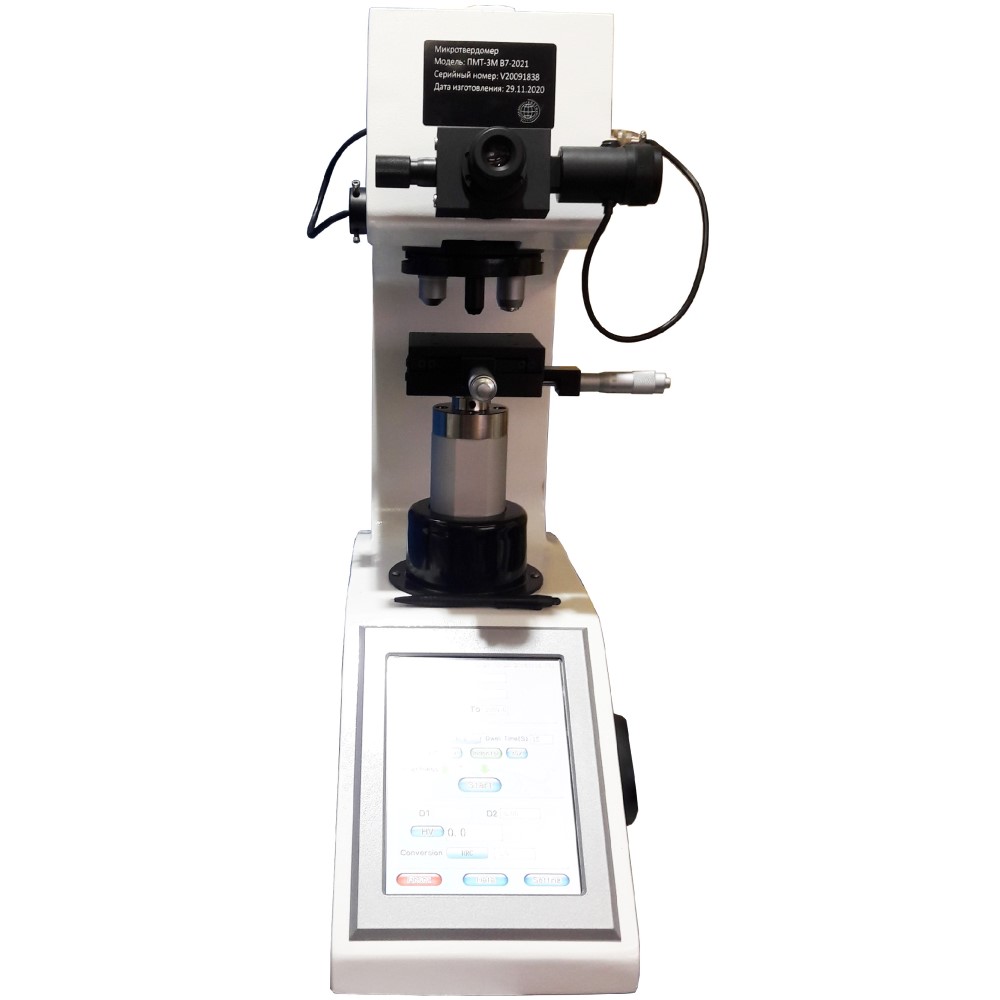

Модель: ПМТ-3М стационарный
Гарантия: 1 год
Описание микротвердомера ПМТ-3М:

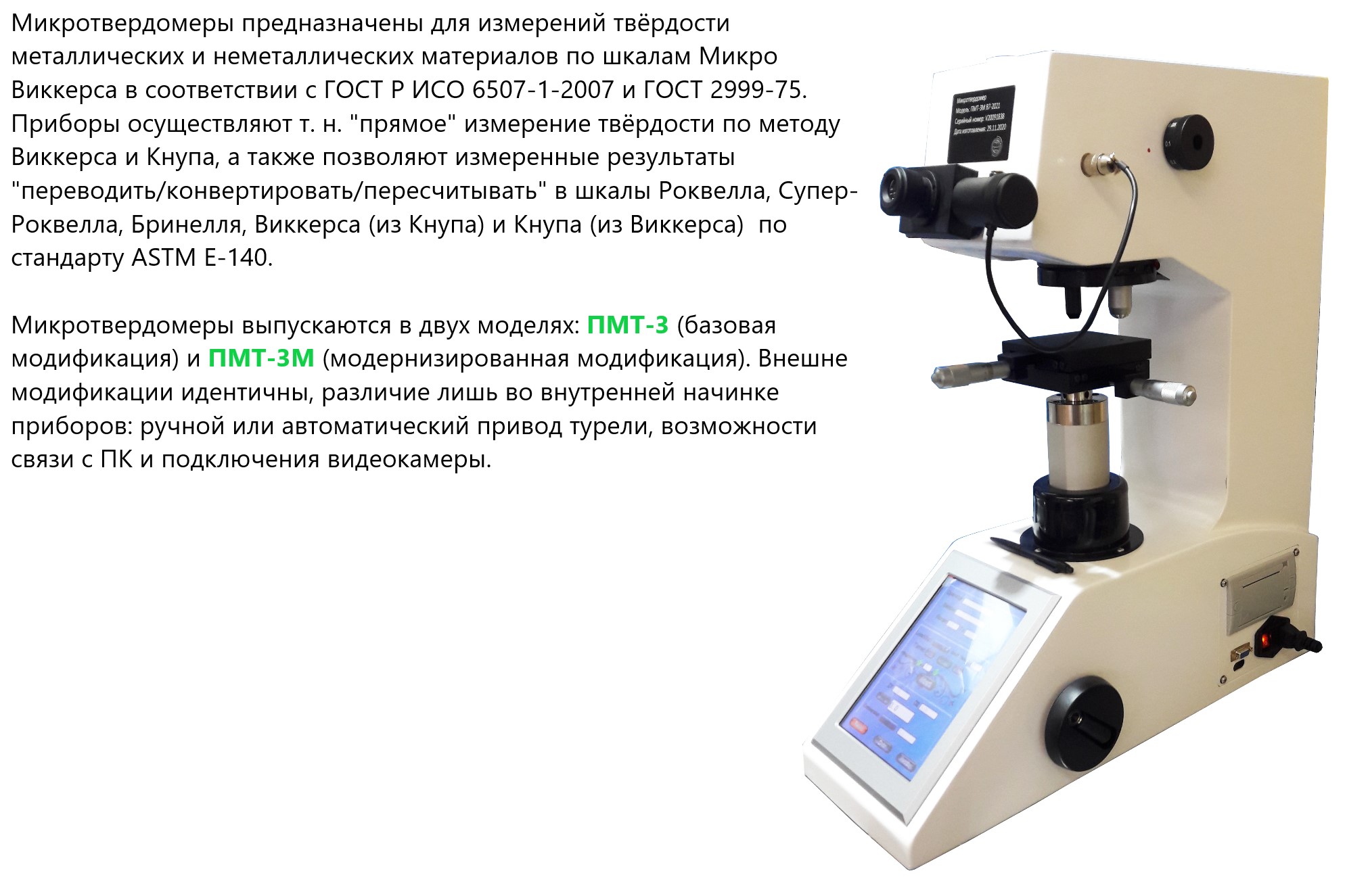

Микротвердомеры Виккерса (далее – микротвердомеры) предназначены для измерений твёрдости металлических и неметаллических материалов по шкалам Микро Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007 и ГОСТ 2999-75. Приборы осуществляют т. н. "прямое" измерение твёрдости по методу Виккерса и Кнупа (доп. опция) путём непосредственного нагружения (терминология по ГОСТ 8.063-2012), а также позволяют измеренные результаты "переводить/конвертировать/пересчитывать" в шкалы Роквелла, Супер-Роквелла, Бринелля, Виккерса (из Кнупа) и Кнупа (из Виккерса) - т. н. "косвенное" определение твёрдости, корреляция по стандарту ASTM E-140.
Микротвердомеры используются для определения твёрдости различных металлических конструкций, включая небольшие или мелкие детали, тонких пластин, металлической фольги, тонко-тянутой проволоки, тонких упрочнённых слоёв и слоёв с гальваническим покрытием, поверхностей с индукционной закалкой или науглероженных материалов, а также различных неметаллических материалов: абразивов, керамики, стекла, минералов, полимеров и т.д.

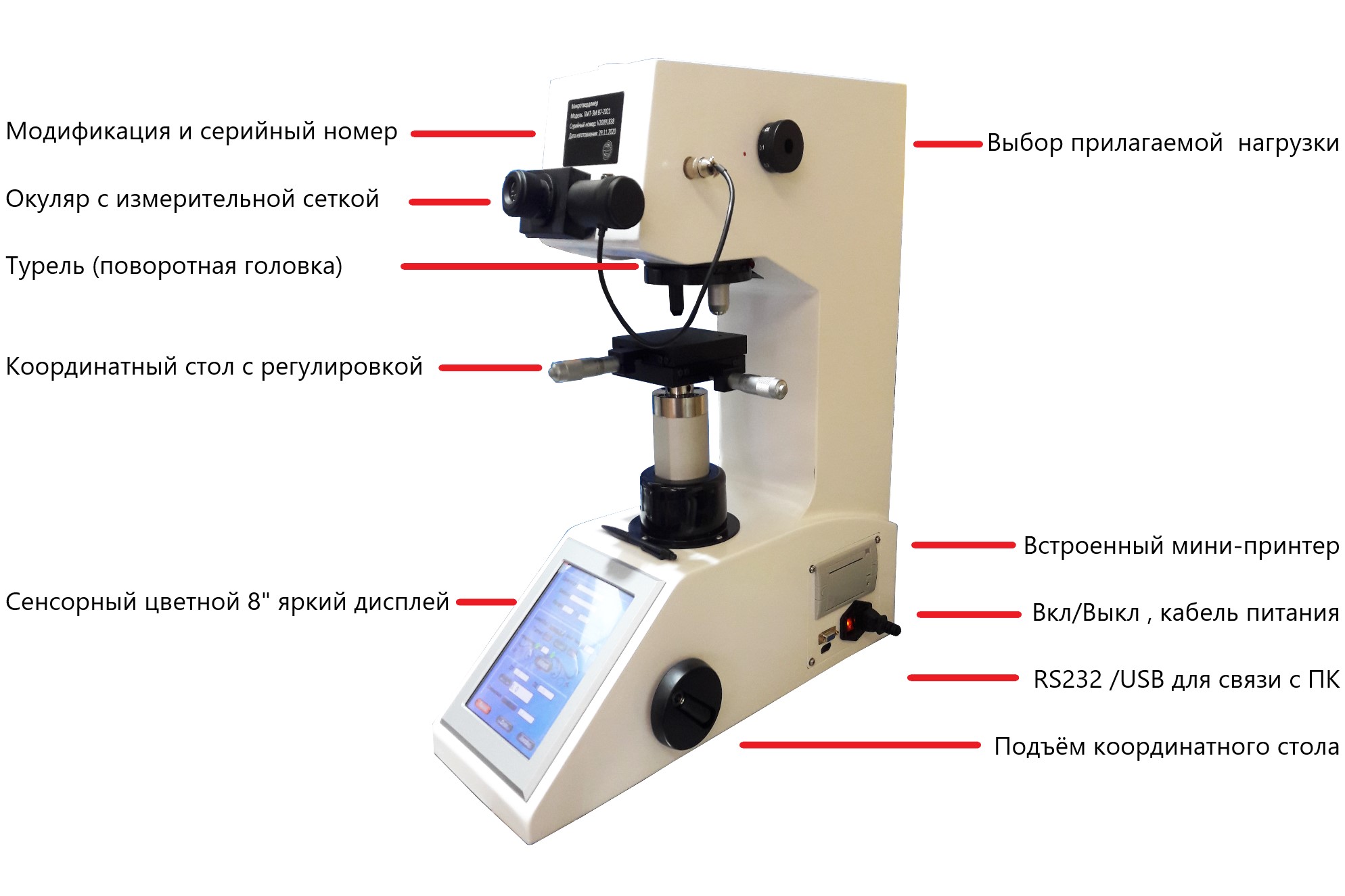

Принцип действия микротвердомеров основан на статическом вдавливании алмазного пирамидального индентора с последующим измерением длин диагоналей восстановленного отпечатка. Микротвердомеры состоят из силовой рамы, на которой установлены механизм приложения нагрузки, сенсорный экран и оптическая система. Микротвердомеры выпускаются в двух исполнениях ПМТ-3, ПМТ-3М и отличаются степенью автоматизации процесса испытаний и разрешением оптической системы.
МОДИФИКАЦИИ МИКРОТВЕРДОМЕРОВ.*
*табличное сравнение моделей представлено в разделе "Технические данные", расположен правее текущей вкладки "Описание".
ПМТ-3М – модернизированная модификация модели ПМТ-3 с автоматическим приводом турели (поворотной головки) и диапазоном увеличения оптической системы от 20х до 400х с возможностью установки цифровой видеокамеры и подключения к ПК для обработки данных измерения твёрдости с помощью специализированного ПО. В остальном модели ПМТ3 и ПМТ3М идентичны по своим метрологическим и техническим характеристикам (условная расшифровка Пирамидальный Микро Твердомер-3Модернизированный).
Отличительные особенности модификации ПМТ-3М:
Технические характеристики ПМТ-3М:
Таблица 1 – Диапазоны измерений твердости по шкалам Виккерса (подлежат поверке)
|
Шкалы Виккерса |
Диапазоны измерений твердости, HV |
|
HV 0,01; HV 0,025 |
от 50 до 350 |
|
HV 0,05 |
от 50 до 550 |
|
HV 0,1 |
от 50 до 850 |
|
HV 0,2; HV 0,3 |
от 50 до 1000 |
|
HV 0,5; HV 1 |
от 50 до 1500 |
Таблица 2 – Пределы допускаемых абсолютных погрешностей микротвердомеров
|
Обозначение шкалы твёрдости |
Интервалы измерений твёрдости HV |
||||
|
св. 50 до 200 включ. |
св. 200 до 350 включ. |
св. 350 до 550 включ. |
св. 550 до 850 включ. |
св. 850 |
|
|
Пределы допускаемой абсолютной погрешности микротвердомера, HV, (±) |
|||||
|
HV0,01 |
20,0 |
35,0 |
– |
– |
– |
|
HV0,025 |
20,0 |
35,0 |
– |
– |
– |
|
HV0,05 |
20,0 |
35,0 |
65 |
– |
– |
|
HV0,1 |
15,0 |
35,0 |
60,0 |
100,0 |
|
|
HV0,2 |
15,0 |
30,0 |
60,0 |
100,0 |
110,0 |
|
HV0,3 |
15,0 |
25,0 |
45,0 |
90,0 |
110,0 |
|
HV0,5 |
10,0 |
20,0 |
35,0 |
70,0 |
120,0 |
|
HV1 |
8,0 |
15,0 |
25,0 |
50,0 |
75,0 |
Таблица 3
|
Номинальные значения испытательных нагрузок, Н (кгс) |
Относительная погрешность испытательных нагрузок, % |
|
0,098 (0,010) |
±1,5 |
|
0,245 (0,025) |
±1,5 |
|
0,490 (0,050) |
±1,5 |
|
0,981 (0,100) |
±1,5 |
|
1,961 (0,200) |
±1,0 |
|
2,942 (0,300) |
±1,0 |
|
4,903 (0,500) |
±1,0 |
|
9,807 (1,000) |
±1,0 |
|
Диапазон измерений длины диагоналей отпечатков (d), мм |
Предел абсолютной погрешности измерения длины диагоналей отпечатков (d), мм |
|
0,02≤d≤0,040 |
0,0004 |
|
0,040<d≤0,200 |
0,01∙d |
Таблица 4 – Технические характеристики твердомеров
|
Наименование характеристики |
Значение |
|
|
Модель микротвердомера |
ПМТ-3 |
ПМТ-3М |
|
Диапазон времени выдержки, с |
0-99 |
0-60 |
|
Диапазон увеличения оптической системы |
от 20х до 200х |
от 20х до 400х |
|
Тип привода турели (поворотной головки) |
ручной |
автоматический |
|
Тип приложения, выдержки и снятия нагрузки |
автоматический |
|
|
Тип измерения диагонали отпечатка, расчёта и отображения на дисплее значения микротвёрдости |
автоматический |
|
|
Тип выбора прилагаемой нагрузки |
механический |
|
|
Тип подъёмного механизма координатного стола |
механический |
|
|
Скорость нагружения, мкм/с |
50 |
|
|
Окуляр с измерительной сеткой |
10х |
|
|
Объективы в турели (встроенные) |
10х (для наблюдения) и 40х (для измерений) |
|
|
Минимальная единица измерения (дискретность), мкм |
0,01 |
|
|
Шкалы "прямого" измерения твёрдости путём непосредственного нагружения |
HV, HK |
|
|
Технический диапазон измерений твёрдости, HV (в т. ч. поверяемый 50…1500HV). |
8…2900 |
|
|
Перевод/конвертация/пересчёт в другие шкалы твёрдости по стандарту ASTM E-140 |
HRA, HRB, HRC, HRD, HRF, HV, HK, HBW, |
|
|
Сохранение, вывод и распечатка данных измерений твёрдости на встроенном принтере |
имеется |
|
|
Память с расчётом размаха, среднего значения, мин. и макс. значений в серии измерений, |
60 |
|
|
Дисплей |
8” сенсорный цветной |
|
|
Интерфейс связи с ПК |
RS232/USB |
|
|
ПО для контроля измерения твёрдости, хранения и обработки данных и работы с изображениями |
- |
имеется |
|
Координатный стол с ручной регулировкой: |
||
|
- габариты, мм |
100*100 |
|
|
- перемещение по горизонтальным осям, мм |
(Х)25*(Y)25 |
|
|
Максимальная высота образца |
100 мм |
|
|
Глубина зева/расстояния до стенки прибора от центра индентора, мм |
130 мм |
|
|
Вывод данных |
Сенсорный дисплей 8’, сохранение на USB-диске |
|
|
Габаритные размеры, мм не более: |
||
|
- длина |
630 |
|
|
- ширина |
290 |
|
|
- высота |
680 |
|
|
Масса, кг, не более |
55 |
58 |
Таблица 5 – Общие технические характеристики микротвердомеров
|
Наименование параметра |
Значение параметра |
|
Параметры электрического питания для микротвердомеров с механизированным или автоматическим устройством приложения нагрузки - напряжение питания, В - потребляемая мощность, Вт, не более |
220 ±10 % 400 |
|
Средний срок службы микротвердомеров, лет, не менее |
10 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от 15 до 28 до 80 от 84 до 106,7 |
Комплект поставки ПМТ-3М:
|
Наименование |
Обозначение |
Количество |
|
Микротвердомер выбранной модели |
ПМТ-3 / ПМТ-3М |
1 шт. |
|
Алмазный наконечник Виккерса |
|
1 шт. |
|
Алмазный наконечник Кнупа |
по заказу |
|
|
Встроенная цифровая камера в комплекте с ПО и встроенный минипринтер (для версии ПМТ-3М) |
1 шт. |
|
|
Паспорт |
ПМ-ПС |
1 экз. |
|
Руководство по эксплуатации |
ПМ-РЭ |
1 экз. |
Комплект аксессуаров:
|
№ |
Предмет |
Кол-во |
|
1 |
Ось для грузов |
1 шт. |
|
2 |
Грузы |
6 шт. |
|
3 |
Координатный предметный стол |
1 шт. |
|
4 |
Отвертка |
1 шт. |
|
5 |
Установочные опоры с регулировкой по высоте |
4 шт. |
|
6 |
Измерительный уровень |
1 шт. |
|
7 |
10-кратный микроокуляр |
1 шт. |
|
8 |
Комплект мер твёрдости по микро Виккерсу |
1 шт. |
|
9 |
Запасные предохранители (2А) |
2 шт. |
|
10 |
Шнур питания |
1 шт. |
|
11 |
ПО на USB носителе, ключ активации (только для версии ПМТ-3М) |
1 шт. |
|
12 |
Стилус |
1 шт. |
|
13 |

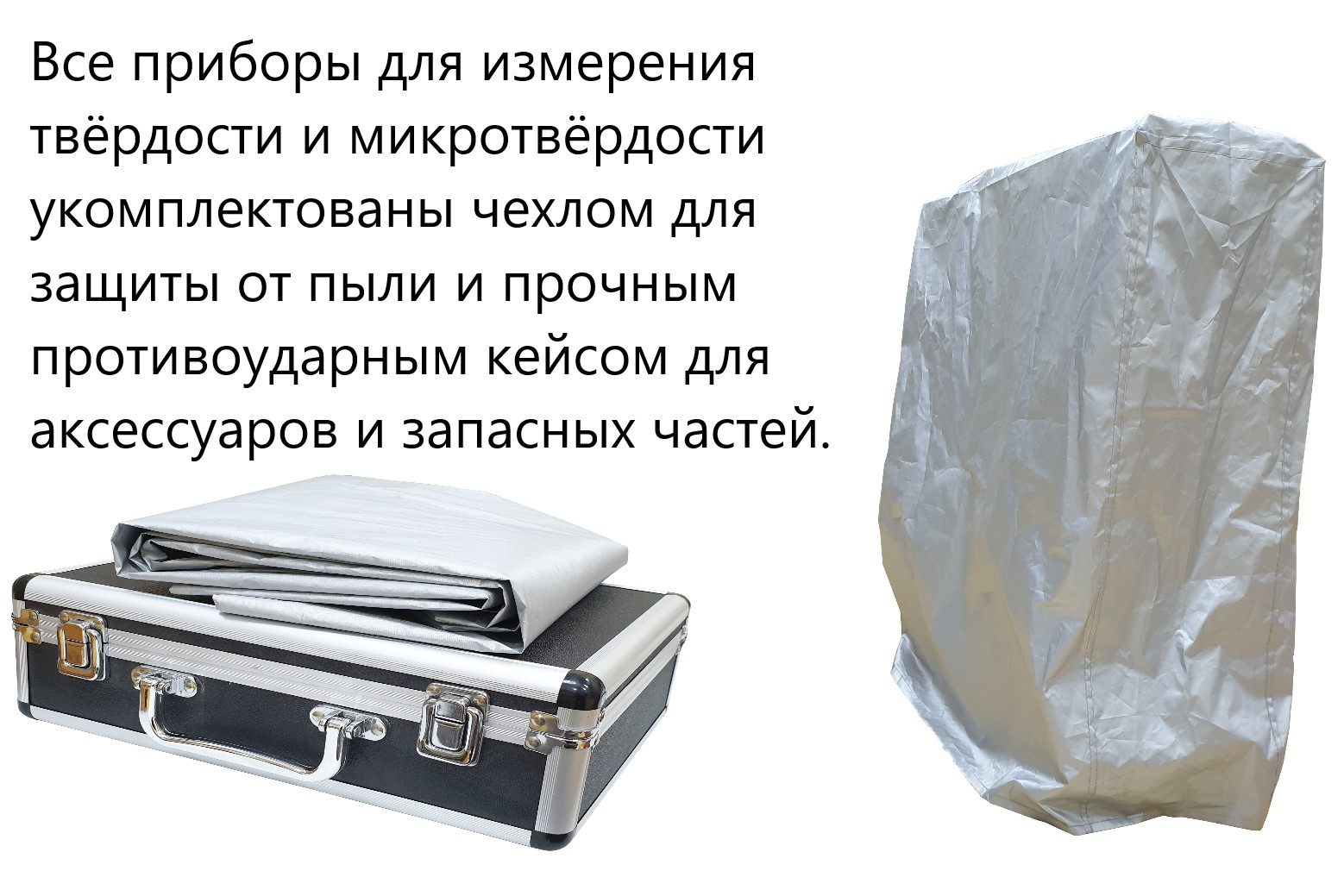

Пылезащитный мешок |
1 шт. |
|
14 |
Инструкция по эксплуатации |
1 шт. |
|
