Измерительные руки PMT ALPHA ARM серия EDU

Измерительные руки PMT ALPHA ARM серия EDU

  • Измерительные руки PMT ALPHA ARM серия EDU

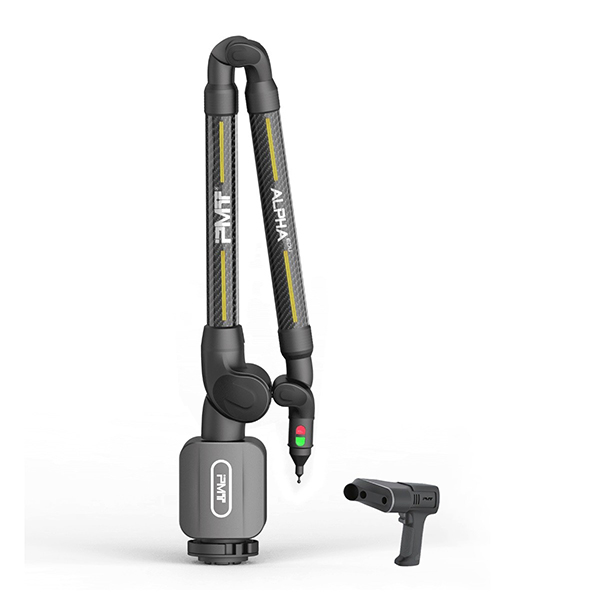

    /images/all/3/21817/big/img_5.jpg

    jijijij

    Измерительные руки PMT ALPHA ARM серия EDU
Новинка!
ЦЕНА: от 2 500 000 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
PMT Technologies


Страна производитель: Китай Китай
Артикул: PMT ALPHA ARM EDU
Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС 22%. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси, Армении и в Кыргызстан курьерскими службами и транспортными компаниями.

Измерительные руки PMT ALPHA ARM серии EDU

PMT ALPHA ARM серии EDU — это современные 6- и 7-осевые портативные измерительные руки, предназначенные для решения широкого спектра задач в области метрологического контроля, инспекции и реверс-инжиниринга. Серия сочетает высокую точность измерений, функциональность и доступную стоимость, что делает ее оптимальным выбором для производственных предприятий, образовательных центров и инженерных подразделений.

Все модели серии EDU поддерживают подключение 3D-сканеров, обеспечивая возможность как контактных измерений с помощью щупа, так и высокоточного лазерного сканирования объектов. Благодаря этому пользователи получают универсальное решение для контроля качества продукции и цифровизации производственных процессов.



Ключевые преимущества серии ALPHA EDU:

  • Встроенная система противовеса для комфортной работы и точного позиционирования измерительной руки;
  • Аккумуляторы увеличенной емкости, обеспечивающие длительную автономную работу;
  • Энергоэффективная конструкция для повышения производительности измерений;
  • Эргономичная архитектура с плечами одинаковой длины, обеспечивающая удобный доступ ко всему рабочему объему;
  • Высокоскоростное подключение по Wi-Fi для оперативной передачи данных;
  • Прочный и легкий корпус из аэрокосмического углеволокна;
  • Поддержка контактных измерений и 3D-сканирования в одной системе;
  • Оптимальное сочетание функциональности, надежности и стоимости.



Измерительные руки PMT ALPHA ARM серии EDU позволяют получать стабильные и достоверные результаты измерений, повышая эффективность контроля качества и сокращая затраты на внедрение современных метрологических технологий.



Технические характеристики ALPHA EDU:

Диапазон измерений
SPAT, мм
Euni, мм
Psize, мм
Pform, мм
Ldia, мм
6-осевые





1,5 м 0,050 +/-0,065 0,027 0,053 0,068
2,0 м 0,054 +/-0,072 0,031 0,060 0,074
2,5 м 0,063 +/-0,081 0,036 0,068 0,090
3,0 м 0,099 +/-0,117 0,051 0,081 0,144
3,5 м 0,135 +/-0,144 0,063 0,104 0,176
4,0 м 0,162 +/-0,180 0,079 0,122 0,209
4,5 м 0,200 +/-0,216 0,086 0,155 0,230
7-осевые





1,5 м - - - - -
2,0 м 0,059 +/-0,09 0,037 0,067 0,082
2,5 м 0,071 +/-0,091 0,040 0,073 0,102
3,0 м 0,105 +/-0,128 0,058 0,086 0,168
3,5 м 0,146 +/-0,159 0,071 0,111 0,195
4,0 м 0,178 +/-0,198 0,088 0,129 0,235
4,5 м 0,221 +/-0,238 0,099 0,162 0,261

SPAT - повторяемость по точке при артикуляции
EUNI - ошибка дистанции между 2 точками по сравнению с номинальными значениями
PSIZE - ошибка размера сферы по сравнению с номинальными значениями
LDIA - ошибка положения центра сферы
PFORM - ошибка формы сферы


Точность ALPHA ARM EDU с 3D-сканерами HD и SD

Диапазон измерений   Точность со сканером HD, мм   Точность со сканером SD, мм
2,0 м 0,079 0,094
2,5 м 0,096 0,115
3,0 м 0,128 0,146
3,5 м 0,172 0,191
4,0 м 0,199 0,221
4,5 м 0,245 0,268



Технические характеристики 3D-сканеров HD и SD

Показатель 3D-сканер HD 3D-сканер SD
Точность ±15 μm (2σ) ±28μm (2σ)
Лазер синий синий
Наличие отдельного контроллера нет нет
Минимальный шаг точек 0,015 мм 0,015 мм
Рабочее расстояние 115 мм ± 55 мм 115 мм ± 55 мм
 Эффективная ширина сканирования   ближнее поле 80 мм; дальнее поле 150 мм   ближнее поле 80 мм; дальнее поле 150 мм
Точек в линии макс. 4000 точек/линия макс. 4000 точек/линия
Скорость сканирования 1,2 млн точек/сек 1,2 млн точек/сек
Класс безопасности лазера Класс 2 Класс 2
Вес 536 гр 536 гр
