Артикул: ULR-3000
|
Тип оборудования: Взрывозащищенный радарный уровнемер
Производитель: StreamLux
Модель: ULR-3000
Гарантия: 1 год
Описание уровнемера ULR-3000:
Радарные уровнемеры ULR-3000 - это современные взрывозащищённые приборы для высокоточного бесконтактного измерения уровня жидкостей, сыпучих и твёрдых веществ в практически любых, даже самых сложных технологических условиях, на дальностях до 120 м с точностью до 2 мм.
Мощный передатчик, линза-концентратор и использование принципа частотной модуляции позволяют уровнемерам ULR-3000 стабильно работать даже в условиях сильного парения, запыления и конденсации, для них не является помехой вспенивание, кипение или перемешивание измеряемого вещества. Эти приборы отлично работают при температуре измеряемой среды до +1000°С, и давление в ёмкости до 20 атмосфер, агрессивность среды при этом не имеет значения.
ПРИМЕНЯЮТСЯ ДЛЯ ИЗМЕРЕНИЙ:
Жидкие среды:
Сыпучие и твёрдые материалы:
А также: шламов, пульпы, навозной жижи и других подобных субстанций
Радарные уровнемеры ULR-3000 могут устанавливаться в ёмкостях всех типов, включая колонны, силосы, дробилки, мешалки, реакторы, сепараторы, доменные и калильные печи и использоваться при хранении, приготовлении и перевозке. Они не требуют переналадок и сложного обслуживания, не подвергаются механическому износу, не требуют расходов на эксплуатацию.
ВЗРЫВОЗАЩИТА:
Уровнемеры ULR-3000 разработаны специально для эксплуатации в условиях, где возможно образование взрывоопасных смесей и соответствуют отраслевым регламентам и имеют маркировку взрывозащиты согласно ГОСТ 31610.20-1-2016 / IEC 60079-20-1:2010
При температуре процесса до +80 ℃:
При температуре процесса до +200 ℃**
Модификации радарных уровнемеров ULR-3000:

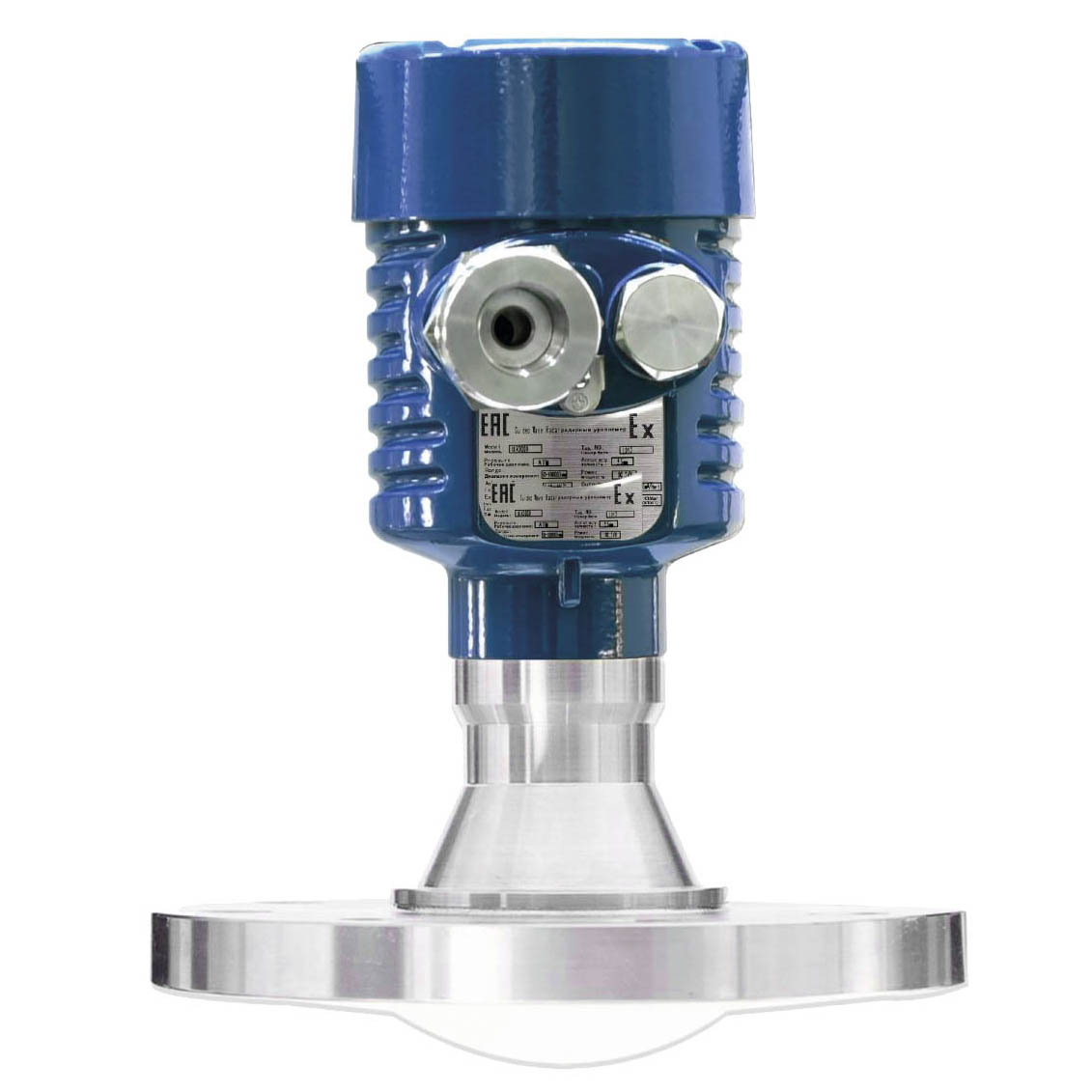

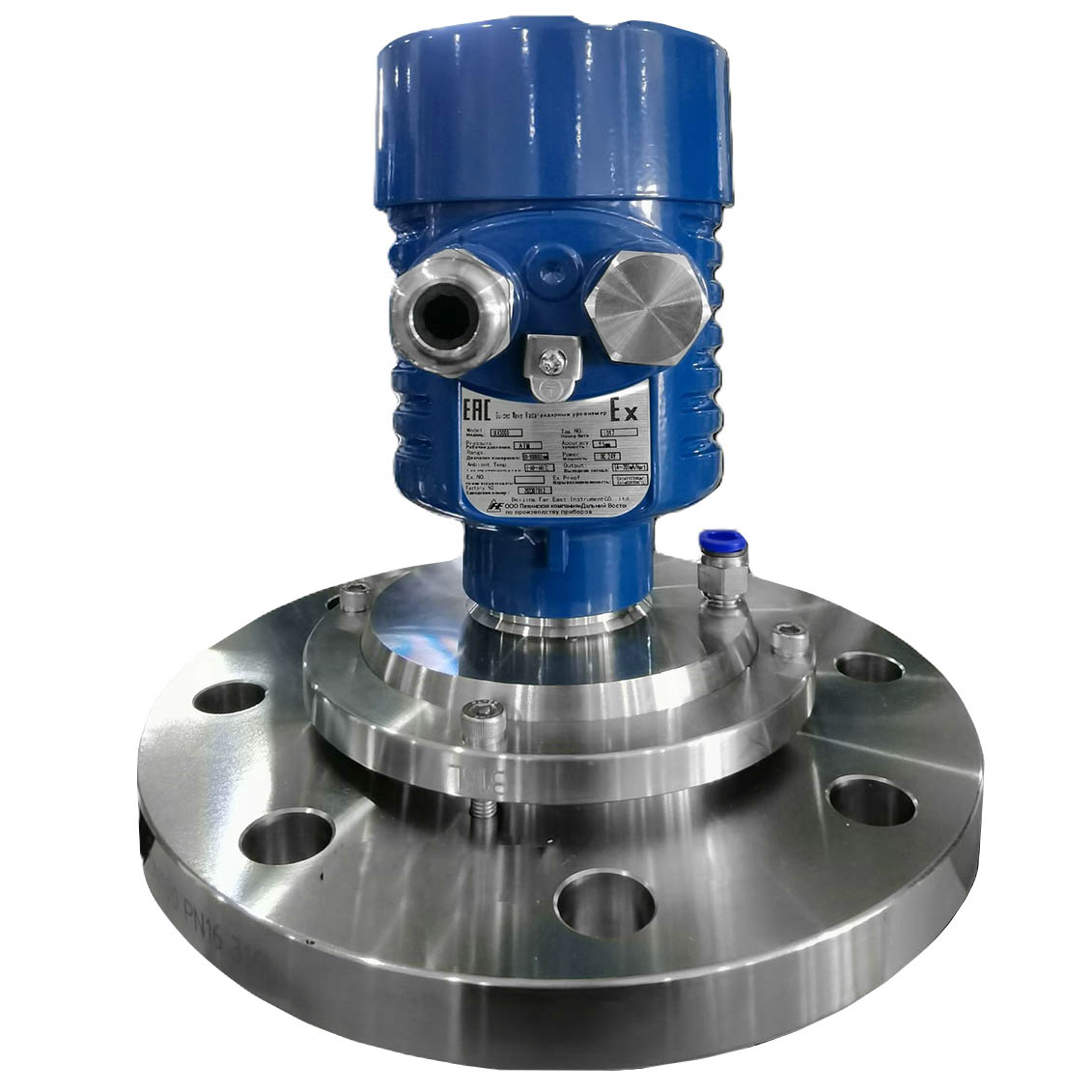

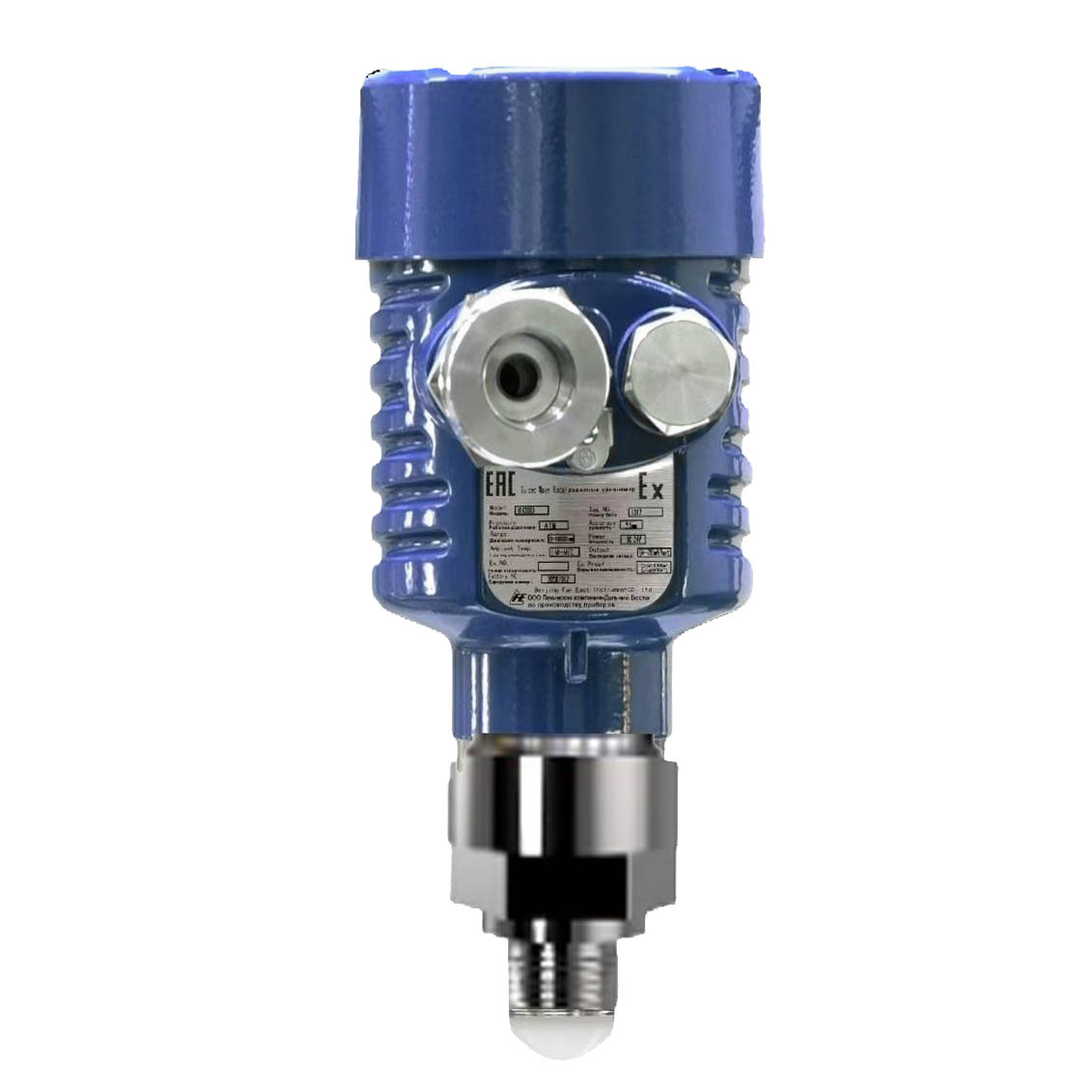

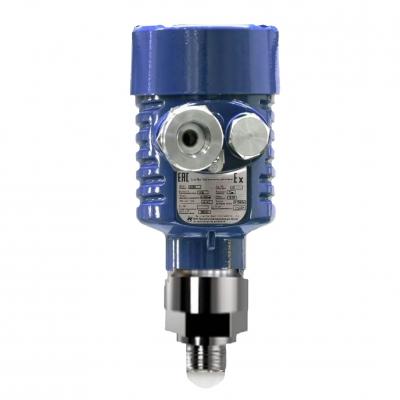

Уровнемеры ULR3000 оснащаются линзами двух типоразмеров Ø32 или Ø76 мм, устанавливаемыми в различные оправы, несущие также функцию крепёжного элемента для присоединения к ёмкости с измеряемой средой. Форма, конструкция и присоединительные размеры оправ определяются типом ёмкости, температурой и характером контролируемого процесса (cм. Технические характеристики).
Благодаря модульной конструкции, уровнемеры серии ULR-3000 могут изготавливаться в различных специализированных вариантах. Например, для измерений в области металлургии разработан специальный теплоотводящий переходник, позволяющий измерять материалы, имеющие температуру до 1000°С. А для измерения агрессивных веществ передняя часть антенны может быть прикрыта антикоррозийной оболочкой, проницаемой для радиолучей.
Технические характеристики ULR-3000:
|
Диапазон измерений уровня измеряемой среды, м* |
0,08 ~ 10; 0,08 ~ 20; 0,08 ~ 30; 0,08 ~ 60; 0,08 ~ 120 |
|
Технологическое соединение* |

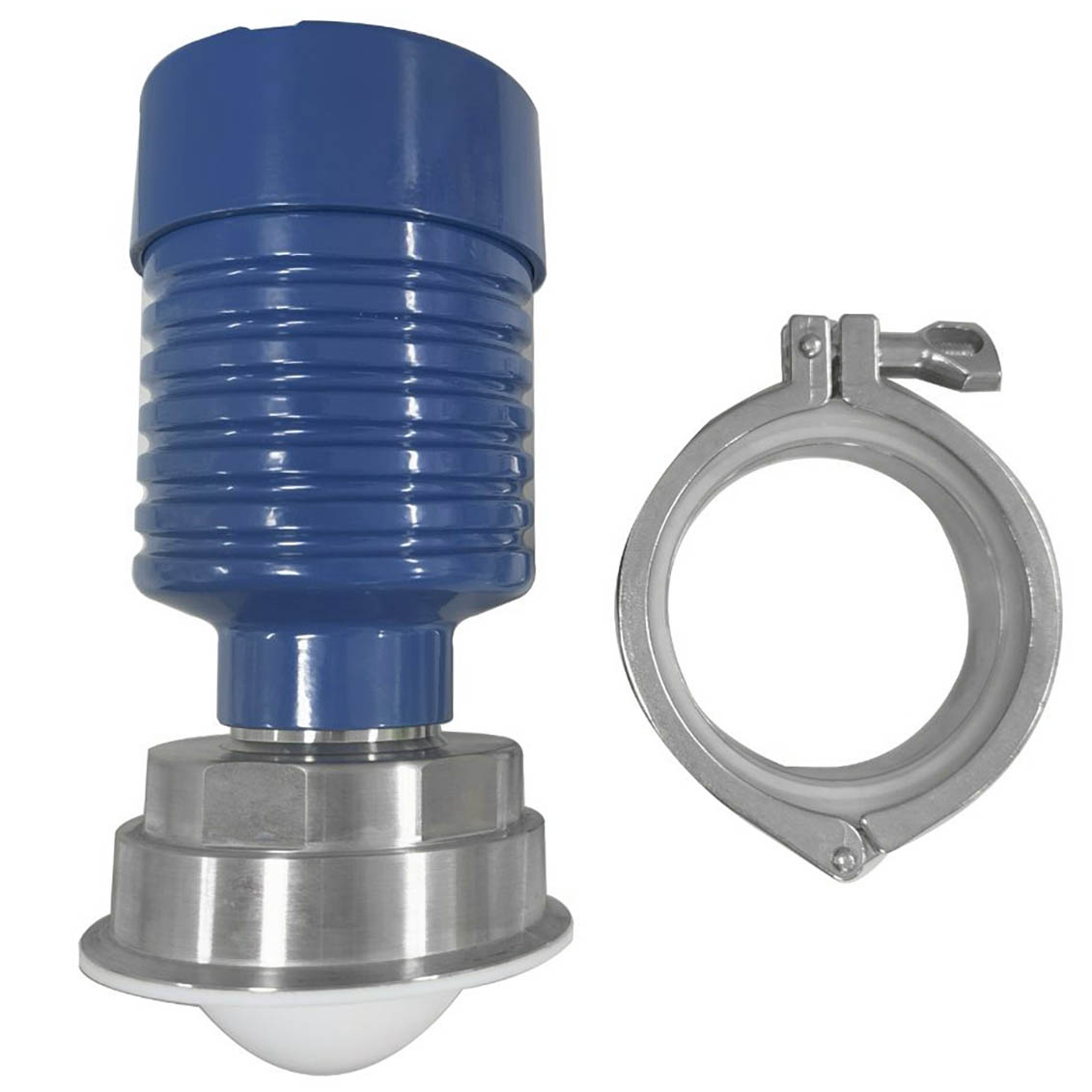

Трубная резьба/универсальные; антикоррозийные; изолирующие фланцы/санитарные патроны |
|
Диапазон температуры окружающей среды при эксплуатации,°С |
–40 +60 |
|
Диапазон температур измеряемой среды, ℃* |
-40 +200 (возможно специальное исполнение для температур до 1000 ℃) |
|
Рабочее давление измеряемой среды, не более, МПа* |
-0,1 ~ 2,0 |
|
Диаметр линзы, мм* |
Ø32 для фланцев < DN 80 или резьбы G 1½ Ø76 для фланцев ≥ DN 80 или резьбы G 3½ |
|
Материал антенны |
ПТФЭ |
|
Технологическое давление в резервуаре |
до 2 МПа |
|
Угол излучения* |
8° для линзы Ø32 мм 3° для линзы Ø76 мм |
|
Пределы допускаемой основной абсолютной погрешности измерений уровня измеряемой среды, мм |
±20 (от 0 до 0,5 м) ±2; ±3; ±4 (от 0,5 до 30 м)* ±5 (от 30 до120 м) |
|
Степень защиты по ГОСТ 14254-2015 |
IP67 |
|
Частота передачи |
76 ~ 81 ГГц |
|
Напряжение питания, В* - двухпроводная система - четырёхпроводная система |
= 15-28 = 18-28 |
|
Корпус* |
литой алюминий/нержавеющая сталь/пластик |
|
Параметры искробезопасных цепей |
|
|
Максимальное входное напряжение, В |
28 |
|
Максимальный входной ток, А |
93 |
|
Максимальная внутренняя ёмхорошокость, нФ |
33 |
|
Максимальная внутренняя индуктивность, мГн |
0 |
|
Максимальная выходная мощность, Вт |
0,65 |
|
Маркировка взрывозащиты |
|
|
При температуре процесса до +80 ℃ |
ОЕх ia IIС Т6 Ga X Ex ia IIIС Т80°С Da X 1Ex db IIС Т6 Gb X Ex tb IIIC T80°C Db X |
|
При температуре процесса до +200 ℃** |
ОЕх ia IIС Т4 Ga X Ex ia IIIС Т130°С Da X 1Ex db IIС T4 Gb X Ex tb IIIC T130°C Db X |
|
* Определяется заказом |
|
|
** При температурах технологического процесса от +110 до 200 ℃ необходимо использовать теплоотвод для недопущения превышения установленного температурного класса |
|
Принцип работы ULR-3000:
Общий принцип работы уровнемера радарного типа с частотной модуляцией заключается в том, что установленный в верхней части резервуара излучатель непрерывно формирует частотно модулированный сигнал, линейно изменяющийся во времени. Приём отражённого сигнала осуществляется с помощью той же антенны и также в непрерывном режиме. В результате, на выходе получается смесь сигналов, которая анализируется с применением специального программного обеспечения для выделения и максимально точного измерения частоты полезного эхо-сигнала, отражённого от измеряемой среды. Разность частот между переданным и принятым сигналом пропорциональна расстоянию до поверхности среды: R=C (скорость)*δf (разность частот)/2/K (наклон частотной модуляции). Поскольку скорость света C и наклон частотной модуляции K известны, разность частот δf может быть оценена для получения расстояния R от места установки радара до поверхности материала, а затем, зная общую высоту резервуара, мы можем узнать уровень материала простым вычитанием.
Комплект поставки ULR-3000:
Базовая комплектация радарного уровнемера ULR-3000 включает в себя оптимально сбалансированный набор функций и подходит для решения большинства задач измерения уровня жидкостей и других веществ.
|
ULR-3000-8000-65-D-D-65-85-B-2-1
|
|
|
