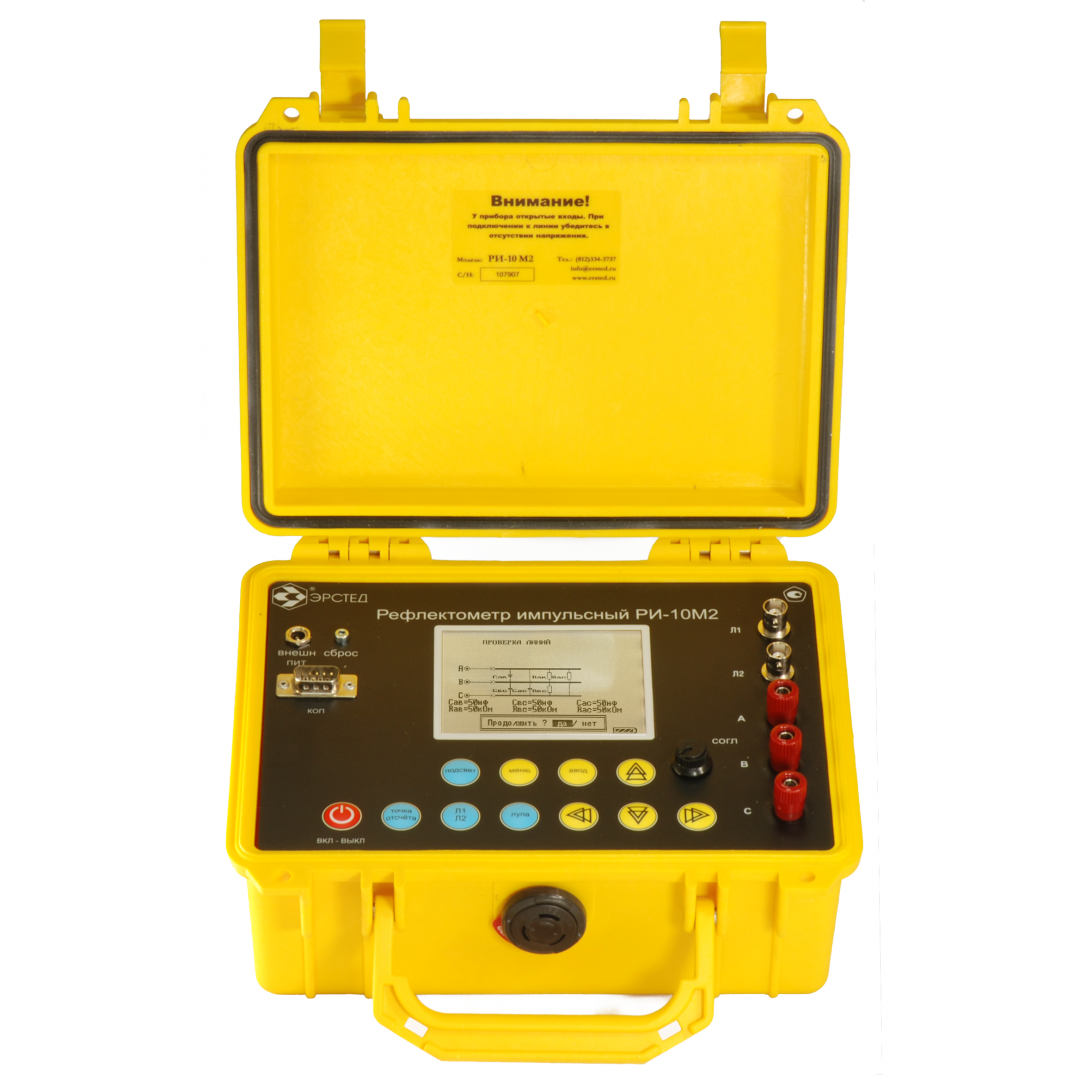

Артикул: РИ-10М2 «СТРИЖ»
|
Область применения рефлектометра РИ-10М2:
Импульсный рефлектометр РИ-10М2 является малогабаритным кабельным локатором, предназначенным для работы, как в полевых, так и стационарных условиях. Прибор РИ-10М2 предназначен для проведения измерений на симметричных и несимметричных металлических кабелях с волновым сопротивлением от 30 до 1000 Ом (коаксиальных, двухпроводных и др.) и длиной от 1 м до 50 км. Рефлектометр обеспечивает следующие основные виды измерений:
измерение расстояний до неоднородностей волнового сопротивления или повреждения;
измерение расстояний между неоднородностями волнового сопротивления кабеля;
определение характера повреждений;
определение длин кабелей;
измерение коэффициента укорочения линии при известной ее длине;
регистрация "битости" пар или оценка взаимного влияния линий.
Особенности рефлектометра РИ-10М2 "СТРИЖ":
пользовательский интерфейс
отображение рефлектограмм на экране ЖКИ (320х240 точек) с фоновой подсветкой;
управление через меню;
герметизированный корпус и клавиатура.
измерение
измерение в реальном масштабе времени;
возможность одновременного подключения двух линий;
максимальная дальность - до 50 км;
разрешение по дальности:1м - в диапазонах 250 - 2,5 км; 2-20м - в диапазонах 5 - 50 км;
цифровая установка параметров контролируемой линии и всех настроек прибора;
цифровая индикация расстояния до любого участка рефлектограммы;
цифровая индикация расстояния между любыми участками рефлектограммы.
память
энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения;
возможность просмотра на экране любой из 100 хранящихся в памяти рефлектограмм;
режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти;
встроенные календарь и часы реального времени, показания которых автоматически записываются в память вместе с рефлектограммой;
возможность добавления/редактирования пользователем примечаний (до 40 символов) к рефлектограмме, заносимой в память.
cервисные режимы
режим "ЛУПА" - возможность детального рассмотрения любого интересующего участка рефлектограммы в реальном масштабе времени на любом из диапазонов по дальности;
режим "ТОЧКА ОТСЧЕТА" - возможность измерения расстояний относительно произвольной точки отсчета;
режим "СРАВНЕНИЕ" - возможность одновременного просмотра на ЖКИ двух рефлектограмм (ЛИНИЯ & ПАМЯТЬ);
режим "ИЗМЕРЕНИЕ КУ" - возможность быстрого и удобного подбора КУ по известной длине линии непосредственно в режиме измерения;
встроенная ТАБЛИЦА КУ для различных типов кабелей с возможностью ее пополнения и редактирования пользователем;
режим "БИТОСТЬ ПАР" - позволяет выявить ошибки кроссировки кабельных пар;
подавление асинхронных (выбор осреднения от 1 до 128 реализаций) помех;
автоматическое сохранение пользовательских настроек при выключении прибора.
интерфейс с ПК
возможность обмена данными с ПК;
комплектация программным обеспечением IRView для обмена данными с ПК, архивации, анализа и печати рефлектограмм.
общее
питание от встроенного аккумулятора (не менее 8 часов непрерывной работы с подсветкой) или от сети переменного тока через поставляемый адаптер;
широкий диапазон рабочих температур: -20°С ...+40°С;
масса прибора с аккумулятором не более 2 кг.
Технические данные рефлектометра РИ-10М2 "СТРИЖ":
|
Параметр |
Значение |
|
Режимы измерения |
|
|
Дисплей монохромный или цветной |
ЖКИ 320х240 точек с подсветкой |
|
Дальность действия |
1 м ... 50 км |
|
Шкалы по дальности |
250 м, 500 м, 1 км, 2.5 км, 5 км, 12.5 км, 25 км, 50 км |
|
Длительность импульсов |
10 нс ... 20 мкс |
|
Амплитуда импульсов |
Не менее 10 В |
|
Диапазон установки скорости распространения сигнала V/2 (диапазон установки коэффициента укорочения) |
50 м/мкс : 150 м/мкс (1.00 ... 3.00) |
|
Диапазон согласованных импедансов |
30 ... 1000 Ом |
|
Точность локализации импульса на шкале дальности |
±0.04% соответствующей шкалы |
|
Чувствительность |
Соответствует компенсации затухания в исследуемой линии на уровне не менее 80 дБ |
|
Подавление помех |
асинхронные: усредняющий фильтр (1...128 реализаций) синхронные: поточечное вычитание (Л-П, П-П) |
|
Емкость энергонезависимой памяти |
100 рефлектограмм; 200 КУ |
Технические данные моста:
|
Параметр |
Значение |
|
Сопротивление шлейфа R |
|
|
Омическая ассиметрия R |
0,1-1000 Ом ±0,1%+0,1 Ом |
|
Электрическая ёмкость С |
0,1-3000 нФ ±2%+0,1 нФ |
|
Сопротивление изоляции R |
0,001-10000 МОм ±2%+1 кОм |
|
Диапазон Rп в месте повреждения изоляции |
0-10 МОм |
|
Максимальная погрешность определения расстояния доместа повреждения изоляции |
0,1% +1м для Rп=0-3 МОм |
|
Испытательное напряжение U |
180 В |
|
Диапазон измерениянапряжений U |
200 В |
Общие технические данные:
|
Параметр |
Значение |
|
Интерфейс |
Последовательный (RS-232) |
|
Программное обеспечение |
IRView 2.0 для Windows 95,98,2000,XP |
|
Питание |
|
|
Время непрерывной работы от автономного источника |
не менее 8 час (с подсветкой) |
|
Габаритные размеры |
240*200*115 мм |
|
Масса |
2 кг |
Комплект поставки рефлектометра-моста
|
Наименование |
Количество |
|
Импульсный рефлектометр РИ-10М2 |
1 |
|
Кабель соединительный для рефлектометра 1,5 м |
2 |
|
Кабель COM-to-COM |
1 |
|
Блок питания (зарядное устройство) |
1 |
|
Руководство по эксплуатации РИ-10М2 |
1 |
|
Кабель соединительный для моста 1,5 м |
3 |
|
Компакт-диск с программным обеспечением |
1 |
|
Сумка для аксессуаров |
1 |
|
