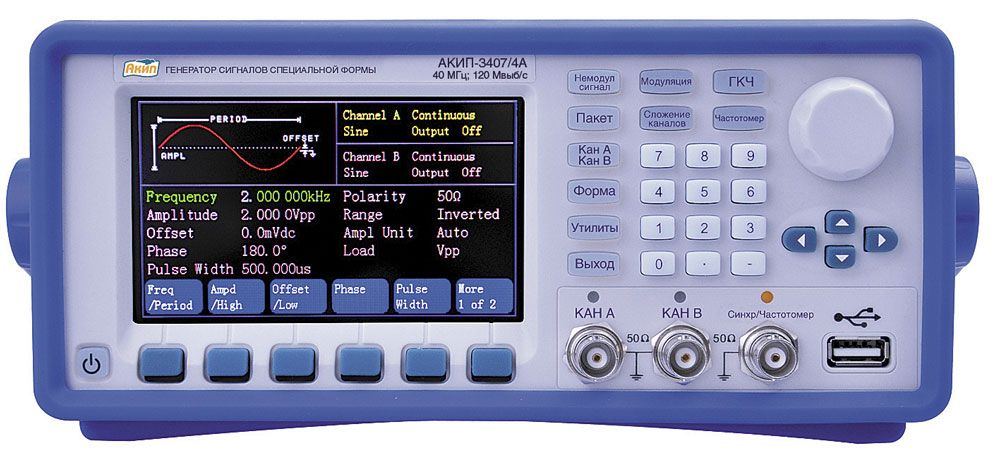

Артикул: АКИП-3407/4А
|
Особенности генератора сигналов АКИП-3407/4А:
Два независимых выхода.
Диапазон частот 1 мкГц… 40 МГц.
Выходной уровень:
0,1 мВ…10 Впик-пик (50 Ом, ≤20 МГц)
0,1 мВ…5 Впик-пик (50 Ом, >20 МГц),
0,2 мВ…20 Впик-пик (1 МОм, ≤ 20 МГц),
0,2 мВ…10 Впик-пик (1 МОм, >20 МГц).
Формы сигналов: синус, меандр, импульс, пост. смещение, функиональные сигналы (11 форм), СПФ.
Сигналы произвольной формы: дискретизация 120 МГц, длина памяти 4096 точек, ЦАП 14 бит.
Режимы модуляции: АМ, ЧМ, ФМ (ИМ), ЧМн, ШИМ, BPSK.
Режимы ГКЧ и формирования пакетов (Burst).
Режим SUM: сложение 2-х выходных сигналов (вых.А/ вых.В).
Встроенный частотомер 1 Гц … 150 МГц.
Интерфейс USB.
226 × 365 × 98 мм;
3 кг.
Технические характеристики генератора сигналов АКИП-3407/4А:
|
Параметр |
АКИП 3407/1А |
АКИП 3407/2А |
АКИП 3407/3А |
АКИП 3407/4А |
АКИП 3407/5А |
|
Частотный диапазон |
1 мкГц...10 МГц |
1 мкГц...20 МГц |
1 мкГц...30 МГц |
1 мкГц...40 МГц |
1 мкГц...60 МГц |
|
Основные выходные параметры (Выход А/В) |
|||||
|
Разрешение |
1 мкГц (1 мкГц – 1 кГц)/ 1 мГц (> 1 кГц); 7 разрядов |
||||
|
Погрешность частоты |
Стандартно: ± 5х10 -5 + 1 мкГц |
||||
|
Выходной уровень |
Частота < >пик ...10 В пик (50 Ом); 0,2 мВ пик ...20 В пик (1 МОм) Частота > 20 МГц: 0,1 мВ пик ...7,5 В пик (50 Ом); 0,2 мВ пик ...15 В пик (1 МОм) |
||||
|
Разрешение |
0,2 мВ пик (<2 >пик (>2 В) |
||||
|
Погрешность уровня |
±(1% от уст. + 1 мВ) |
||||
|
Постоянное смещение |
± 5 В (на 50 Ом), разрешение 2 мВ, погрешность ±(1% + 1 мВ) |
||||
|
Длина памяти |
4...4096 точек |
||||
|
Выходное сопротивление |
1 МОм/ 50 Ом |
||||
|
Синусоида |
|||||
|
Уровень гармоник относительно уровня основной частоты |
АКИП-3407/1А....4А : -60 дБн в диапазоне до 5 МГц; -50 дБн в диапазоне 5 МГц ... 35 МГц АКИП-3407/5А : -60 дБн в диапазоне до 1 МГц; -50 дБн в диапазоне 1 МГц ... 30 МГц; -45 дБн в диапазоне 30 МГц ... 60 МГц |
||||
|
Сумм. гармонические искажения |
≤ 0,1% (на частотах до 20 кГц) |
||||
|
Меандр |
|||||
|
Время нарастания |
≤ 20 нс |
||||
|
Скважность |
0,1 % - 99,9 % |
||||
|
ТТЛ-выход |
|||||
|
Время нарастания/спада |
≤ 20 нс |
||||
|
Низкий уровень |
< > |
||||
|
Режим свипирования |
> 4 В |
||||
|
Произвольная форма (Выход А/В) |
|||||
|
Частота дискретизации |
120 МГц |
150 МГц |
|||
|
Формы сигнала |
5 форм редактируемых пользователем (ячейки памяти NoNo 15...19) |
||||
|
Длина памяти |
4096 точки |
||||
|
Разрешение ЦАП |
14 бит (Выход A), 10 бит (Выход B) |
||||
|
Модуляция (Выход А) |
|||||
|
Виды модуляции |
АМ, ЧМ, ФМ, ШИМ, ЧМн, ФМн |
||||
|
Глубина АМ |
1...120% |
||||
|
Частота модуляции |
1 мкГц ... 100 кГц |
||||
|
Девиация фазы ФМ |
0°...360° |
||||
|
Девиация ШИМ |
0% ...99% |
||||
|
Сипирование (ГКЧ) (Выход А) |
|||||
|
Режимы свипирования |
Линейное или логарифмическое |
||||
|
Интервал свипирования |
5 мс...500 с |
||||
|
Погрешность установки |
±7% от установки ±1,5% |
||||
|
Выход частоты (MOD out) |
100 мкГц...10 кГц; синус; 5 В пик-пик ± 2%; импеданс: 600 Ом |
||||
|
Пакетный режим (Выход А) |
|||||
|
Формы сигналов |
Синус, прямоугольник, пила/ треугольник и др. |
||||
|
Виды запуска |
По счету (от 1 до 50000 имп, в зависимости от настроек), по строб-импульсу |
||||
|
Период повторения |
1 мкс – 500 с |
||||
|
Режим сложения (Выход В) |
|||||
|
По частоте |
Отношение частот / разность частот |
||||
|
По амплитуде |
Разность амплитуд/ разность смещений |
||||
|
Объединение формы |
Объединяемые амплитуды: 0% ~ 100% |
||||
|
Частотомер |
|||||
|
Частотный диапазон |
10 мГц...350 МГц (100 нс...20 с); время счета 1 мс...500 с |
||||
|
Чувствительность |
20 мВскз...5 Вскз |
||||
|
Общие данные |
|||||
|
ЖК-дисплей |
Графический цветной (TFT, диагональ 11 см), 480х272 точек |
||||
|
Напряжение питания |
220 В ( ± 22 В), 47~53 Гц; |
||||
|
Рабочие условия |
0...40°С, 80% |
||||
|
Интерфейс |
USB (2 шт), RS-232 |
||||
|
Габаритные размеры, масса |
334 × 256 × 106 мм, 3 кг |
||||
Комплект поставки АКИП-3407/4А
|
№ |
Наименование |
Количество |
|
1 |
Генератор сигналов АКИП-3407/4А |
1 |
|
2 |
Сетевой шнур |
1 |
|
3 |
Соединительный кабель BNC-BNC |
1 |
|
4 |
Руководство по эксплуатации |
1 |
|
