Артикул: СК6-20А-01
|
СК6-20А – измеритель-калибратор коэффициента гармоник
Области применения СК 6-20А
Поверка и калибровка эталонных и рабочих средств измерений коэффициента гармоник (нелинейных искажений, несинусоидальности, коэффициента искажения синусоидальности, суммарного коэффициента гармонических составляющих, total harmonic distortions THD) в радиотехнике, при контроле параметров качества электроэнергии и т.д.
Поверка и калибровка измерителей уровней гармоник напряжений и токов относительно первой (коэффициентов n-й гармонической составляющей напряжения и тока)
Испытания средств контроля параметров качества электроэнергии на соответствие требованиям ГОСТ Р 51317.4.7, ГОСТ Р 51317.4.30, ГОСТ Р 8.655, ГОСТ Р 8.656
Аттестация испытательного оборудования для проверки соответствия требованиям стандартов электромагнитной совместимости ГОСТ Р 51317.3.2, ГОСТ Р 51317.4.13
Принцип действия СК6-20А
Измеритель-калибратор СК6-20А работает под управлением внешней ПЭВМ по интерфейсу USB. В приборе реализовано аналого-цифровое преобразование входного сигнала с использованием дискретного преобразования Фурье и дальнейшим определением параметров спектральных составляющих (модуля и фазы) первой и высших гармоник входного сигнала. Использование АЦП и цифровой обработки результатов измерений статистическим методом обеспечивают определение параметров входного сигнала при уровне шумов и помех от внешних источников, сравнимых и даже превышающих уровень полезного сигнала.
Особенности измерителя СК6-20А
автоматические измерения коэффициента гармоник Кг;
автоматические измерения амплитуды и частоты первой гармоники;
воспроизведение сигналов с заданными нормированными значениями амплитуды и частоты первой гармоники и коэффициента гармоник Кг;
определение суммарного уровня интергармоник, заполняющих спектр сигнала между первой и высшими гармониками;
воспроизведение гармоник, интергармоник и субгармоник основного сигнала с нормированными значениями частоты и амплитуды.
Местоположение приборов ЗАО “НПЦентр” в ГПС для средств измерений коэффициента гармоник по ГОСТ Р 8.762-2011
|
Разряд элемента ГПС |
Характеристики элемента ГПС |
СИ |
Режим работы СИ |
|
Вторичный эталон |
Кг = (0,001…100) % SΣ = (3,5·10–4…0,6)% |
СК6-20А-01 |

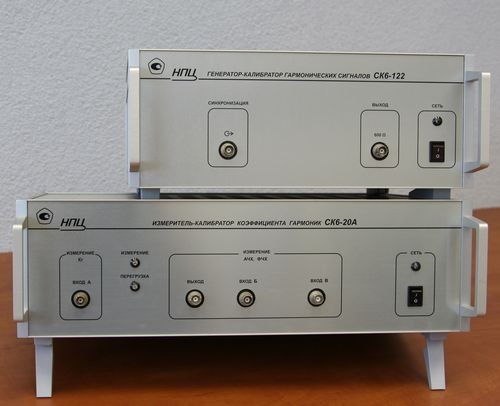

Генератор-калибратор СК6-122 под управлением измерителя СК6-20А-01 |
|
Рабочий эталон 1-го разряда |
Калибраторы Кг Кг = (0,003…100) % ∆ = (1…3)·10–2·Кг + + (0,1…2)·10–2 % |
СК6-20А
СК6-122 |
Генератор-калибратор СК6-122 под управлением измерителя СК6-20А. Генератор-калибратор |
|
Рабочий эталон 2-го разряда |
Измерители Кг Кг = (0,003…100) % ∆ = (3…10)·10–2·Кг + + (0,2…10)·10-2 % |
СК6-20А, СК6-20 |
Только режим измерителя |
|
Рабочее СИ |
Измерители Кг Кг = (0,003…100) % ∆ = (3…15)·10–2·Кг + + (0,2…15)·10–2 % |

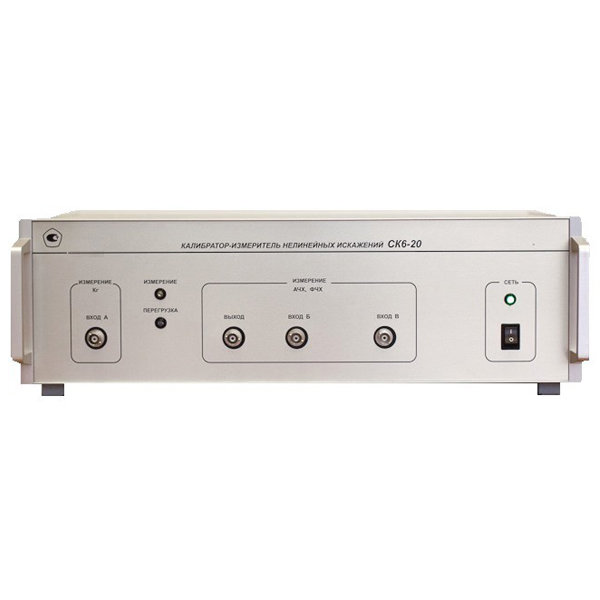

СК6-20 |
Только режим измерителя |
|
Генераторы сигналов Кг = (0,005…1) % Кг ≤ 0,001 % |
СК6-122-01 СК6-122 |
Воспроизведение сигналов генератором-калибратором |
Технические характеристики измерителя СК6-20А
По метрологическим характеристикам СК6-20А соответствует требованиям к вторичным эталонам единицы коэффициента гармоник действующей государственной поверочной схемы
Измерения амплитуды до 2 В и частоты до 5 МГц
Измерения коэффициента гармоник Кг от 0,001 до 100 %
Воспроизведение гармонических сигналов амплитудой до 10 В и частотой от 0,1 Гц до 1 МГц
Воспроизведение сигналов с заданными нормированными значениями амплитуды и частоты первой гармоники и коэффициента гармоник Кг от 0,001 до 100 %
Определение уровней амплитуды и фазы высших гармоник сигнала относительно первой (уровни от минус 110 до 0 дБ, фазовые сдвиги от 0 до 360° с дискретностью 0,1 °)
Рабочие условия эксплуатации по группе 2 ГОСТ 22261, безопасность по ГОСТ Р 51350, параметры ЭМС (помехоустойчивость и помехоэмиссия) по ГОСТ Р 51522 для оборудования класса Б.
Комплектация измерителя СК6-20А
Измеритель СК6-20А;
Руководство по эксплуатации.
|
