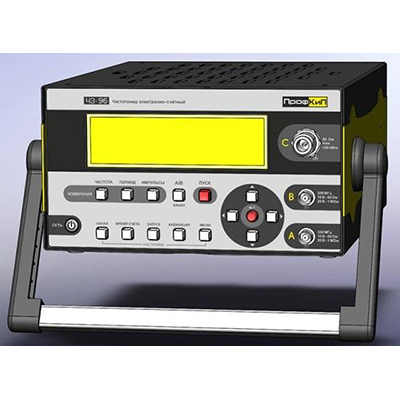

Частотомер универсальный ПрофКиП Ч3-96
Частотомер универсальный ПрофКиП Ч3-96 предназначен для измерения частоты и периода непрерывных синусоидальных и видеоимпульсных сигналов, длительности импульса, временных интервалов, отношения частот двух сигналов, счета числа событий на установленном интервале времени.
Прибор предназначен для использования в качестве автономного средства измерения и в составе информационно-измерительных систем. Применяется для настройки, испытаний и калибровки различных приемопередающих трактов, фильтров, генераторов, синтезаторов частоты, систем связи и других устройств. Наличие дистанционного управления и возможность выдачи информации на внешнее регистрирующее устройство позволяют использовать прибор в информационно-измерительных и технологических системах, управляемых с помощью ЭВМ.
Точность измерения частоты для времени счёта 1 с в диапазоне рабочих температур (без учета временной нестабильности) для входного синусоидального сигнала с частотой 1 МГц, амплитудой 1 В и уровнем помех не более 1 мВ будет равна:
Отличительные особенности:
Технические характеристики частотомера универсального ПрофКиП Ч3-96:
|
Диапазон измерений частоты, Гц
|
|
| Относительная погрешность измерений частоты для входов А, В | d(f, P) = ± (d0 + dзап + Dtp/tc) |
| Относительная погрешность измерений частоты для входов B*, C | df = ± (d0 + Dtp / tc) |
| Относительная погрешность по частоте внутреннего опорного генератора за 12 месяцев | ±1×10-6 |
| Пределы регулировки частоты внутреннего опорного генератора, не менее | ±8×10-6 |
|
Диапазон измерений периода, с
|
|
| Относительная погрешность измерений периода для входа А, В | d(f, P) = ± (d0 + dзап + Dtp/tc) |
| Относительная погрешность измерений периода для входа C | df = ± (d0 + Dtp / tc) |
| Диапазон измерений длительности импульсов, с | от 5·10-9 до 1000 |
| Относительная погрешность измерений длительности импульсов | Dtx = ± (d0×tx + Dtур + Dtзап + Dtр) |
| Диапазон измерений временных интервалов, с | от 50·10-9 до 500 |
| Пределы абсолютной погрешности измерений временных интервалов | от 5·10-9 до 1000 |
| Абсолютная погрешность измерения временных интервалов | Dtx = ± (d0×tx + Dtур + Dtзап + Dtр) |
| Диапазон измерения отношения частот | от 0,000 000 000 01 до 999 999 999 999 |
| Относительная погрешность измерения отношения частот | d = ± (dзап /tc×fн + 1/ tc×fв) |
| Номинальное значение частоты опорного кварцевого генератора, МГц | 10 |
| Значение выходного напряжения опорного генератора | 0,3 |
| на нагрузке 50 Ом, В, не менее | |
| Входное сопротивление каналов А, В, Ом | 1·106; 50 |
| Входное сопротивление канала В*, Ом | 50 |
| Входное сопротивление канала С, Ом | 50 |
| Время установления рабочего режима, ч | 1 |
| Время непрерывной работы в рабочих условиях применения, ч | 8 |
|
Электропитание:
|
|
|
Условия эксплуатации:
|
|
| Габаритные размеры прибора (ш×в×г), мм, не более | 280´340´130 |
| Масса прибора, кг, не более | 6 |
Комплект поставки:
|
