А3-НК. Мера ОСО 32.008-09 №2

  • Мера ОСО 32.008-09 №2

    /images/all/3/18101/big/img_5.jpg

    jijijij

    А3-НК. Мера ОСО 32.008-09 №2

ЦЕНА: 47 000 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
А3 Инжиниринг


Страна производитель: Россия Россия

Гарантия: 2 года
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

А3-НК. Мера ОСО 32.008-09 №2

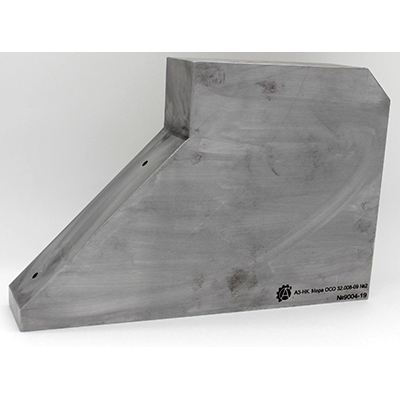

Мера ОСО 32.0080-09№2 представляет собой изделие в виде пластины, одна сторона которой имеет V-образную форму. Искусственные дефекты выполнены в виде плоскодонных отражателей, расположенных на одной из сторон V-образной формы и на срезе противоположной стороны.

Мера ОСО 32.008-09 №2 предназначена для настройки чувствительности при ультразвуковом контроле колес и осей вагонов в соответствии с требованиями ПР НК В.2 и ТИ НК В.21-1.



Технические характеристики меры ОСО 32.008-09 №2:



Длина меры, мм

266

Ширина меры, мм

51

Шероховатость Rz рабочих поверхностей меры, не более, мкм

40

Масса, не более, кг

20



Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, условия хранения.



Метрологические характеристики:



Мера ОСО 32.008-09№2

Номинальное значение и допустимое отклонение высоты меры, мм

175,0 ±0,2

Номинальное значение и допустимое отклонение диаметра плоскодонного отражателя, мм

5,00 ±0,12

Номинальное значение и допустимое отклонение глубины плоскодонного отражателя, мм

20,00 ±0,05

Пределы допускаемой абсолютной погрешности воспроизведения высоты меры, диаметра и глубины плоскодонных отражателей, мм

±0,1

Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны, м/c

- для стали 3

- для стали 20

- для стали 45

- для стали 40Х13

- для стали 12Х18Н10Т

- для медно-цинкового сплава марки Л63

- для алюминиевого сплава Д16

5900 ±133

5900 ±133

5920 ±133

6040 ±133

5740 ±133

4430 ±133

6360 ±133

Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с

± 60



Комплект поставки:



  • Комплект мер дефектоскопические А3-НК
  • Футляр
  • Транспортная упаковка
  • Руководство по эксплуатации
  • Паспорт
  • Методика поверки МП 066.Д4-19
Введите число *


Введите число *
Сертификаты


Свидетельство об утверждении типа СИ
Сертификат соответствия
