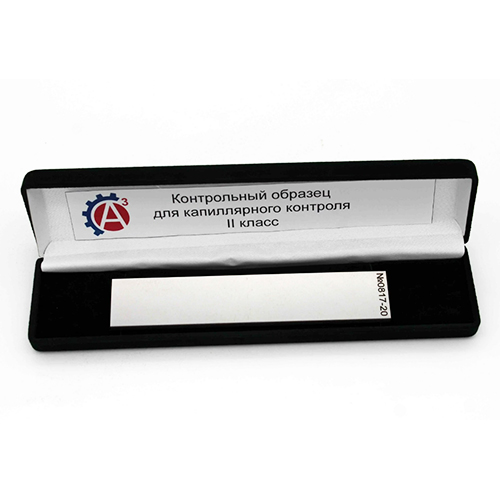

Контрольный образец для капиллярной дефектоскопии по ГОСТ 18442-80, класс чувствительности II

Этот образец предназначен для оценки качества пенетрантов при проведении капиллярной дефектоскопии в соответствии с требованиями ГОСТ 18442-80 и методикой ПНАЭГ-7-018-89. Продукция изготовлена в соответствии с ТУ 427620-015-4407661-2016.

Образец представляет собой стальную пластину размером 150×30×5 мм, выполненную из стали марки 40Х13 (по согласованию с заказчиком возможно изготовление из другого материала). Пластина оснащена одиночной тупиковой трещиной длиной более 3 мм, что соответствует пункту 2.1 ПНАЭГ-7-018-89. Ширина раскрытия трещины, согласно 1 классу чувствительности, составляет от 1 до 10 мкм (этот параметр для каждого образца определяется с помощью растрового сканирующего электронного микроскопа). Глубина трещины определяется на поперечных шлифах образцов-свидетелей из той же партии.

Ресурс использования образца при соблюдении условий очистки и хранения:

• Для люминесцентного набора — 120 циклов;

• Для цветного набора — 60 циклов.

Порядок работы с образцом:

1. Очистить рабочую поверхность образца от загрязнений. Для этого можно использовать один из следующих методов:

   • Механический: протирка влажной ветошью;

   • Химический: использование водяных или органических растворителей;

   • Ультразвуковой: очистка органическими растворителями, водой или водными растворами химических веществ в ультразвуковой ванне.

2. Нанести на образец равномерный слой выбранного пенетранта, согласно инструкции производителя. Способы нанесения:

   • Погружение образца в пенетрант;

   • Нанесение кистью (лучше использовать мягкую кисть с острым концом);

   • Распыление с помощью аэрозольного баллона, ручного распылителя или электрического распылителя.

3. Дать время для капиллярного проникновения пенетранта в трещину. Время может варьироваться в зависимости от типа пенетранта, но в среднем составляет не менее 30 минут. Важно учитывать, что при низких температурах время контакта может увеличиваться, а при высоких — уменьшаться.

4. Полностью удалить пенетрант с поверхности образца, чтобы избежать образования фона, который может помешать выявлению трещины. Удаление можно произвести следующими способами:

   • Протирание влажными безворсовыми салфетками (например, мадаполам);

   • Промывание водой или специальным очищающим раствором (если это предусмотрено производителем);

   • Промывание в ультразвуковой ванне с водой или очищающим составом.

5. Для проявления индикаторного рисунка нанести проявитель одним из следующих способов:

   • Распылением жидкого проявителя с использованием струи воздуха или инертного газа;

   • Нанесение порошкообразного проявителя путем создания воздушной взвеси;

   • Нанесение жидкого проявителя погружением образца в емкость с ним;

   • Нанесение проявителя кистью или щеткой.

6. Подождать, пока проявится капиллярный рисунок трещины. Время проявления зависит от типа пенетранта и класса чувствительности и может составлять от 5 до 20 минут. Чем меньше величина раскрытия трещины, тем больше время проявления.

Порядок хранения образца:

1. Очищенный образец не следует трогать голыми руками. Для предотвращения загрязнений рекомендуется хранить его в упаковочном футляре.

2. После каждого применения необходимо очистить образец, промыв его под струей воды или в ультразвуковой ванне.

3. Рекомендуемый режим очистки:

   • Время выдержки в ацетоне — не менее 2 часов;

   • Очистка в ультразвуковой ванне с водой — не менее 10 минут.

4. Если образец использовался более 3 дней, и удаление проявителя не было проведено своевременно, следует выдержать его в ацетоне не менее 24 часов.

Комплект поставки:

• Образец
• Паспорт с дефектограммой
• Футляр
• Сертификат о калибровке
